SiRU34-603 Схемы соединений
Приложение 225

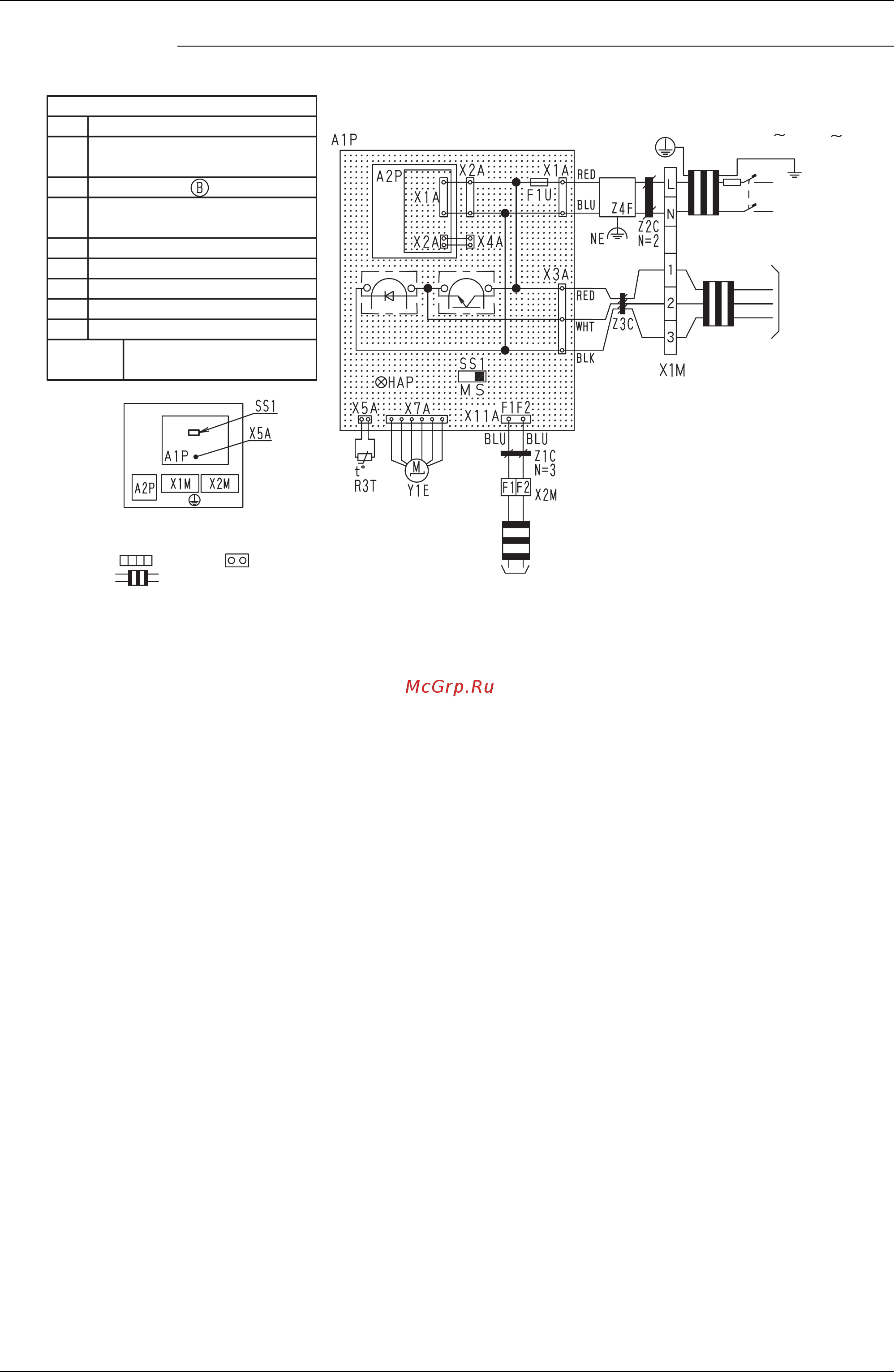

BEVQ71MA / 100MA / 125MAVE
3D044901B
Блок Bev
Печатная плата
Печатная
схема блока питания
монтаж платы (220-240В/16В)
Светодиод
(Рабочий монитор-зеленый)
Термистор (газ)
Селекторный переключатель (Г/П)
Контактная полоска (мощность)
Контактная полоска (передача данных)
Электронный расширительный клапан
Шумовой
фильтр
A1P
A2P
F1U
HAP
R3T
SS1
X1M
X2M
Y1E
Z1C·Z2C
Z3C·Z4F
Предохранитель ( ,10A, 250В)
Блок управления
Блок питания
220-240В 220В
50Гц 60Гц
Во внутренний
блок
В наружный блок
: Терминал
: Временная электропроводка
Эта схема проводки только показывает блок bev. См.
схемы проводки и инструкции по установке соединений
внутреннего, наружного и BS блоков.
См. схему проводки внутреннего блока при установке его дополнительных элементов.
Тольео один внутренний блок может быть подсоединен к блоку bev. См. схему проводки
внутреннего блока при соединении пульта дистанционного управления.
Всегда
используйте адаптер для вентиляционного соединения sky при
использовании центрального блока управления. См. руководство по установке.
Переключение охлаждение/обогрев внутренних блоков, соединенных с блоком bev, не может
осуществляться, пока они не будут подключены к блоку BS.
В случае если система обладает только одним блоком bev, требуется селектор охлаждение/обогрев.
Установите SS1 в “M” только для блока bev, подсоединенного
к внутреннему блоку, который
должен переключаться как охлаждение/обогрев при подключении блока BS.
“Г/П” на SS1 обозначает “Главный/Подчиненный”.
оно устанавливается на “S” при поставке с завода
Соединение термистора с R3T.
Сокращенные обозначения:
(BLU: Синий - RED:Красный - WHT: Белый - BLK: Черный
: Соединитель
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
П
римечание:
