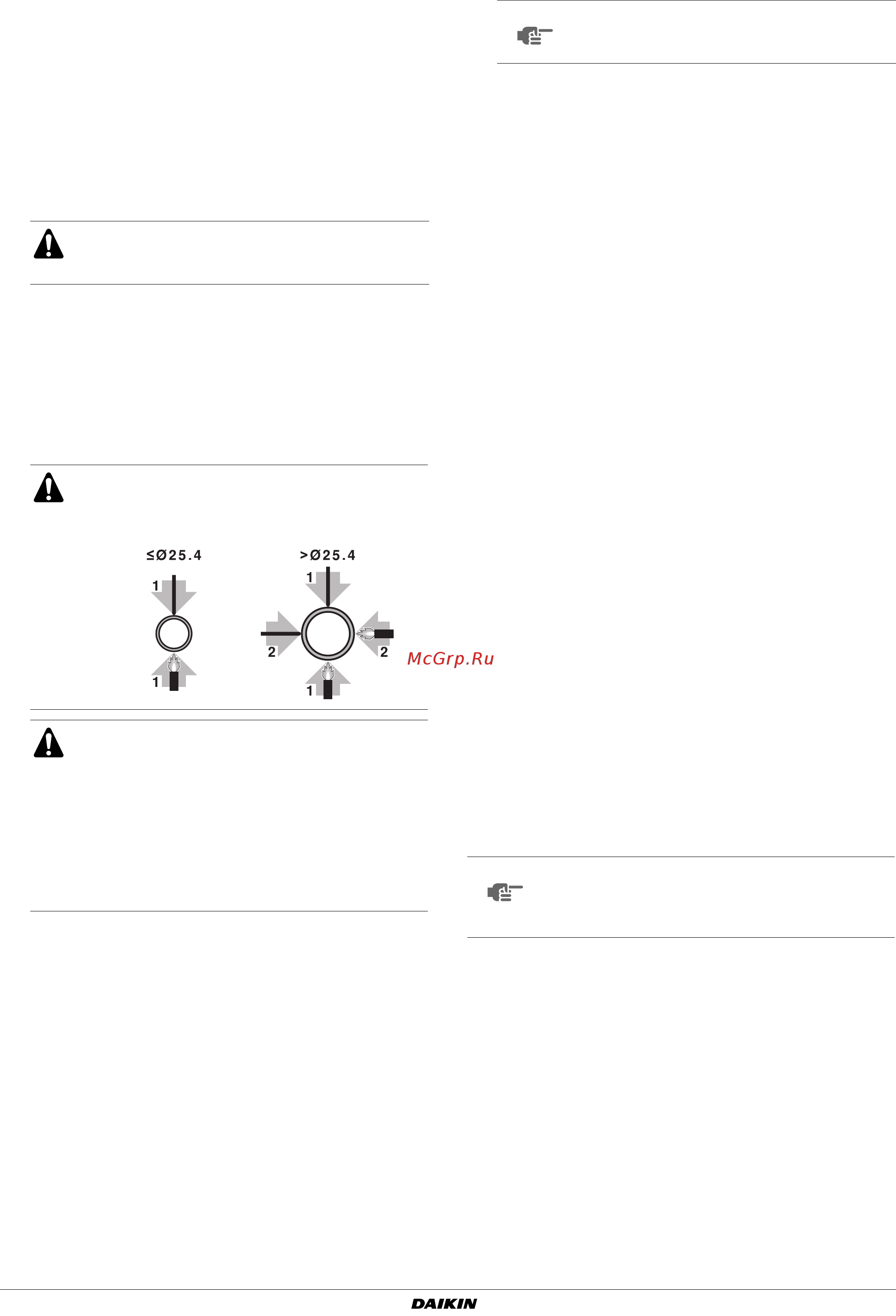

2 Удаление пережатых труб
При подсоединении трубопровода хладагента к наружному
агрегату в первую очередь удалите пережатые трубы. Не
выпускайте газы в атмосферу.
Удаление пережатых труб необходимо выполнять
в следующем порядке.
1. Убедитесь в том, что запорные клапаны закрыты.
2. Подсоедините заправочный шланг к сервисным портам
всех запорных клапанов.
3. Откачайте газообразный хладагент из пережатых
труб.
4. Когда весь газообразный хладагент из пережатых труб
будет откачен, расплавьте припой с помощью горелки
и удалите пережатые трубы.
См. рисунок 6.
3Подсоединение трубопровода хладагента к наружным
агрегатам
■ Подсоединение спереди:
Для подсоединения снимите крышку запорного клапана.
(Смотрите рисунок 9) (A)
■ Подсоединение снизу:
Освободите выбивные отверстия в нижней раме и про-
пустите трубопровод под нижней рамой. (Смотрите
рисунок 9) (B)
■ Стабилизирующий трубопровод:
Стабилизирующий трубопровод используется только для
установления соединения между наружными агрегатами
в наружной мультисистеме.
Когда стабилизирующий трубопровод используется для
установления соединения между 3 наружными агрегатами,
см. инструкцию по монтажу комплекта труб для соединения
нескольких наружных агрегатов.
3.1 Рекомендации по соединению труб между наружными
агрегатами (система с несколькими наружными
агрегатами)
■ Для монтажа трубных соединений между наружными
агрегатами необходим дополнительный комплект
BHFQ23P907/1357 для подключения нескольких наруж-
ных агрегатов. При монтаже труб следуйте указаниям,
приведенным в инструкции по монтажу, прилагаемой
к этому комплекту.
■ Приступайте к монтажу труб только после изучения
ограничений, приведённых здесь и в главе
«6.4. Подсоединение трубопроводов хладагента» на
странице 6, а также следуйте указаниям инструкции по
монтажу, прилагаемой к комплекту.
Газообразный хладагент, оставшийся внутри
запорного клапана, может разорвать пережатые
трубы, причинив травмы и вызвав разрушения.
1 Пережатые трубы
2 Не расплавляйте этот припой
3 Вспомогательная трубка
4 Запорный клапан
5 Сервисный порт
6 То чка плавления твёрдого припоя
Рекомендации по соединению трубопроводов
Наносите твёрдый припой, как показано на
рисунке.
■ При проведении работ по прокладке труб не
забудьте воспользоваться входящими
в комплект поставки вспомогательными
патрубками.
■ Проследите за тем, чтобы трубы, смонтиро-
ванные на месте, не соприкасались с другими
трубами на нижней или боковой панели. Во
избежание контакта с корпусом защитите
трубы соответствующей изоляцией, особенно
при подсоединении снизу или сбоку.
ПРИМЕЧАНИЕ
Все трубы, соединяющие агрегаты между
собой, приобретаются на внутреннем рынке,
за исключением вспомогательных патрубков.
1 Запорный клапан в трубопроводе жидкого хладагента
2 Запорный клапан в трубопроводе всасывания газообразного
хладагента
3 Запорный клапан в трубопроводе высокого/низкого давления
газообразного хладагента
4 Запорный клапан в стабилизирующем трубопроводе
5 Пайка
6 Вспомогательный патрубок стороны жидкого хладагента (1)
7 Вспомогательный патрубок всасывания стороны
газообразного хладагента (1)
8 Вспомогательный патрубок высокого/низкого давления
стороны газообразного хладагента (1)
9 Вспомогательный патрубок стороны стабилизатора (1)
10 Дополнительное соединение (под углом 90°) (1)
11 Дополнительное соединение (под углом 90°) (2)
12 Вспомогательный патрубок стороны жидкого хладагента (2)
13 Вспомогательный патрубок всасывания стороны
газообразного хладагента (2)
14 В случае REMQ8, REMQ10 или REMQ12:
Вспомогательный патрубок высокого/низкого давления
стороны газообразного хладагента (1)
(эту трубу необходимо обрезать по длине 160 мм)
В случае REMQ14 или REMQ16:
Вспомогательный патрубок высокого/низкого давления
стороны газообразного хладагента (2)
15 Вспомогательный патрубок стороны стабилизатора (2)
ПРИМЕЧАНИЕ
Проследите за тем, чтобы трубопроводы,
проложенные на месте эксплуатации системы, не
входили в контакт с другими трубами, основанием
и боковыми панелями агрегата.
