REMQ8~16P8Y1B
Система кондиционирования VRVIII
4PW40598-1A
Инструкция по монтажу
8

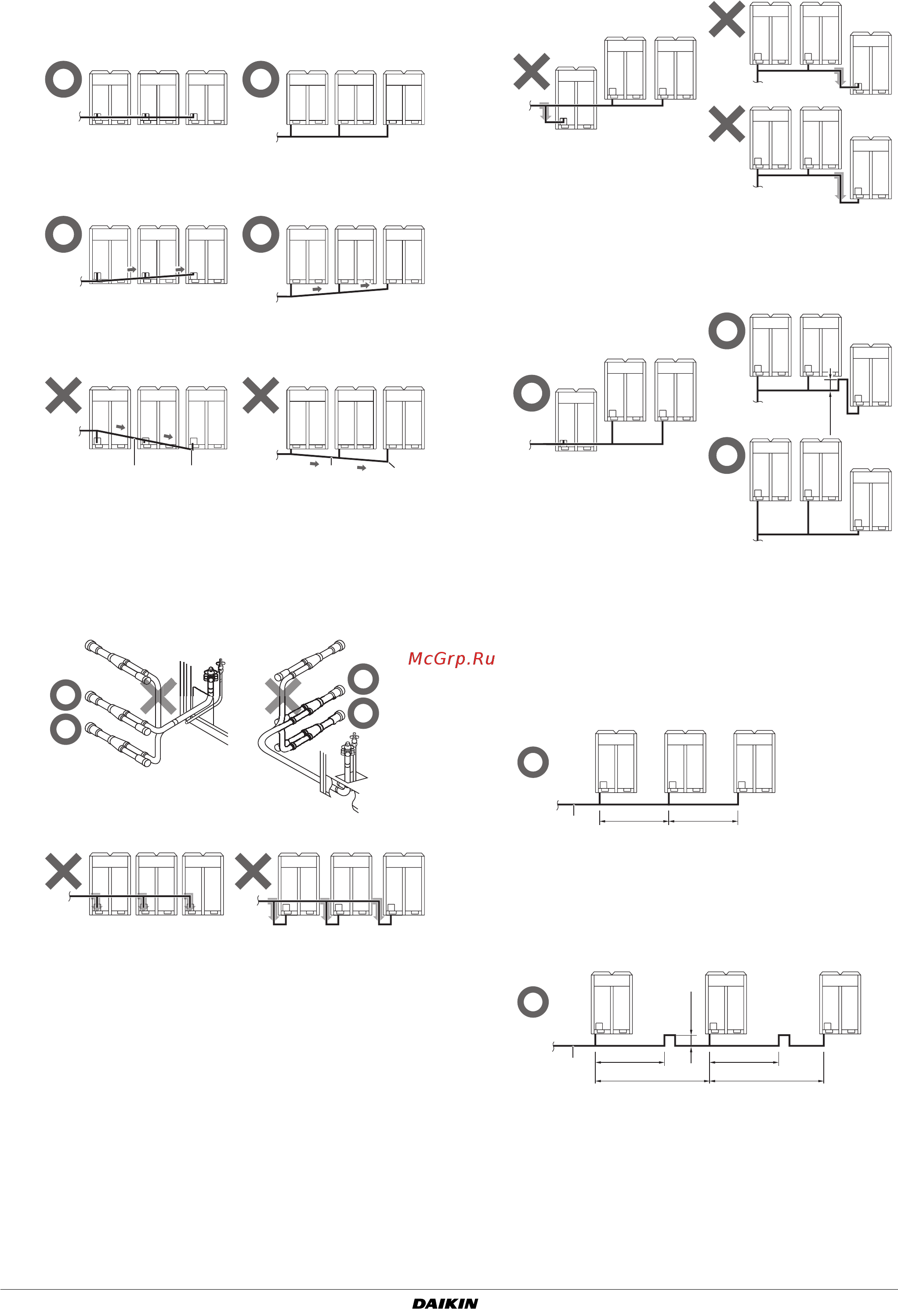

3.2 Возможные ограничения и схемы монтажа
■ Трубы, проходящие между наружными агрегатами,
должны быть проложены ровно или с небольшим
смещением вверх во избежание задержки в них масла.
Схема 1
Схема 2
Недопустимые схемы: замените на схему 1 или 2
■ Во избежание задержки масла у самого дальнего
наружного агрегата всегда подсоединяйте запорный
клапан и трубы между наружными агрегатами по одной
из 4 допустимых схем, показанных на рисунке ниже.
Недопустимые схемы: замените на схему 1 или 2
Измените на одну из конфигураций, показанных на
рисунках ниже
Правильная конфигурация
■ Если длина трубопровода между наружными агрегатами
превышает 2 м, создайте в линии всасывания
газообразного хладагента и в линии высокого/низкого
давления газообразного хладагента в пределах 2 м от
комплекта подъем не менее чем в 200 мм.
- Если ≤2 м
- Если ≥2 м
1
1
1 К внутреннему агрегату
1
1
1 К внутреннему агрегату
1
1
23 3
2
1 К внутреннему агрегату
2 Трубы между наружными агрегатами
3 В трубопроводе остаётся масло
1
2 2 2
222
1
1 К внутреннему агрегату
2 В трубопроводе остаётся масло
1
2
1
2
1
2
1 К внутреннему агрегату
2 В трубопроводе остаётся масло, когда система
останавливается.
1
1
1
≥200 mm
1 К внутреннему агрегату
1
2
≤2 m ≤2 m
1 К внутреннему агрегату
2 Трубопровод всасывания газообразного хладагента
и трубопровод высокого/низкого давления газо-
образного хладагента между наружными
агрегатами
1
2
≤2 m
≥2 m
≤2 m
≥2 m
≥200 mm
1 К внутреннему агрегату
2 Трубопровод всасывания газообразного хладагента
и трубопровод высокого/низкого давления газо-
образного хладагента между наружными
агрегатами
