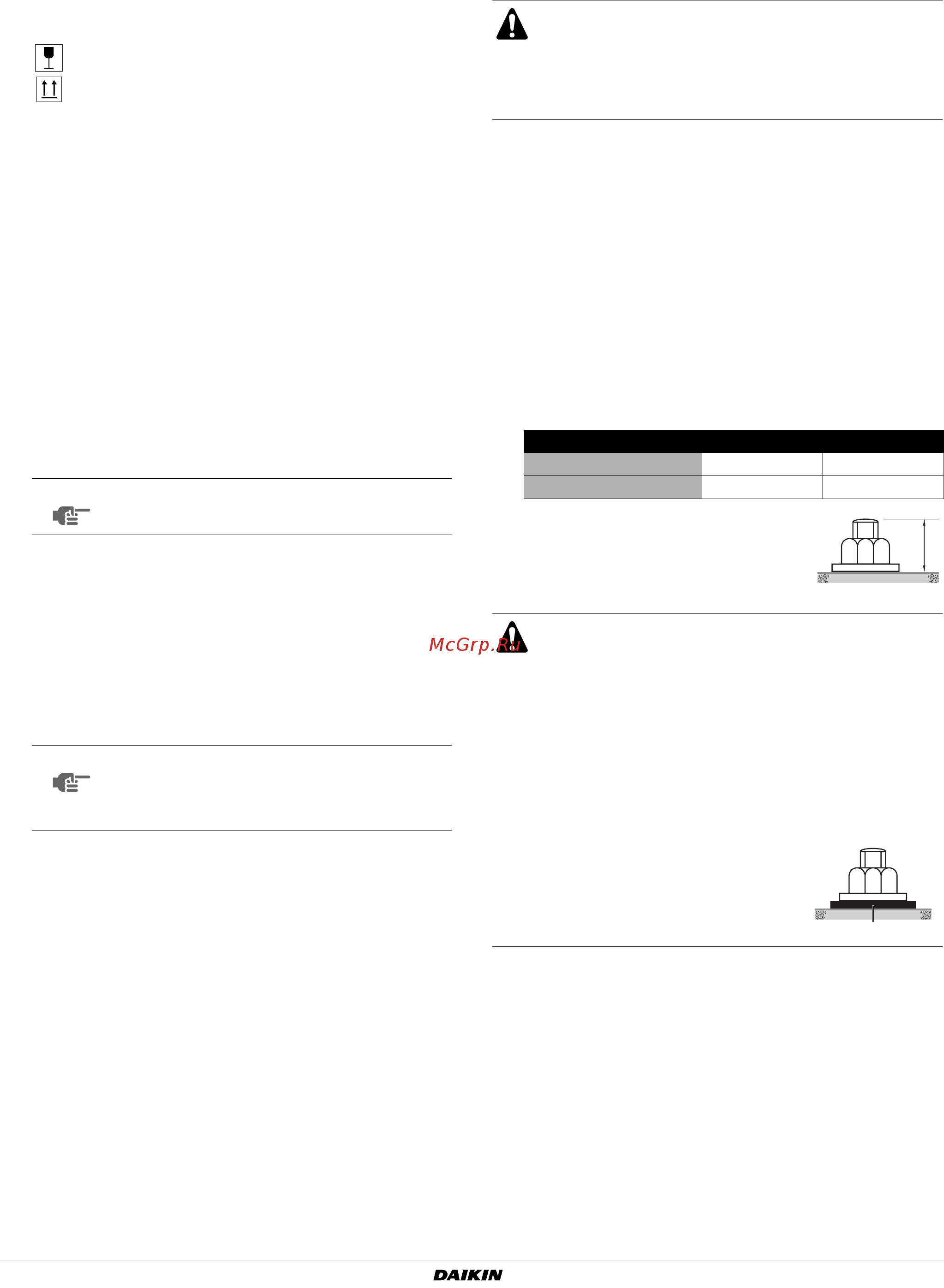

Инструкция по монтажу
5
REMQ8P9 + REMQ10~16P8 + REMHQ12P8Y1B
Система кондиционирования VRVIII
4PW48463-1
4. Осмотр и транспортировка
агрегата
Сразу же после доставки следует тщательно осмотреть
упаковку и о любом замеченном повреждении немедленно
сообщить представителю организации, осуществившей
доставку.
При погрузке и разгрузке агрегата необходимо иметь ввиду
следующее.
1 Этот символ означает: «Осторожно».
Не переворачивайте агрегат во избежание поврежде-
ния компрессора.
2 Заранее выберите траекторию погрузки агрегата.
3 Старайтесь доставить агрегат как можно ближе к месту
монтажа, не вынимая его из упаковки — это сведет
к минимуму вероятность механических повреждений при
транспортировке. (Смотрите рисунок 4)
4 При подъеме агрегата краном закрепите агрегат с помощью
двух строп длиной не менее 8 м. (Смотрите рисунок 4)
Агрегат необходимо защитить от повреждений, уложив
прокладки в местах контакта со стропами; также обра-
щайте внимание на положение центра тяжести агрегата.
5 При использовании погрузчика предпочтительно сначала
транспортировать агрегат со стеллажом, а затем про-
пустить вилы погрузчика через большие прямоугольные
отверстия в нижней части агрегата. (Смотрите рисунок 5)
5.1 Перемещайте агрегат в окончательное положение
погрузчиком, подняв агрегат за стеллаж.
5.2 Поместив агрегат в окончательное положение, распакуйте
его и пропустите вилы погрузчика через большие прямо-
угольные отверстия в нижней части агрегата.
5. Распаковка и размещение агрегата
■ Отвинтите четыре винта, которыми агрегат прикреплен
к стеллажу.
■ Проверьте, чтобы основание, на которое устанавливается
агрегат, было достаточно прочным — это позволит
избежать излишних шумов и вибрации.
■ Высота основания должна составлять не менее 150 мм от
пола.
■ Агрегат должен быть размещен на твердом ровном
фундаменте (стальном или бетонном), при этом площадь
основания под агрегатом должна быть больше зоны,
отмеченной серым цветом, как показано на рисунке 3.
■ Закрепите агрегат с помощью четырех
фундаментных болтов М12. Рекомен-
дуется ввинтить фундаментные болты
таким образом, чтобы 20 мм их длины
осталось над поверхностью основания.
1 Упаковочный материал
2 Отверстие (большое)
3 Стропа
4 Отверстие (малое) (40x45)
5 Прокладка
ПРИМЕЧАНИЕ
Используйте стропы шириной ≤20 мм,
способные выдержать вес агрегата.
ПРИМЕЧАНИЕ
Во избежание повреждения агрегата
оберните вилы погрузчика наполнительной
тканью. Если краска с днища будет содрана,
антикоррозионный эффект ослабнет.
Не используйте только подставки для поддержки
углов. (Смотрите рисунок 8)
1 Отверстие для фундаментного болта
2 Внутренний размер основания
3
Расстояние между отверстиями под фундаментные болты
4 Глубина агрегата
5 Внешний размер основания
A Продольный размер основания
B
Расстояние между отверстиями под фундаментные болты
Модель A B
REMQ8~12 930 792
REMQ14+16 + REMHQ12 1240 1102
■ Для отвода воды от основания агрегата про-
ложите вокруг него дренажную канавку.
■ Если агрегат устанавливается на крыше, про-
верьте, обладает ли она достаточной прочностью
и хорошо ли с нее стекает вода.
■ Если агрегат устанавливается на выносной раме,
на расстоянии 150 мм непосредственно под
агрегатом необходимо установить щиток из
водонепроницаемого материала, чтобы
предотвратить намокание стены и других
конструкций здания.
■ При установке в коррозионной
среде используйте гайку с
пластиковой шайбой (1), чтобы
защитить притягивающую
часть гайки от ржавления.
X Недопустимо
O Допускается (единицы: мм)
20 mm
1
