Инструкция по монтажу
7
REMQ8P9 + REMQ10~16P8 + REMHQ12P8Y1B
Система кондиционирования VRVIII
4PW48463-1
6.4. Подсоединение трубопроводов хладагента

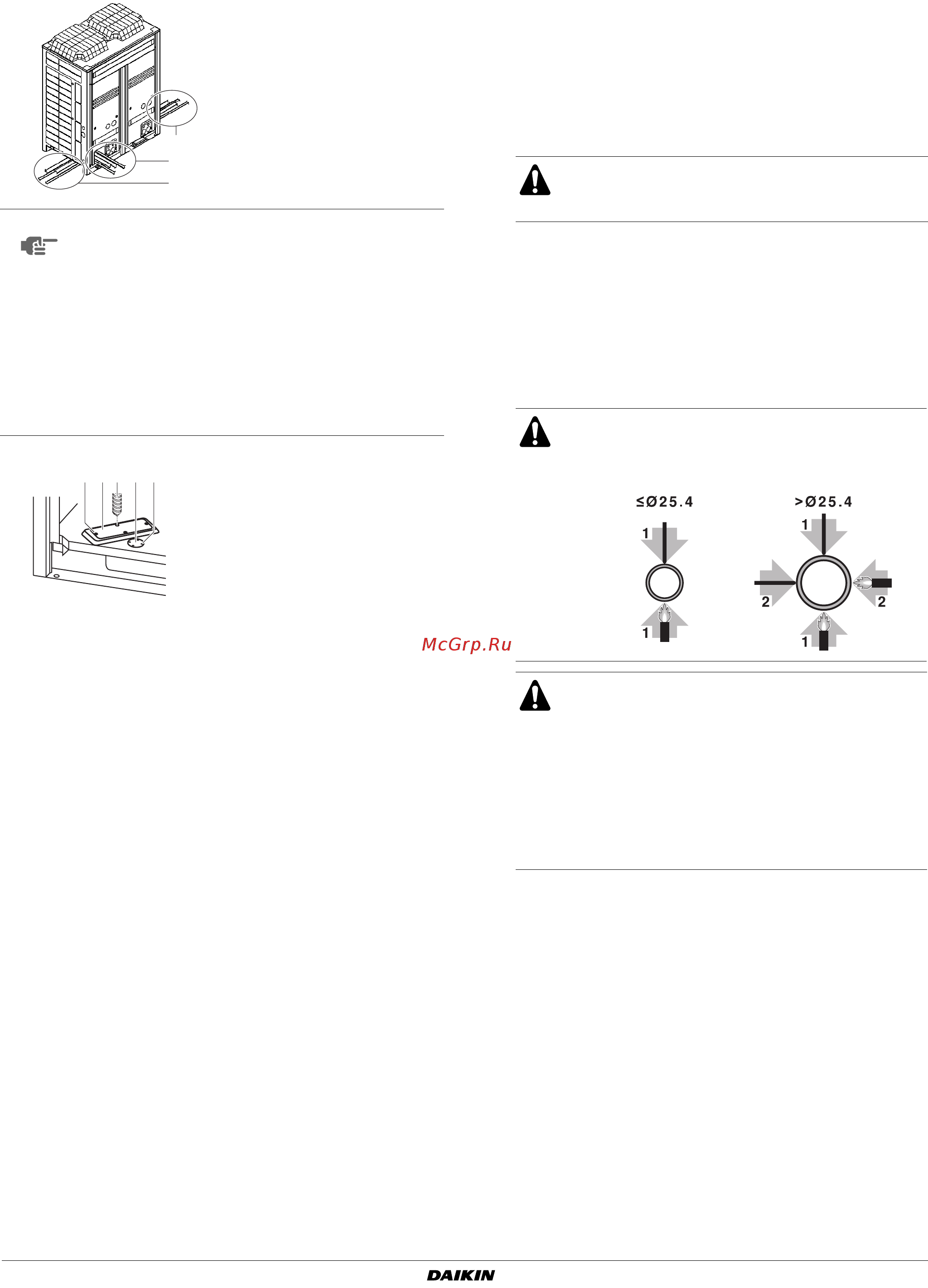

1Подсоединение спереди или сбоку
Трубопроводы хладагента можно подсоединять спереди
или сбоку (с выводом снизу) агрегата как показано на
рисунке.
2 Удаление пережатых труб
При подсоединении трубопровода хладагента к наружному
агрегату в первую очередь удалите пережатые трубы. Не
выпускайте газы в атмосферу.
Удаление пережатых труб необходимо выполнять
в следующем порядке.
1. Убедитесь в том, что запорные клапаны закрыты.
2. Подсоедините заправочный шланг к сервисным портам
всех запорных клапанов.
3. Откачайте газообразный хладагент из пережатых
труб.
4. Когда весь газообразный хладагент из пережатых труб
будет откачен, расплавьте припой с помощью горелки
и удалите пережатые трубы.
См. рисунок 6.
1 Подсоединение слева
2 Подсоединение
спереди
3 Подсоединение справа
ПРИМЕЧАНИЕ
Меры предосторожности при освобождении
выбивных отверстий
■ Следите за тем, чтобы не повредить корпус
■ После освобождения выбивных отверстий мы
рекомендуем удалить заусенцы и покрасить
края отверстий и прилегающие участки
восстановительной краской во избежание
ржавления.
■ Проводя через выбивные отверстия электри-
ческие провода, оборачивайте их защитной
лентой во избежание повреждения.
1 Большое выбивное
отверстие
2 Малое выбивное отверстие
3 Сверло
4 То чки сверления
1
3
2
1
41324
Газообразный хладагент, оставшийся внутри
запорного клапана, может разорвать пережатые
трубы, причинив травмы и вызвав разрушения.
1 Пережатые трубы
2 Не расплавляйте этот припой
3 Вспомогательная трубка
4 Запорный клапан
5 Сервисный порт
6 То чка плавления твёрдого припоя
Рекомендации по соединению трубопроводов
Наносите твёрдый припой, как показано на
рисунке.
■ При проведении работ по прокладке труб не
забудьте воспользоваться входящими
в комплект поставки вспомогательными
патрубками.
■ Проследите за тем, чтобы трубы, смонтиро-
ванные на месте, не соприкасались с другими
трубами на нижней или боковой панели. Во
избежание контакта с корпусом защитите
трубы соответствующей изоляцией, особенно
при подсоединении снизу или сбоку.
