Инструкция по монтажу
3
REMQ8P9 + REMQ10~16P8 + REMHQ12P8Y1B
Система кондиционирования VRVIII
4PW48463-1
Информацию о поставке следующего дополнительного
оборудования с агрегатом смотрите в точке 2 на рисунке 21.
1.3. Дополнительные принадлежности
Для установки вышеперечисленных наружных агрегатов
необходимо следующее дополнительное оборудование.
■ Разветвительный комплект (только для R410A: комплект
должен быть предназначен для использования с данной
системой).
■ Комплект труб для подключения нескольких наружных
агрегатов (только для R410A: комплект должен быть
предназначен для использования с данной системой).
Выбрать оптимальный разветвительный набор Вам поможет
информация, приведенная в разделе «6. Трубопровод
хладагента» на странице 6.
1.4. Технические и электрические характеристики
Полный список характеристик смотрите в Engineering Data Book.
2. Основные элементы
Для получения информации по основным элементам и их
функциям обратитесь к Engineering Data Book.
3. Выбор места установки
Эта система, состоящая из внутренних и наружных блоков,
предназначена для установки в коммерческих и промышленных
зданиях. Если это изделие установить в качестве бытового
электроприбора, оно может создавать радиопомехи. В случае
их возникновения пользователю следует принять адекватные
меры.
Перед началом монтажа получите разрешение заказчика.
Место установки инверторных агрегатов должно удовлетворять
нижеперечисленным условиям:
1 Основание, на котором устанавливается агрегат, должно
быть достаточно прочным, чтобы выдержать его вес, и
ровным, чтобы исключить возникновение излишних шумов
и вибрации.
2 Вокруг агрегата должно быть достаточно места для
проведения сервисного обслуживания и свободной
циркуляции воздуха (смотрите рисунок 1 и выберите один
из возможных вариантов).
■ Если на месте установки имеются препятствия со
сторон A+B+C+D, высота стен со сторон A+C не влияет
на площадь свободного пространства, необходимого для
проведения технического обслуживания. Зависимость
величины площади свободного пространства, необходи-
мого для проведения технического обслуживания, от
высоты стен со сторон B+D смотрите на рисунок 1.
■ Если на месте установки препятствия имеются только
со сторон A+B, высота стен не влияет на указанную
площадь свободного пространства, необходимого для
проведения технического обслуживания.
■ На рисунке 1 показано обязательное свободное
пространство для работы в режиме охлаждения при
наружной температуре 35°C.
Если наружная температура превышает 35°C, или
тепловая нагрузка превышает максимальную произво-
дительность наружного агрегата, увеличьте расстояния
на стороне забора воздуха.
3 Убедитесь в том, что на месте установки исключена
возможность возгорания в результате утечки огнеопасного
газа.
4 Утечка из агрегата воды может стать причиной материаль-
ного ущерба (это возможно, например, при засорении
дренажной системы или ее негерметичности).
5 Длина трубопровода между внутренним и наружным
агрегатами не должна превышать установленных пределов
(см. «6.6. Пример подсоединения» на странице 10).
6 Агрегат должен быть размещен так, чтобы выходящий из
него поток воздуха и издаваемый им шум не беспокоили
окружающих.

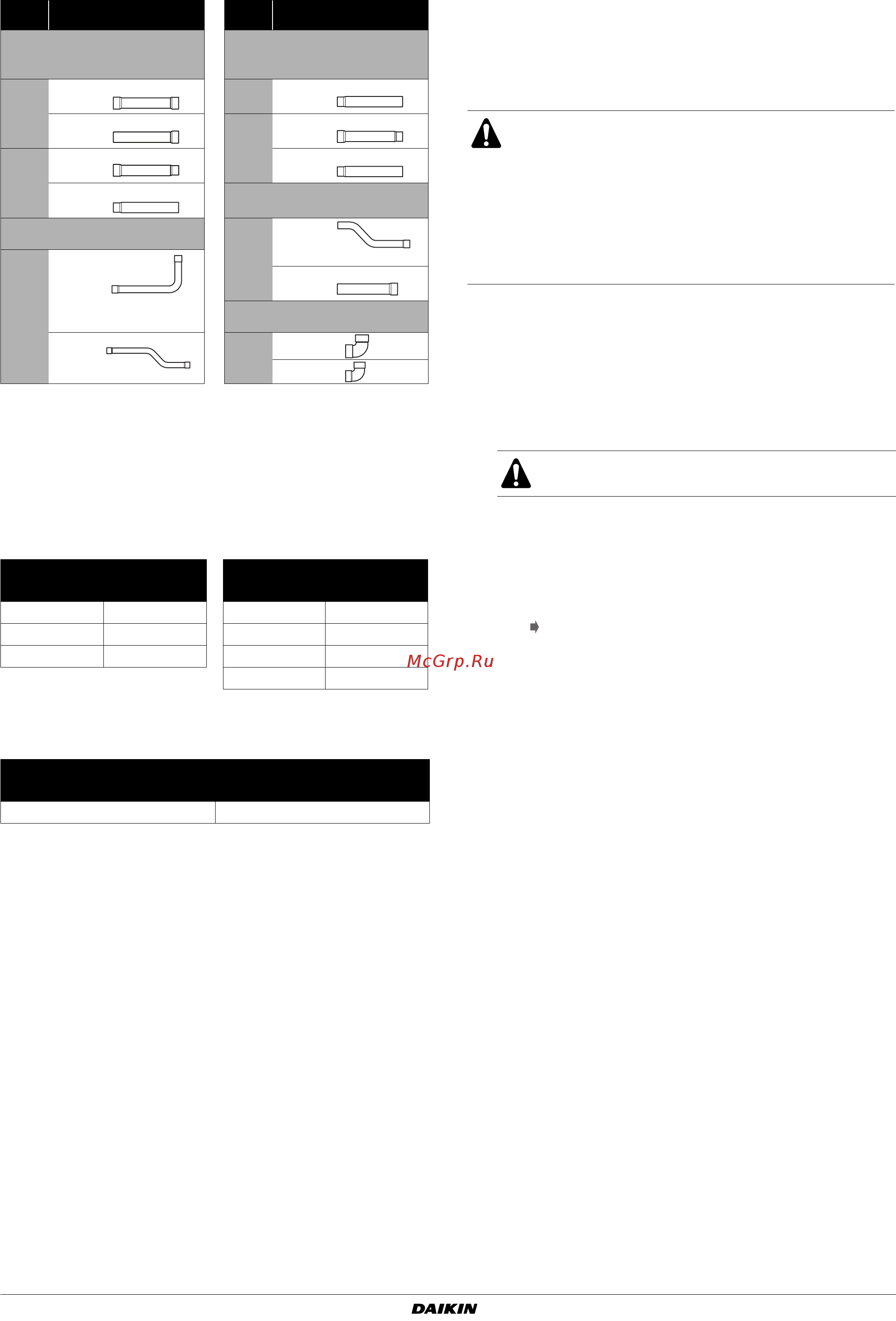

Тип
агрегата
Тип
агрегата
Вспомогательный патрубок
всасывания стороны газо-
образного хладагента
Вспомогательный патрубок
ВД/НД
(a)
стороны газообразного
хладагента
(a) ВД/НД = высокое давление/низкое давление
8+10
(1) 1 шт.
8~12 (1) 1 шт.
(2) 1 шт.
14+16
(1) 1 шт.
12~16
(1) 1 шт. (2) 1 шт.
(2) 1 шт.
Вспомогательный патрубок
стороны стабилизатора
Вспомогательный патрубок
стороны жидкого хладагента
8~16
(1) 1 шт.
8~16
(1) 1 шт.
(2) 1 шт.
Дополнительное соединение
(под углом 90°)
(2) 1 шт.
8~16
(1) 1 шт.
(2) 2 шт.
Рефнет-коллектор Рефнет-тройник
3 трубы 2 трубы 3 трубы 2 трубы
KHRQ23M29H KHRQ22M29H KHRQ23M20T KHRQ22M20T
KHRQ23M64H KHRQ22M64H KHRQ23M29T9 KHRQ22M29T
KHRQ23M75H KHRQ22M75H KHRQ23M64T KHRQ22M64T
KHRQ23M75T KHRQ22M75T
Количество подключаемых наружных агрегатов
2 3
BHFQ23P907 BHFQ23P1357
OD 22.2
OD 19.1
OD 22.2
OD 22.2
OD 28.6
OD 22.2
OD 28.6
OD 19.1
Ø25.4
Ø19.1
■ Обязательно примите адекватные меры по пред-
отвращению использования наружного агрегата
мелкими животными в качестве пристанища.
■ Мелкие животные, вступив в контакт с электри-
ческими деталями, могут вызвать сбои в работе
агрегата, задымление или возгорание. Про-
инструктируйте заказчика о том, что
пространство вокруг агрегата необходимо
содержать в чистоте.
В противном случае агрегат может упасть и причи-
нить повреждения и травмы.
A B C D Стороны места установки с препятствиями
