Chapter 2: Hardware installaon | 11
Z590GTA

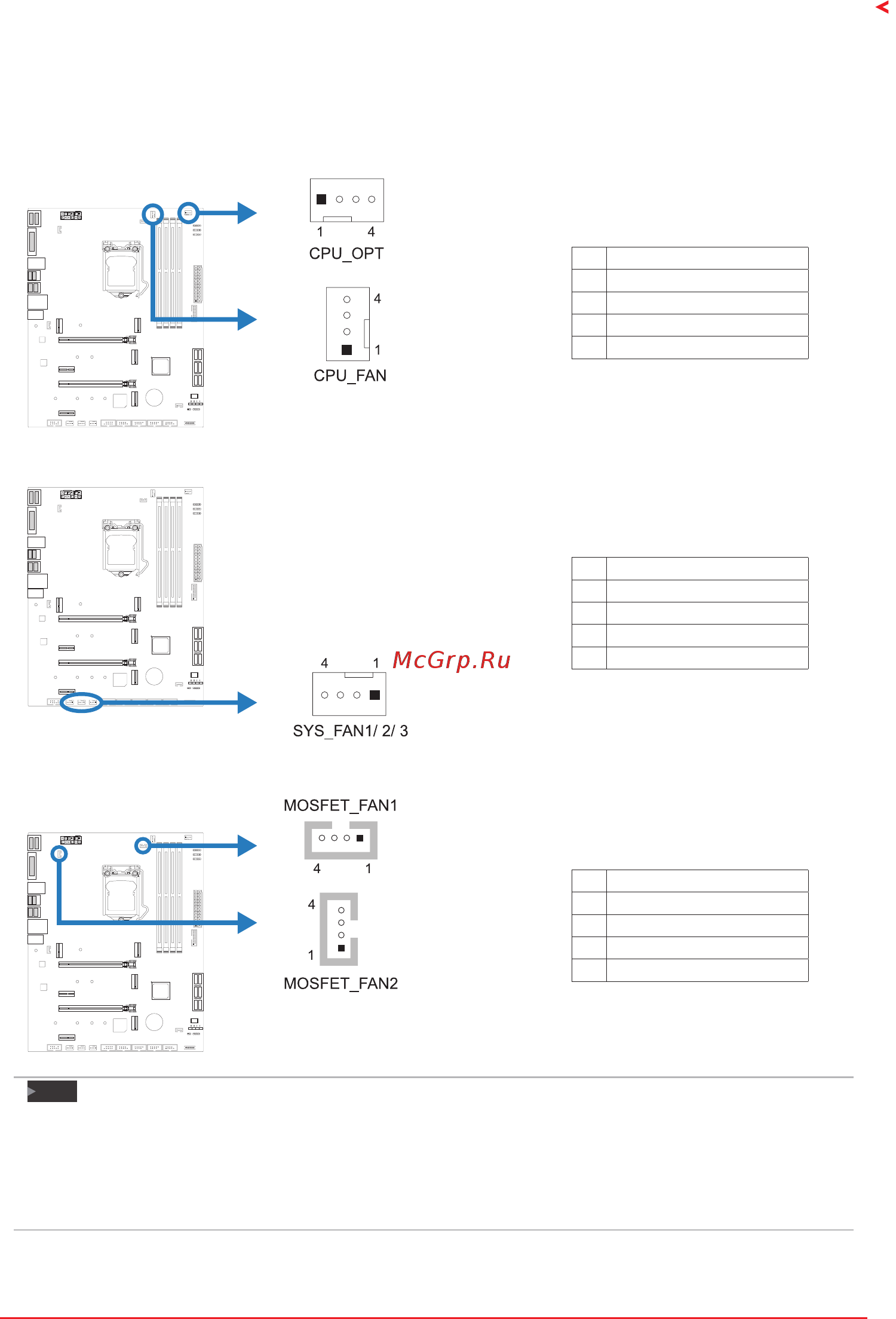

2.3 Connect Cooling Fans
These fan headers support cooling-fans built in the computer. The fan cable and connector
may be dierent according to the fan manufacturer.
CPU_FAN/ CPU_OPT: CPU Fan Header
Pin Assignment
1 Ground
2 +12V
3 FAN RPM rate sense
4 AI Fan Control
SYS_FAN1/ SYS_FAN2/ SYS_FAN3: System Fan Header
Pin Assignment
1 Ground
2 +12V
3 FAN RPM rate sense
4 AI Fan Control
MOSFET_FAN1/ MOSFET_FAN2: MOSFET Fan Header
Pin Assignment
1 Ground
2 +12V
3 FAN RPM rate sense
4 AI Fan Control
Note
»
CPU_FAN,CPU_OPT,SYS_FAN1/2/3support4-pinand3-pinheadconnectors.Whenconnecng
withwiresontoconnectors,pleasenotethattheredwireistheposiveandshouldbeconnectedto
pin#2,andtheblackwireisGroundandshouldbeconnectedtopin#1(GND).
»
MOSFET_FAN1/MOSFET_FAN2support4-pinheadconnectors.
»
CPUFanHeader(CPU_OPT):SupportwatercoolingfanandCPUfan.
