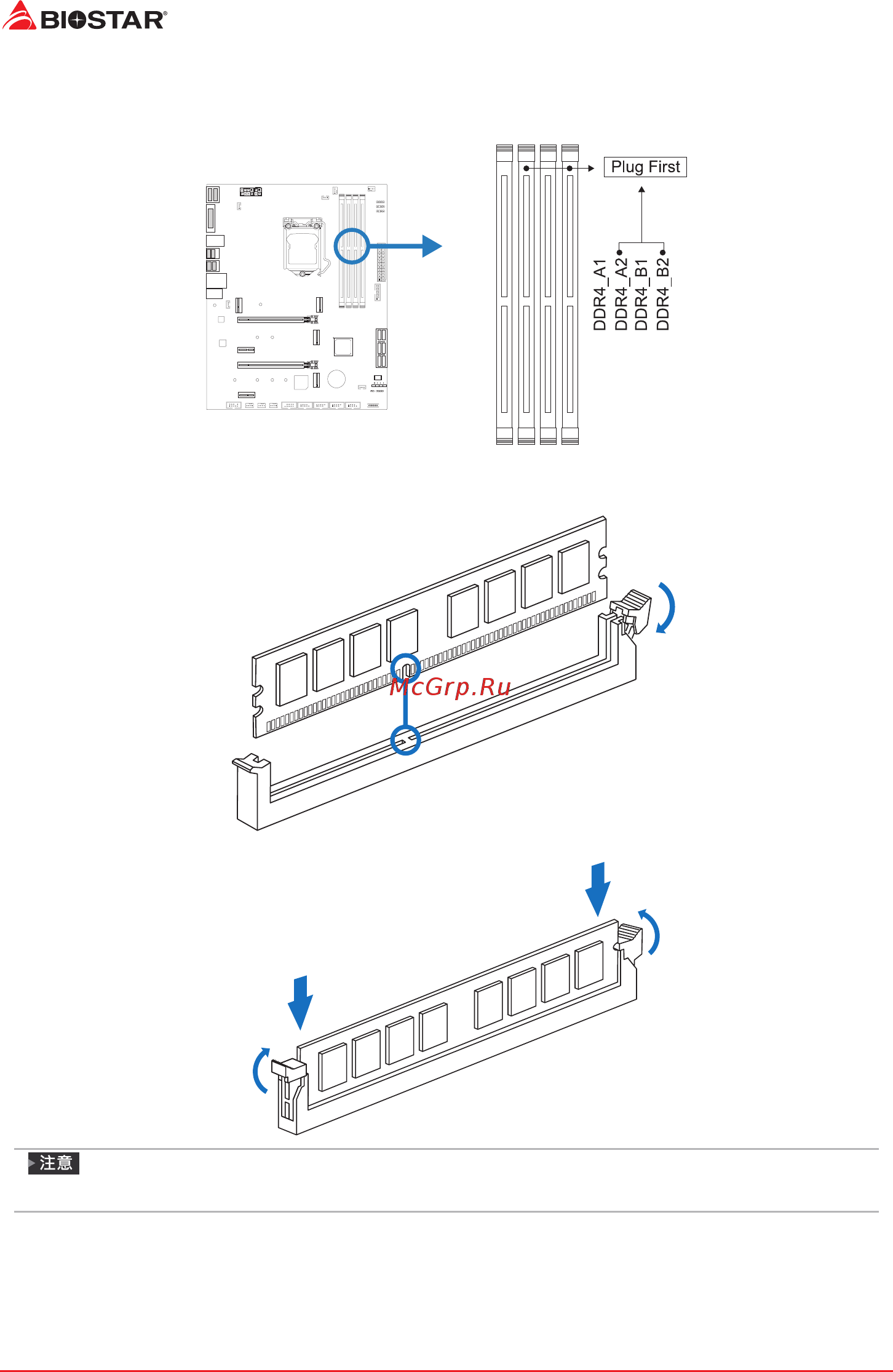

12 | 第二章: 硬體安裝
2�4 系統記憶體
DDR4記憶體模組
步驟1: 向外按壓固定夾以解鎖DIMM插槽。 對準插槽上的DIMM，以使DIMM上的槽口
與插槽上的缺口符合。
步驟2: 垂直將DIMM牢固地插入插槽，直到固定夾扣跳回原位，並且DIMM正確就位。
»
如果DIMM未順利插入，請勿強行插入按壓安裝。請將其完全拉出後重試。
