Biostar X370GT5 Версия 5.x [51/72] 6 跳线设置

第二章: 硬件安装 | 13

B350GT5 / X370GT5

PCIE-M2_1: M�2 (Key M) 插槽

(M�2 (32Gb/s) : 带宽取决于CPU，Ryzen为32Gb/s ; APU & NPU为16Gb/s)

• M.2插槽支持M.2 Type 2242/2260/2280 SSD模块。安装M.2模块前请将六角柱放

到正确的位置。

• 支持M.2 SATA III (6.0 Gb/s)模块与M.2 PCI Express Gen3 x4模块(32 Gb/s)。

安装扩展卡

请参照以下步骤安装扩展卡：

• 安装扩展卡前请阅读扩展卡的相关指示说明。

• 打开电脑机箱后盖，移除螺丝和插槽支架。

• 将扩展卡按照正确的方向插入插槽，直到扩展卡完全就位。

• 用螺丝将扩展卡的金属支架固定到机箱后置面板。

• 还原电脑机箱后盖。

• 开机。如有必要，可为扩展卡更改BIOS设置。

• 安装扩展卡的驱动。

2�6 跳线设置

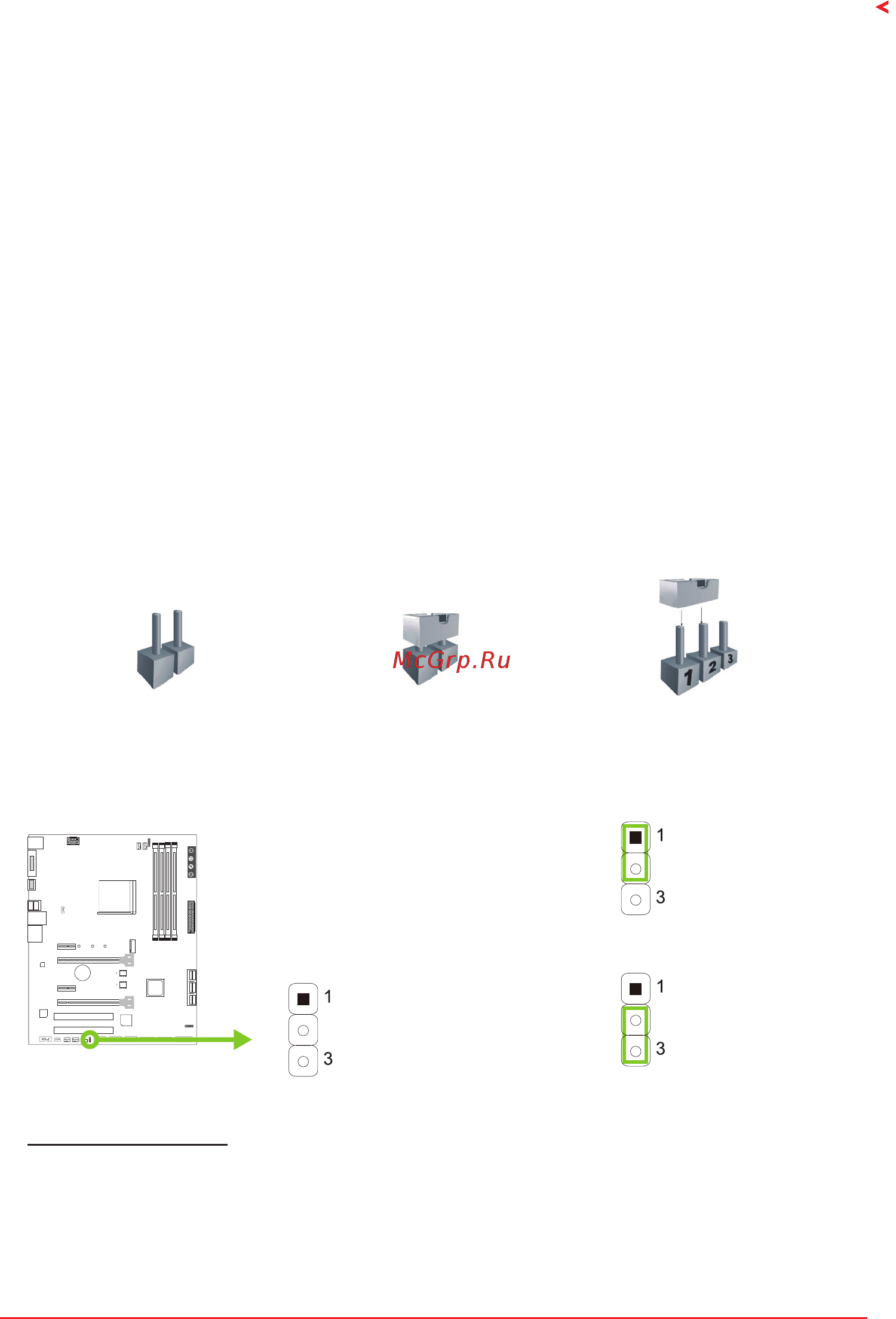

下图展示如何设置跳线。当跳帽放置在针脚上时，跳线为闭合(close)状态。否则跳线为

断开(open)状态。

Pin 打开 Pin 闭合 Pin 1-2 闭合

JCMOS1: 清空CMOS 跳线

用户可清空CMOS数据并恢复BIOS安全设置，请按照以下步骤操作以免损坏主板。

Pin 1-2 闭合: 正常操作(默认)

Pin 2-3 闭合: 清空CMOS数据

清空CMOS数据过程:

1. 断开AC电源。

2. 将跳线设置成2-3接脚闭合。

3. 等待5秒钟。

4. 将跳线设置成1-2接脚闭合。

5. 接通AC电源。

6. 开机然后按下<Del>键进入BIOS设置。
