第二章: 硬體安裝 | 9
B550GTQ

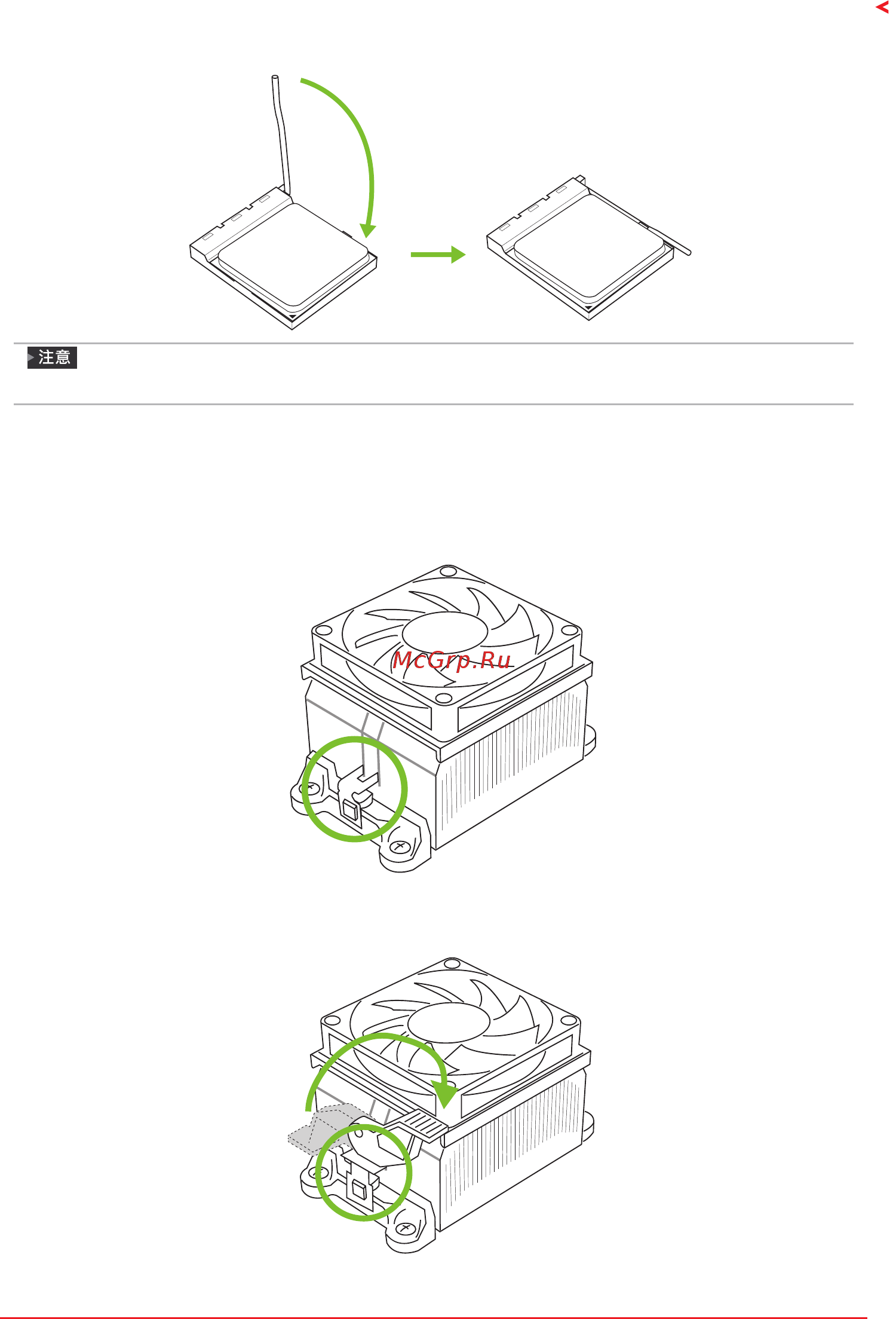

步驟4: 固定CPU，將拉桿閉合。
»
請於拔除CPU插槽之前，關閉電源。
2�2 散热片
<類型A>
步驟1: 將散熱片和風扇零件放置在支架上。散熱片夾對準插座並固定凸耳，再將彈簧夾
扣到固定凸耳上。
步驟2: 將另一邊的固定夾向下壓，扣住支架上的塑膠凸耳。然後固定，使風扇和散熱片
扣住支架底座。
Содержание
- Fcc information and copyright 1
- Appendix i specifications in other languages 42 2
- Chapter 1 introduction 3 2
- Chapter 2 hardware installation 8 2
- Chapter 3 uefi bios software 22 2
- Chapter 4 useful help 36 2
- Fcc information and copyright 1 2
- Table of contents 2
- 1 before you start 3
- Chapter 1 introduction 3
- Package checklist 3
- 3 specifications 4
- Chapter 1 introduction 4
- Continuedonnextpage 4
- B550gtq 5
- Chapter 1 introduction 5 5
- Chapter 1 introduction 6
- Rear panel connectors 6
- B550gtq 7
- Chapter 1 introduction 7 7
- Motherboard layout 7
- Chapter 2 hardware installation 8
- Install central processing unit cpu 8
- Install a heatsink 9
- B550gtq 11
- Chapter 2 hardware installation 11 11
- Connect cooling fans 11
- Cpu1_fan opt_fan cpu fan header 11
- Cpu1_fan opt_fan sys_fan1 2support4 pinand3 pinheadconnectors whenconnecting withwiresontoconnectors pleasenotethattheredwireisthepositiveandshouldbeconnectedto pin 2 andtheblackwireisgroundandshouldbeconnectedtopin 1 gnd cpufanheader opt_fan supportwatercoolingfanandcpufan 11
- Ddr4 modules 11
- Install system memory 11
- Sys_fan1 sys_fan2 system fan header 11
- These fan headers support cooling fans built in the computer the fan cable and connector may be different according to the fan manufacturer 11
- Chapter 2 hardware installation 12
- Dual channel memory installation 12
- Memory capacity 12
- O means memory installed x means memory not installed 12
- Please refer to the following requirements to activate dual channel function install memory module of the same density in pairs shown in the table 12
- Step 1 unlock a dimm slot by pressing the retaining clips outward align a dimm on the slot such that the notch on the dimm matches the break on the slot 12
- Step 2 insert the dimm vertically and firmly into the slot until the retaining clips snap back in place and the dimm is properly seated 12
- Expansion slots 13
- Pcie m2_1 pcie m2_2 m m key socket 13
- Pex16_1 pci express gen3 gen4 x16 slot 13
- Pex16_sb_1 pci express gen3 x16 slot x4 lanes 13
- Pex1_1 pex1_2 pci express gen3 x1 slot 13
- Chapter 2 hardware installation 14
- Install an expansion card 14
- Install m cooling heatsink 14
- Step 1 14
- Step 2 14
- Step 3 14
- You can install your expansion card by following steps read the related expansion card s instruction document before install the expansion card into the computer remove your computer s chassis cover screws and slot bracket from the computer place a card in the expansion slot and press down on the card until it is completely seated in the slot secure the card s metal bracket to the chassis back panel with a screw this step is only for installing a vga card replace your computer s chassis cover power on the computer if necessary change bios settings for the expansion card install related driver for the expansion card 14
- Jcmos1 clear cmos jumper 15
- Jumper switch setting 15
- Atxpwr1 atx power source connector 16
- Atxpwr2 atx power source connector 16
- Beforeyoupoweronthesystem pleasemakesurethatbothatxpwr1andatxpwr2connectors havebeenplugged in insufficientpowersuppliedtothesystemmayresultininstabilityortheperipheralsnotfunctioning properly useofapsuwithahigherpoweroutputisrecommendedwhenconfiguringasystemwith morepower consumingdevices 16
- Chapter 2 hardware installation 16
- For better compatibility we recommend to use a standard atx 24 pin power supply for this connector make sure to find the correct orientation before plugging the connector 16
- Headers connectors 16
- The connector provides 12v to the cpu power circuit if the cpu power plug is 4 pin please plug it into pin 1 2 5 6 of atxpwr2 16
- B550gtq 17
- Chapter 2 hardware installation 17 17
- Panel1 front panel header 17
- Sata connectors 17
- Sata_1u sata_1l sata_2u sata_2l sata3 sata4 serial ata 6 gb s connectors 17
- Sata_1u sata_2u sata3 o o x sata_1l sata_2l sata4 o o x 17
- These connectors connect to sata hard disk drives via sata cables 17
- This 16 pin header includes power on reset hdd led power led and speaker connection 17
- When m slot is installed with pcie or sata ssd mode interface the usage status of sata connector o means sata connector enables x means sata connector disables 17
- X m pcie ssd slot 4x sata hdds 17
- X m sata ssd slot 1x m pcie ssd slot 4x sata hdds 17
- Chapter 2 hardware installation 18
- Jfront_usb3_1 header for usb 3 gen1 ports at front panel 18
- This header allows user to add additional usb ports on the pc front panel and also can be connected with a wide range of external peripherals 18
- X m pcie ssd slot 1x m sata ssd slot 5x sata hdds 18
- X m pcie ssd slot 4x sata hdds 18
- X m sata ssd slot 5x sata hdds 18
- B550gtq 19
- Chapter 2 hardware installation 19 19
- F_audio1 front panel audio header 19
- F_usb1 f_usb2 header for usb 2 ports at front panel 19
- Itisrecommendedthatyouconnectahigh definitionfrontpanelaudiomoduletothisconnectorto availofthemotherboard shighdefinitionaudiocapability pleasetrytodisablethe frontpaneljackdetection ifyouwanttouseanac 97frontaudiooutput cable thefunctioncanbefoundviao s audioutility 19
- Jspdifout1 digital audio out connector 19
- The connector is for connecting the s pdif output bracket 19
- This header allows user to add additional usb ports on the pc front panel and also can be connected with a wide range of external peripherals 19
- This header allows user to connect the chassis mount front panel audio i o which supports hd and ac 97 audio standards 19
- Chapter 2 hardware installation 20
- Ensureproperpinconnectingtoyourleddevice wrongconnectionmaydamageyourleddeviceor motherboard the12v_ledconnectorsupportsto5050rgbledstripswiththemaximumpowerratingof3a 12v the5v_ledconnectorsupportsupto300ledsws2818bindividuallyaddressablergbledstrips withthemaximumpowerratingof3a 5v pleaseusethevividleddjsoftwaretocontroltheleds fordetailedsoftwaresettinginformation refertochapter3 20
- J_com1 serial port connector 20
- The motherboard has a serial port header for connecting rs 232 port 20
- This header providers 12v power and rgb control pins for rgb led device 5050 smd 20
- This header providers 5v power and data control pins for argb led device ws2818b 20
- V_led rgb led device 5050 smd header 20
- V_led1 5v_led2 addressable rgb led device ws2818b header 20
- Bios update 22
- Chapter 3 uefi bios software 22
- Uefi bios setup 22
- Installing software 26
- Launching software 26
- Software 26
- Chapter 4 useful help 36
- Driver installation 36
- Ami bios beep code 37
- Ami bios post code 37
- B550gtq 37
- Boot block beep codes 37
- Chapter 4 useful help 37 37
- Post bios beep codes 37
- Chapter 4 useful help 38
- After confirmed please follow steps below to relief the cpu protection function 1 remove the power cord from power supply for seconds 2 wait for seconds 3 plug in the power cord and boot up the system 39
- B550gtq 39
- Chapter 4 useful help 39 39
- Cpu overheated if the system shutdown automatically after power on system for seconds that means the cpu protection function has been activated 39
- In this case please double check 1 the cpu cooler surface is placed evenly with the cpu surface 2 cpu fan is rotated normally 3 cpu fan speed is fulfilling with the cpu speed 39
- Or you can 1 clear the cmos data see close cmos header jcmos1 section 2 wait for seconds 3 power on the system again 39
- Troubleshooting 39
- When the cpu is over heated the motherboard will shutdown automatically to avoid a damage of the cpu and the system may not power on again 39
- Raid definitions 40
- Raid functions 40
- Appendix i specifications in other languages 42
- Arabic 42
- Appendix i specifications in other languages 43 43
- B550gtq 43
- تﺎﻔﺻاﻮﻤﻟا 43
- Appendix i specifications in other languages 44
- Continuedonnextpage 44
- German 44
- Appendix i specifications in other languages 45 45
- B550gtq 45
- Appendix i specifications in other languages 46
- Russian 46
- Продолжениенаследующейстранице 46
- Спецификации 46
- Appendix i specifications in other languages 47 47
- B550gtq 47
- Спецификации 47
- Appendix i specifications in other languages 48
- Continúaenlasiguientepágina 48
- Spanish 48
- Appendix i specifications in other languages 49 49
- B550gtq 49
- Appendix i specifications in other languages 50
- อย างต อเน องในหน าถ ดไป 50
- Appendix i specifications in other languages 51 51
- B550gtq 51
- Appendix i specifications in other languages 52
- 次のページに続く 52
- Appendix i specifications in other languages 53 53
- B550gtq 53
- Fcc조항 55
- 면책 설명 55
- 정전기방지 조작 규칙 55
- 있으므로이를피하기위하여설비를컴퓨터케이스에삽입하거나제거할때전원 이꺼진상태인지반드시확인하시기바랍니다 당사는본 조작 규칙이나 안전 사항을준수하지않음으로발생한메인보드의손상에대해책임을지지않습니다 56
- 목차 57
- 챕터 1 들어가는 글 4 57
- 챕터 2 하드웨어 설치 9 57
- 챕터 3 uefi 바이오스 소프트웨어 23 57
- 챕터 4 유용한 도움말 37 57
- 1 시작하기에 앞서 58
- 2 패키지 체크리스트 58
- 챕터 1 들어가는 글 58
- 3 사양 59
- B550gtq 59
- 다음 페이지에 계속 59
- 챕터 1 들어가는 글 5 59
- 챕터 1 들어가는 글 60
- 4 후면 패널 커넥터 61
- B550gtq 61
- 챕터 1 들어가는 글 7 61
- 5 마더보드 레이아웃 62
- 챕터 1 들어가는 글 62
- 1 cpu 설치 63
- 챕터 2 하드웨어 설치 63
- 2 cpu 쿨러 설치 64
- 3 쿨링 팬 연결 66
- 4 시스템 메모리 설치 66
- Cpu1_fan opt_fan cpu 팬 헤더 66
- Cpu_fan1 opt_fan sys_fan1 2 은4 pin과3 pin 헤드 커넥터를 지원합니다 커넥터에 전선을 연결할 때 붉은 색 전선이 플러스 이고 핀 2에 반드시 연결되도록 주의하여 주십시오 검은 색 전선은 그라운드이고 핀 1 gnd 에 연결되어야 합니다 cpu 팬 헤더 opt_fan 수냉식 팬 및 cpu 팬을 지원합니다 66
- Ddr4 모듈 66
- Sys_fan1 sys_fan2 시스템 팬 헤더 66
- 챕터 2 하드웨어 설치 66
- 쿨링 팬 헤더에 쿨링 팬을 연결하여 컴퓨터에 장착하게 됩니다 팬 케이블과 커넥터는 팬 제조사에 따라 달라질 수 있습니다 66
- B550gtq 67
- O는 메모리가 설치된 상태를 x는 메모리가 설치되지 않은 상태를 의미합니다 67
- 단계 고정 클립을 눌러 바깥으로 향하게 하여 메모리를 설치할 수 있게 dimm 슬롯을 열어줍니다 메모리 홈의 위치가 슬롯 홈의 위치와 일치하도록 확인합니다 67
- 단계 슬롯에 메모리를 수직으로 밀어 넣어 단단하게 장착하고 고정 클립에서 딸깍 소리가 나는지확인하여 메모리가 적합하게 자리를 잡은 것인지확입합니다 67
- 듀얼 채널 기능을 활성화 하기 위해서는 다음의요구사항을 참조하시기 바랍니다 동일 용량의 메모리 한 짝 2개를 아래의표와 같이 설치하여 주십시오 67
- 듀얼 채널 메모리 설치 67
- 메모리 용량 67
- 챕터 2 하드웨어 설치 13 67
- 5 확장 슬롯 68
- Pcie m2_1 pcie m2_2 m 2 m key 슬롯 68
- Pex16_1 pci express 3세대 4세대 x16 슬롯 68
- Pex16_sb_1 pci express 3세대 x16 슬롯 x4 차선 68
- Pex1_1 pex1_2 pci express 3세대 x1 슬롯 68
- M 2cooling 히트싱크 69
- 확장 카드 설치 69
- 6 점퍼 스위치 설정 70
- Jcmos1 cmos 클리어 점퍼 70
- 7 헤더 커넥터 71
- Atxpwr1 atx 전원 커넥터 71
- Atxpwr2 atx 전원 커넥터 71
- B550gtq 71
- 더 나은 호환성을 위해 표준 24 핀 전원 공급장치의 사용을 추천합니다 커넥터를 연결하기 전에 올바른 방향인지 확인하여 주십시오 71
- 시스템을 켜기 전 atxpwr1 과 atxpwr2 커넥터가 모두 잘 연결되어 있는지 확인하여 주십시오 시스템에 충분치 못한 전력이 공급된다면 적절하게 주변기기가 동작하지 않거나 불안정해질 수 있습니다 시스템이 소비하는 전력보다 더 높은 출력의 전원 공급 장치를 사용하는 것을 권장합니다 71
- 이 커넥터는 cpu 전력 회로로 12v를 공급합니다 cpu 전력 플러그가 4핀이라면 atxpwr2의 1 2 5 6핀에 꽂아주십시오 71
- 챕터 2 하드웨어 설치 17 71
- Panel1 전면 패널 헤더 72
- Sata 커넥터 72
- Sata_1u sata_1l sata_2u sata_2l sata3 sata4 시리얼 ata 커넥터 72
- Sata_1u sata_2u sata3 o o x sata_1l sata_2l sata4 o o x 72
- X m 2 pcie ssd slot 4x sata hdds 72
- X m 2 sata ssd slot 1x m 2 pcie ssd slot 4x sata hdds 72
- 다음은 pcie 또는 sata ssd 모드 인터페이스를 사용하여 m 슬롯을 설치할 때 sata 커넥터의 상태를 보여줍니다 o는 sata 커넥터 활성화를 의미하고 x는 sata 커넥터 비활성화를 의미합니다 72
- 이 16핀 헤더는 파워 온 리셋 hdd led 파워 led 스피커 연결을 포함하고 있습니다 72
- 이 커넥터들은 sata 케이블을 통해 sata 하드 디스크 드라이브에 연결됩니다 72
- 챕터 2 하드웨어 설치 72
- B550gtq 73
- Jfront_usb32_1 전면 패널 usb 3 2 1세대 포트용 헤더 73
- X m 2 pcie ssd slot 1x m 2 sata ssd slot 5x sata hdds 73
- X m 2 pcie ssd slot 4x sata hdds 73
- X m 2 sata ssd slot 5x sata hdds 73
- 이 헤더는 사용자에게 pc 전면 패널에 usb 포트를 추가할 수 있게 하며 광범위한 외장 장치들과 연결할 수 있습니다 73
- 챕터 2 하드웨어 설치 19 73
- F_audio1 전면 패널 오디오 헤더 74
- F_usb1 f_usb2 전면 패널 usb 2 0 포트용 헤더 74
- Jspdifout1 디지털 오디오 출력 커넥터 74
- 이 커넥터는 s pdif 출력 브라켓 연결 용도로 쓰입니다 74
- 이 헤더는 사용자로 하여금 hd 그리고 ac 97 오디오 표준을 지원하는 케이스 전면 패널 오디오 입 출력 포트와 연결할 수 있게 합니다 74
- 이 헤더는 사용자에게 pc 전면 패널에 usb 포트를 추가할 수 있게 하며 광범위한 외장 장치들과 연결할 수 있습니다 74
- 전면 hd 오디오 잭을 사용하여 헤드셋을 연결할 때 후면 사운드는 자동으로 나오지 않습니다 메인보드의 hd 오디오를 사용하기 위해 hd 전면 패널 오디오 모듈을 이 커넥터에 연결하는 것을 권장합니다 ac 97 전면 오디오 출력 케이블을 사용하기를 원한다면 전면 패널 잭 감지 기능을 해제하여 주십시오그 기능은 o s 오디오 유틸리티에서 발견할 수 있습니다 74
- 챕터 2 하드웨어 설치 74
- B550gtq 75
- J_com1 직렬포트 75
- Led 장치에 연결할 때 핀을 올바르게 연결했는지 확인하여 주십시오 잘못된 연결은 led 장치또는 메인보드에 손상을 줄 수 있습니다 12v_led 커넥터는 최대 정격 전력이 3a 12v 인 5050 rgb led 스트립을 지원합니다 5v_led 커넥터는 최대 300 개의 led를 지원합니다 ws2818b 개별적으로 주소 지정 가능한 rgb led 스트립은 최대 정격 전력이 3a 5v 입니다 vivid led dj 소프트웨어를 사용하여 led를 제어하십시오 자세한 소프트웨어 설정 정보는 3 장을 참조하십시오 75
- V_led rgb led 장치 5050 smd 헤더 75
- V_led1 5v_led2 addressable rgb led 장치 ws2818b 헤더 75
- 본 메인 보드는 1개의 직렬포트가 있으며rs 232커넥터를 연결할 수 있습니다 75
- 이 헤더는 argb led 장치 ws2818b 를위한 5v 전원 및 데이터 제어 핀을 제공합니다 75
- 이 헤더는 rgb led 장치 5050 smd 에 12v 전력과 rgb 컨트롤 핀을 제공합니다 75
- 챕터 2 하드웨어 설치 21 75
- 8 leds 76
- 1 uefi 바이오스 설정 77
- 2 바이오스 업데이트 77
- 챕터 3 uefi 바이오스 소프트웨어 77
- 3 소프트웨어 81
- 소프트웨어의 설치 81
- 소프트웨어의 실행 81
- 1 드라이버 설치 91
- 챕터 4 유용한 도움말 91
- 2 ami 바이오스 비프 코드 92
- 3 ami 바이오스 포스트 코드 92
- Post 바이오스 비프 코드 92
- 부트 블록 비프 코드 92
- 챕터 4 유용한 도움말 92
- B550gtq 93
- 챕터 4 유용한 도움말 39 93
- 4 문제 해결 94
- 5 raid 기능 96
- Fcc條款 98
- 免責說明 98
- 防靜電操作規則 98
- 20 第三章 uefi bios和軟體 21 99
- 目錄 99
- 第一章 主板介绍 3 99
- 第二章 硬體安装 8 99
- 第四章 幫助訊息 35 99
- 附錄 產品中有毒有害物質或元素的名稱及含量 41 99
- 1 前言 100
- 2 包裝配件 100
- 第一章 主板介绍 100
- 3 主板特性 101
- 第一章 主板介绍 101
- 續接下頁 101
- B550gtq 102
- 第一章 主板介绍 5 102
- 4 後側面板介面 103
- 第一章 主板介绍 103
- 5 主板結構圖 104
- B550gtq 104
- 第一章 主板介绍 7 104
- 1 中央處理器 cpu 105
- 第二章 硬體安裝 105
- 2 散热片 106
- 步驟1 取下主板上的散熱片和風扇零件支架 並保留散熱風扇的鐵背板於主板下方 107
- 步驟2 將散熱片和風扇零件放置於cpu上方 調整方向使風扇電纜最靠近cpu風扇連接 器 參照示意圖之順序將螺絲鎖入 完成散熱片風扇的安裝 107
- 第二章 硬體安裝 107
- 3 風扇接頭 108
- 4 系統記憶體 108
- B550gtq 108
- Cpu1_fan opt_fan cpu風扇接頭 108
- Cpu1_fan opt_fan sys_fan1 2支援4個針腳和3針腳接頭 接線時請注意紅線是正級需 接到第二個針腳 黑線接地需接到接地針腳 cpu風扇接頭 opt_fan 支援水冷風扇和cpu風扇 108
- Ddr4記憶體模組 108
- Sys_fan1 sys_fan2 系統風扇接頭 108
- 此風扇接頭支援電腦上設置的冷卻風扇 風扇電纜和連接器可能因風扇製造商而有差 異 108
- 第二章 硬體安裝 11 108
- O 表示記憶體已安裝 x 表示記憶體未安裝 109
- 步驟1 向外按壓固定夾以解鎖dimm插槽 對準插槽上的dimm 以使dimm上的槽口 與插槽上的缺口符合 109
- 步驟2 垂直將dimm牢固地插入插槽 直到固定夾扣跳回原位 並且dimm正確就位 109
- 為啓動主板雙通道功能 使用記憶體模組必須符合以下要求 成對安裝相同密度的記憶 體模組 如下表所示 109
- 第二章 硬體安裝 109
- 記憶體容量 109
- 雙通道記憶安裝 109
- 5 擴充插槽 110
- Pcie m2_1 pcie m2_2 m 2 m key 插槽 110
- Pex16_1 pci express gen3 gen4 x16 插槽 110
- Pex16_sb_1 pci express gen3 x16 插槽 x4 通道 110
- Pex1_1 pex1_2 pci express gen3 x1 插槽 110
- 安裝m 2 cooling 散熱片 111
- 安裝擴充卡 111
- 6 跳線設定 112
- Jcmos1 清空cmos 跳線 112
- 7 接頭和插槽 113
- Atxpwr1 atx電源插槽 113
- Atxpwr2 atx電源插槽 113
- Panel1 前置面板接頭 113
- 此16針腳接頭包含開機 重新啓動 硬碟指示燈 電源指示燈和喇叭接頭 113
- 此插槽為cpu電路提供 12v電壓 若cpu電源插頭為4針腳 請將其插入atxpwr2的 1 2 5 6針腳 113
- 為了更好的相容性 我們建議使用標準的atx24 pin電源供應此插槽的電源 113
- 第二章 硬體安裝 113
- 開機前 請確保atxpwr1和atxpwr2插槽都已插上電源 電壓不足可能會導致系統不穩或外接設備無法正常運轉 當配置具有大功耗設備的系統時 建議 您使用具有更高功率輸出的電源供應器 113
- B550gtq 114
- Sata 接頭 114
- Sata_1u sata_1l sata_2u sata_2l sata3 sata4 serial ata 6 0 gb s 接頭 114
- X m 2 pcie ssd slot 4x sata hdds 114
- X m 2 sata ssd slot 1x m 2 pcie ssd slot 4x sata hdds 114
- X m 2 sata ssd slot 5x sata hdds 114
- 此接頭通過sata數據線連接sata硬碟 114
- 當通過pcie或sata ssd模式接頭安裝m 插槽時 sata連接器的使用狀態 o表示啟用sata接口 x表示禁用sata接口 114
- 第二章 硬體安裝 17 114
- F_usb1 f_usb2 前置面板usb 2 0接頭 115
- Jfront_usb3_1 前置面板usb 3 2 gen1 接頭 115
- Sata_1u sata_2u sata3 o o x sata_1l sata_2l sata4 o o o 115
- X m 2 pcie ssd slot 1x m 2 sata ssd slot 5x sata hdds 115
- X m 2 sata ssd slot 5x sata hdds 115
- 此接頭連接器允許用戶在pc前置面板上添加usb接頭 並且可與各種外部外接設備取得 連接 115
- 當sata模式佔用pcie m2_2插槽時 sata3連接器將被禁用 當pci e模式佔用pcie m2_2插槽時 sata3 sata4連接器將被禁用 115
- 第二章 硬體安裝 115
- B550gtq 116
- F_audio1 前置面板音效接頭 116
- J_com1 序列埠接頭 116
- Jspdifout1 s pdif輸出接頭 116
- 此主板提供序列埠接頭可接rs 232接頭 116
- 此接頭可連接音效輸出數據線 支援hd 高解析 音效和ac 97 116
- 此接頭連接pci支架spdif輸出接頭 116
- 當使用前置hd音效插孔並插入耳機 麥克風時 後置聲音將自動禁用 建議您連接前置高解析音效插孔 即可使用主板高解析音效功能 如果要連接使用ac 97前置音效輸出數據線 請關閉 前置面板插孔檢測功能 此功能在系統 音效工具中可見 116
- 第二章 硬體安裝 19 116
- 8 led燈 117
- Led燈 117
- Rgb led 接頭 5v 12v 2 armor gear led燈 117
- V_led rgb led裝置 5050 smd 接頭 117
- V_led1 5v_led2 addressable rgb led裝置 ws2818b 接頭 117
- 下面的led燈由racing gt evo軟體控制 請參閱3 章節的軟體設定 117
- 此接頭提供12v電源與rgb控制訊號 可連接rgb led裝置 5050 smd 117
- 此接頭提供5v電源與數據控制訊號 可連接argb led裝置 ws2818b 117
- 第二章 硬體安裝 117
- 請確保並正確的將針腳連接至led裝置 錯誤的連接可能會損壞您的led裝置或主板 12v_led接頭支援5050 rgb led燈條 最大輸出功率為3a 12v 5v_led接頭最多可支援300個led ws2818b addressable rgb led燈條 最大輸出功耗為 3a 5v 請使用vivid led dj軟體控制led 有關詳細的軟體設定訊息 請參閱第3 章 117
- 1 uefi bios設定 118
- 2 更新bios 118
- 第三章 uefi bios和軟體 118
- 3 軟體 122
- 啓動軟體 122
- 安裝軟體 122
- 1 驅動程式安裝注意事項 132
- 第四章 幫助訊息 132
- 2 ami bios 提示音代碼 133
- 3 ami bios 開機自檢代碼 133
- Bios 開機自檢提示音代碼 133
- 啓動區塊模組提示音代碼 133
- 第四章 幫助訊息 133
- B550gtq 134
- 第四章 幫助訊息 37 134
- 4 問題解答 135
- 5 raid 功能 136
- Raid 定義 136
- B550gtq 138
- 附录 产品中有毒有害物质或元素的名称及含量 138
- 附录 产品中有毒有害物质或元素的名称及含量 41 138
