第二章: 硬體安裝 | 17
B550GTQ

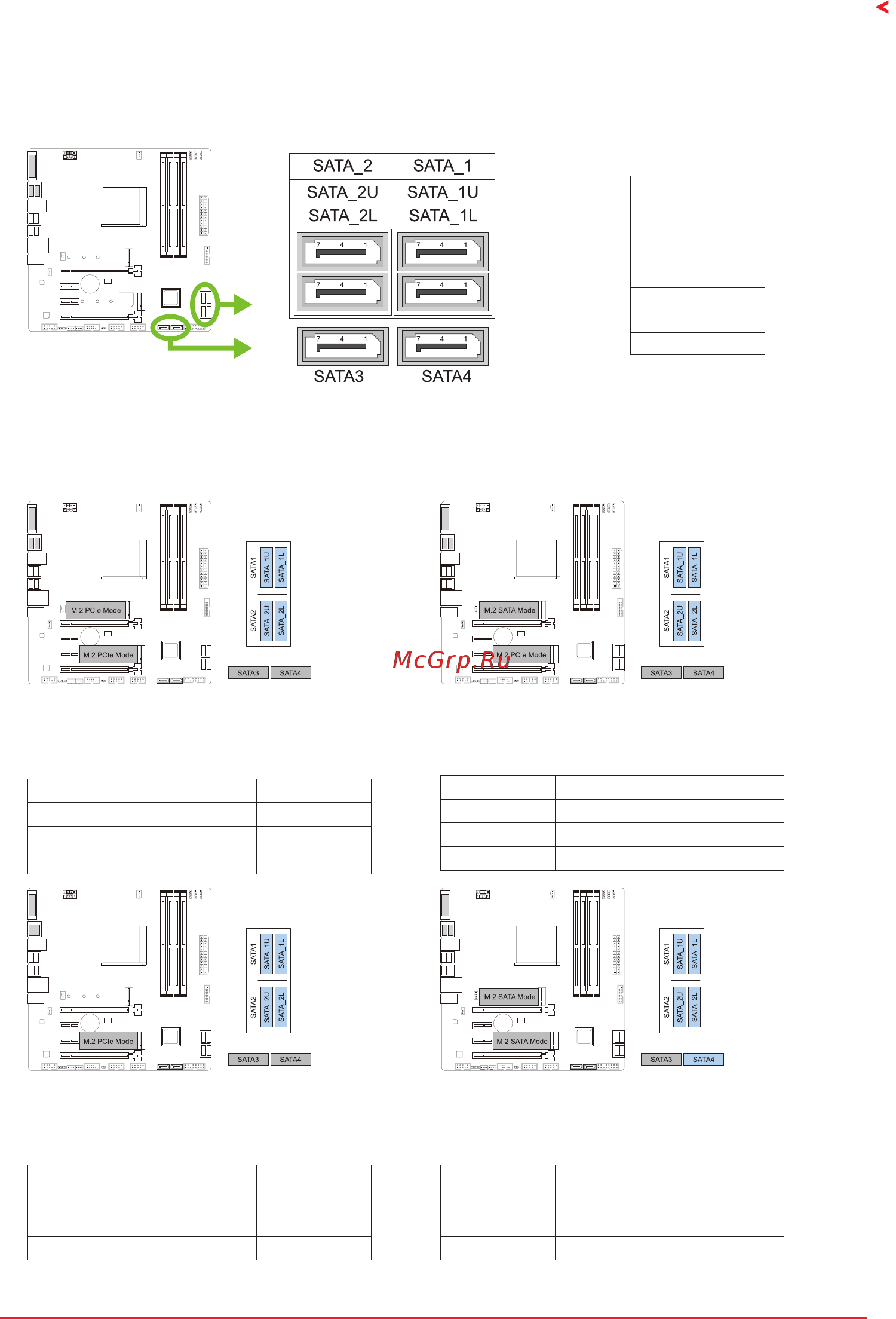

SATA_1U/ SATA_1L/ SATA_2U/ SATA_2L/ SATA3/ SATA4: Serial ATA 6�0 Gb/s
接頭
此接頭通過SATA數據線連接SATA硬碟。
針 定義
1 接地
2 TX+
3 TX-
4 接地
5 RX-
6 RX+
7 接地
SATA 接頭:
當通過PCIe或SATA SSD模式接頭安裝M.2插槽時，SATA連接器的使用狀態。
(* O表示啟用SATA接口，X表示禁用SATA接口。)
2x M�2 PCIe SSD Slot -- 4x SATA HDDs
SATA_1U SATA_2U SATA3
O O X
SATA_1L SATA_2L SATA4
O O X
1x M�2 SATA SSD Slot + 1x M�2 PCIe
SSD Slot -- 4x SATA HDDs
SATA_1U SATA_2U SATA3
O O X
SATA_1L SATA_2L SATA4
O O X
1x M�2 PCIe SSD Slot -- 4x SATA HDDs
SATA_1U SATA_2U SATA3
O O X
SATA_1L SATA_2L SATA4
O O X
2x M�2 SATA SSD Slot -- 5x SATA HDDs
SATA_1U SATA_2U SATA3
O O X
SATA_1L SATA_2L SATA4
O O O
