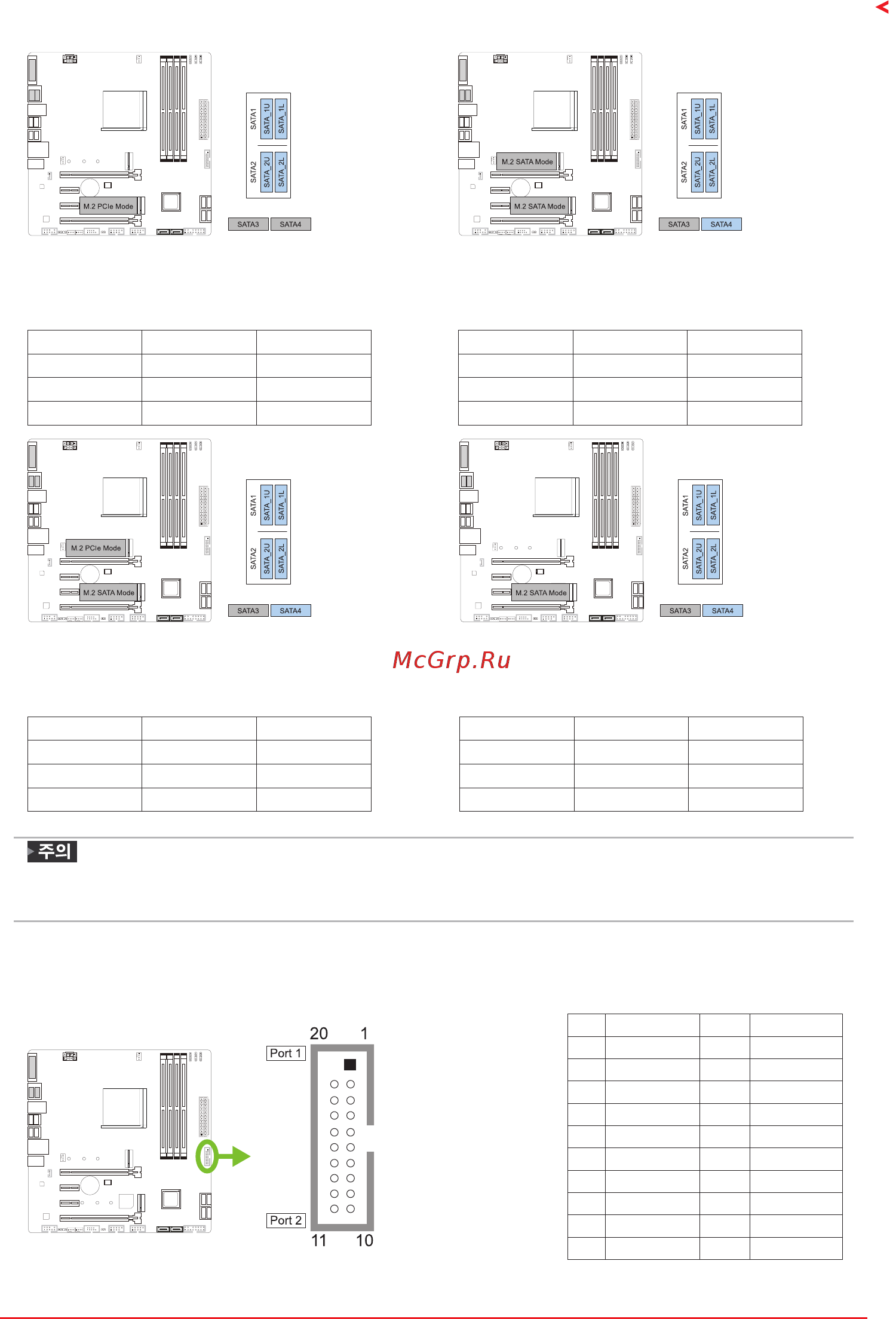

챕터 2: 하드웨어 설치 | 19
B550GTQ
1x M�2 PCIe SSD Slot -- 4x SATA HDDs
SATA_1U SATA_2U SATA3
O O X
SATA_1L SATA_2L SATA4
O O X
2x M�2 SATA SSD Slot -- 5x SATA HDDs
SATA_1U SATA_2U SATA3
O O X
SATA_1L SATA_2L SATA4
O O O
1x M�2 PCIe SSD Slot + 1x M�2 SATA
SSD Slot-- 5x SATA HDDs
SATA_1U SATA_2U SATA3
O O X
SATA_1L SATA_2L SATA4
O O O
1x M�2 SATA SSD Slot -- 5x SATA HDDs
SATA_1U SATA_2U SATA3
O O X
SATA_1L SATA_2L SATA4
O O O
»
SATA 모드가 PCIE-M2_2 슬롯을 점유하면 SATA3 커넥터가 비활성화됩니다.
»
PCI-E 모드가 PCIE-M2_2 슬롯을 점유하면 SATA3 / SATA4 커넥터가 비활성화됩니다.
JFRONT_USB32_1: 전면 패널 USB 3�2(1세대) 포트용 헤더
이 헤더는 사용자에게 PC 전면 패널에 USB 포트를 추가할 수 있게 하며, 광범위한 외장
장치들과 연결할 수 있습니다.
핀 배열 핀 배열
1 VBUS0 11 D2+
2 SSRX1- 12 D2-
3 SSRX1+ 13 Ground
4 Ground 14 SSTX2+
5 SSTX1- 15 SSTX2-
6 SSTX1+ 16 Ground
7 Ground 17 SSRX2+
8 D1- 18 SSRX2-
9 D1+ 19 VBUS1
10 ID 20 Key
