第二章: 硬體安裝 | 13

B550GTQ

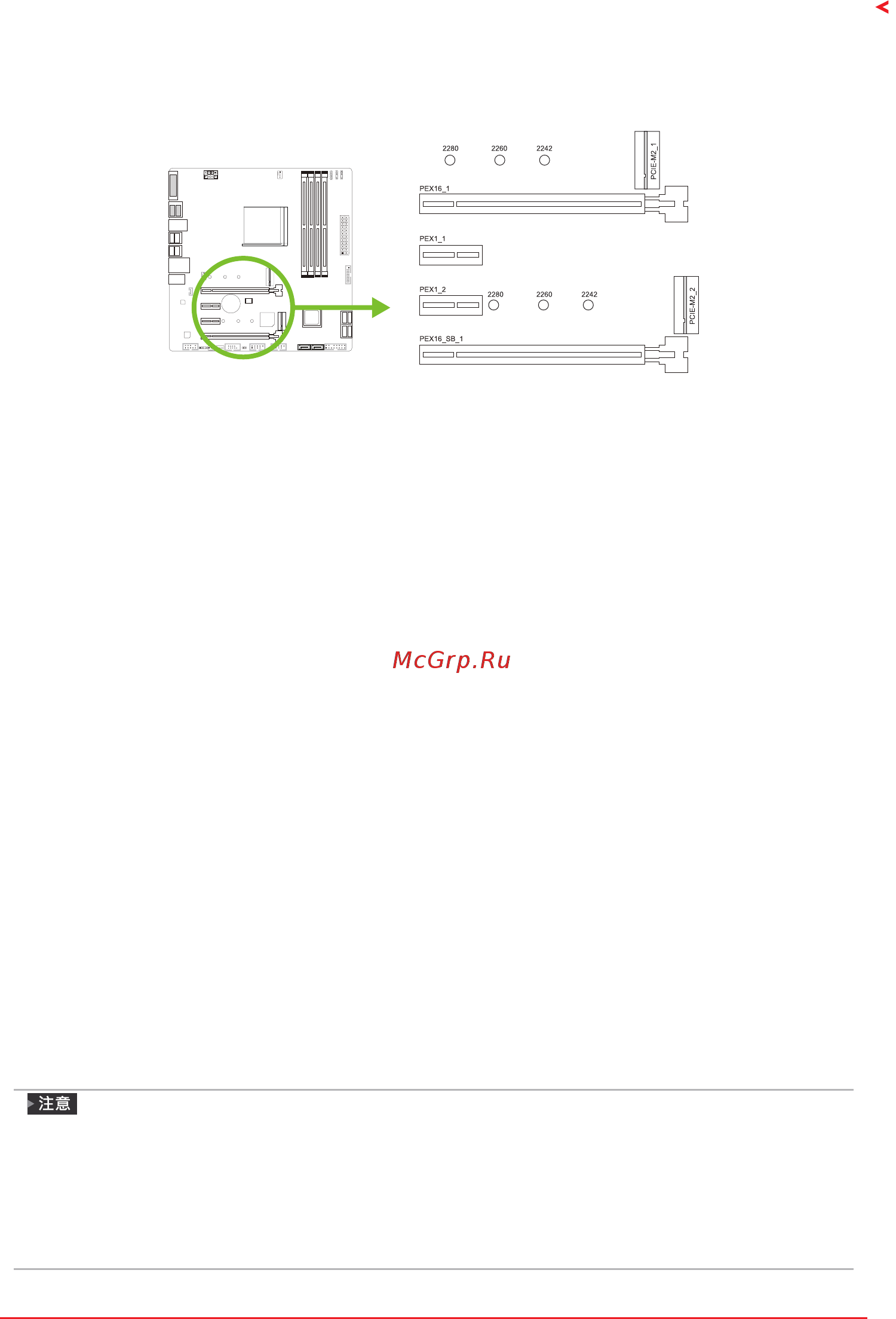

2�5 擴充插槽

PEX16_1: PCI-Express (Gen3/ Gen4) x16 插槽

• 符合PCI-Express 3.0規範。同時使用兩個插槽最大頻寬為每個插槽16GB/s，總頻寬

為 3 2 G B / s。

• 符合PCI-Express 4.0規範。同時使用兩個插槽最大頻寬為每個插槽32GB/s，總頻寬

為 6 4 G B / s。( 僅限 M a t i s s e )

• 第3代AMD

Ryzen™ 處理器支援x16通道 (僅限Matisse)

•

AMD

Ryzen™ 搭載Radeon Vega Graphics處理器支援x8通道。(取決於CPU)

PEX16_SB_1: PCI-Express (Gen3) x16 插槽 (x4 通道)

• 符合PCI-Express 3.0規範。

• 同時使用兩個插槽最大頻寬為每個插槽4GB/s，總頻寬為8GB/s。

• 支援x4通道，使用PCIe 3.0 x1插槽(PEX1_1)時，PEX16_SB_1插槽將調整為x1通道。

PEX1_1/ PEX1_2: PCI-Express (Gen3) x1 插槽

• 符合PCI-Express 3.0規範。

• 每個資料傳輸頻寬高達1GB/s；總頻寬為2GB/s。

PCIE-M2_1/ PCIE-M2_2: M�2 (M Key) 插槽

• M.2插槽支援2242/2260/2280類型SSD模組, 安裝M.2模組前請將六角柱放到正確

的位置。

• PCIE-M2_1：

支援M.2 SATA III (6.0 Gb/s)模組與M.2 PCI Express Gen4 x4模組 (64Gb/s) -

NVMe/ AHCI SSD。

• P C I E - M 2 _ 2：

支援M.2 SATA III (6.0 Gb/s)模組與M.2 PCI Express Gen3 x4模組 (32Gb/s) -

NVMe/ AHCI SSD。

根據不同的CPU會有不同的速度。

PCIe 4.0速度僅適用於AMD

R y z e n™第三代 M a t i s s e。

M.2插槽(M Key) (PCIE-M2_1): 頻寬取決於CPU。PCI-E 4.0 x4（64Gb/s）速度支持Ryzen的第

三代 M a t i s s e。

當SATA模式佔用PCIE-M2_2插槽時，SATA3連接器將被禁用。

當PCI-E模式佔用PCIE-M2_2插槽時，SATA3 / SATA4連接器將被禁用。
