Chapter 2: Hardware installaon | 21
B550GTQ

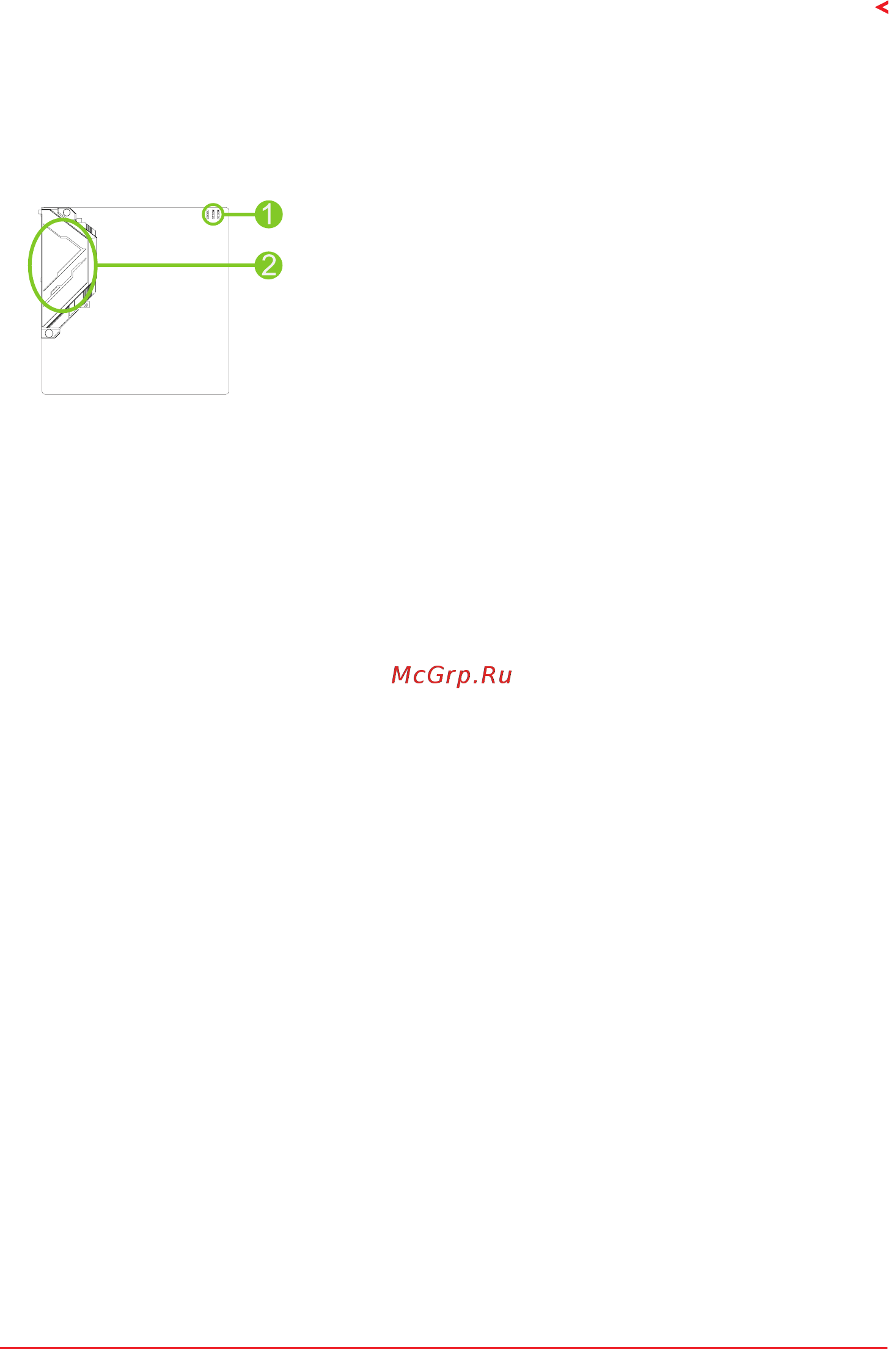

2.8 LEDs
LEDs
Below LEDs are controlled by RACING GT EVO program. Please refer to Chapter 3.3 for more
detail soware seng.
1. RGB LED Header (5V/ 12V)
2. ARMOR GEAR LED
