10
ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА
8) ЭЛЕКТРИЧЕСКОЕ ПОДСОЕДИНЕНИЕ
Электрическое подсоединение должно производиться в соответствии с действующими
нормами.
Перед тем как производить подсоединение, проверьте, чтобы:
- Электрооборудование и розетки соответствовали максимальной мощности прибора (см.
опознавательную табличку в нижней части корпуса прибора).
- Розетка или электрооборудование были надежно заземлены в соответствии с действующими
нормами. В случае несоблюдения этих норм производитель снимает с себя всякую
ответственность.
Если подсоединение к электросети производится через розетку:
- Подсоединить к подводящему кабелю „С” (рис. 11), соответствующую указанной на
опознавательной табличке потребляемой мощности вилку, если таковая не предусмотрена в
комплекте. Подсоедините провода, следя за соблюдением нижеприведенных соответствий
(рис.11):
Буква L (фаза) = коричневый провод;
Буква N (ноль) = синий провод;
Символ (земля) = желто-зеленый провод.
- Подводящий кабель должен располагаться таким образом, чтобы не подвергаться нагреву,
превышающему 95° C.
- Не следует использовать для подсоединения удлинители, переходники или тройники, поскольку
это может привести к опасному перегреву.
- Вывод должен быть досягаем после встраивания.
Если подсоединение производится непосредственно к электрической сети:
- Между прибором и сетью следует установить многополюсный выключатель, соответствующий
потребляемой мощности прибора, с минимальным размыканием контактов 3 мм.
- Помните, что провод заземления не должен прерываться выключателем.
- Электрическое подсоединение может также быть защищено высокочувствительным
дифференциальным выключателем.
Настоятельно рекомендуется подсоединить соответствующий провод «земля» желто-зеленого цвета
к надежному заземляющему устройству.
ПРИМЕЧАНИЕ:
Все приборы сконструированы и изготовлены в соответствии с европейскими нормами
EN 60 335-1 и EN 60 335-2-6 с соответствующими изменениями и дополнениями.
Данный прибор соответствует предписаниям следующих директив Европейского Союза:
- СЕЕ 89/336 + 92/31 + 93/68 по электромагнитной безопасности.
- СЕЕ 73/23 + 93/68 по электробезопасности.

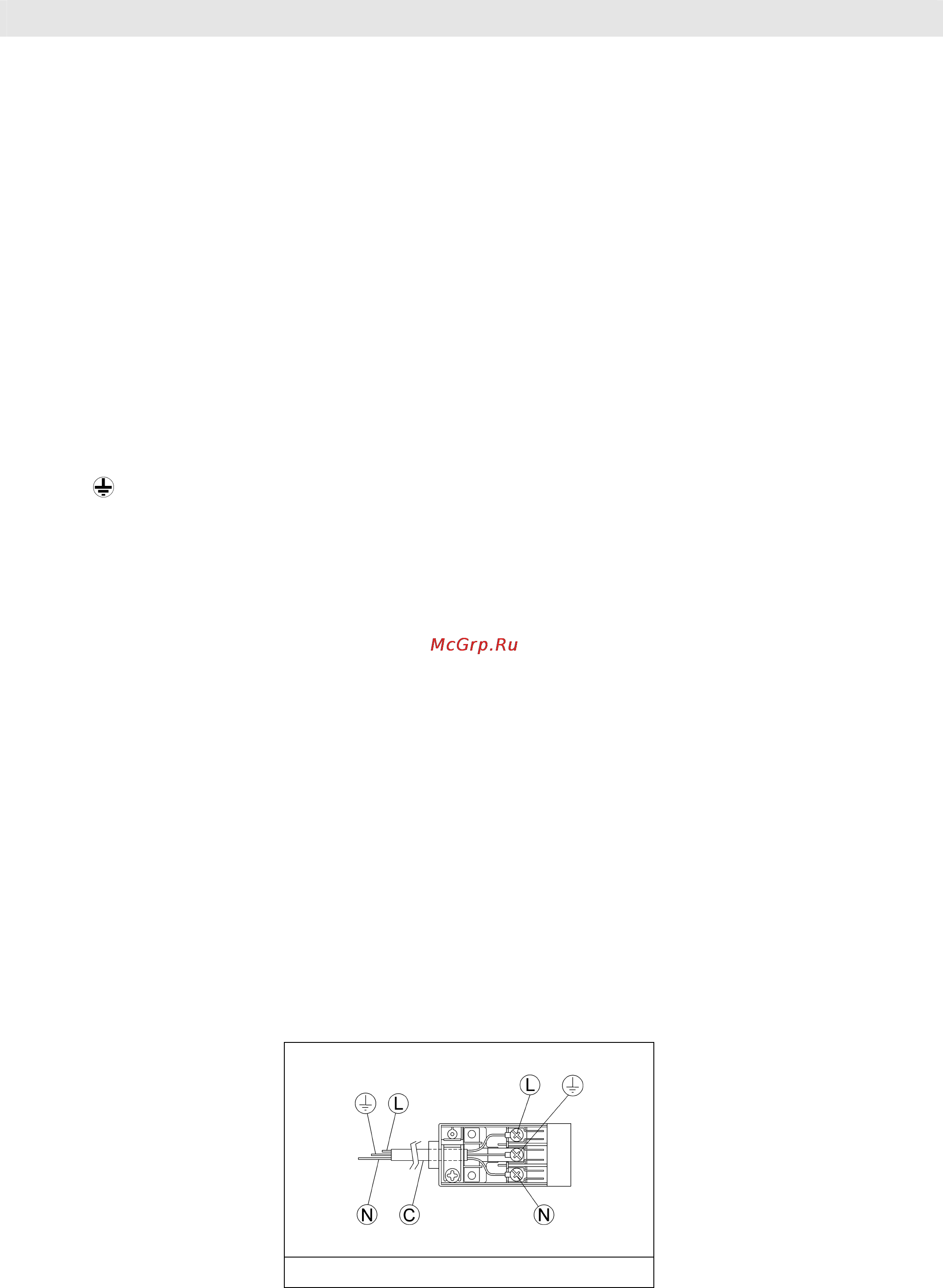

РИС. 11
