УСТАНОВЛЕННЯ

4) КРІПЛЕННЯ РОБОЧОЇ ПОВЕРХНІ

Робоча поверхня передбачає спеціальне кріплення з прокладкою, що запобігає будь-яку

можливість протікання рідини у меблі.Щоб правильно пристосувати це опорядження ,необхідно

ретельно дотримуватись порядку, що наводиться нижче:

- Зняти з опорядження стрічку,що її утримує,при цьому слід залишити прозорий захисний

шар на прокладці.

- Перевернути робочу поверхню та встановити правильно прокладку “Е” (мал. 9) під край

поверхні таким чином, щоб зовнішня частина прокладки була ідеально підігнана до

зовнішнього кінця по периметру поверхні.Кінцівки стрічок повинні бути підігнаними і не

стирчати.

- Намагатися, щоб прокладка була закріплена дуже щільно і рівномірно, для чого заправляти

її, придавлюючи пальцями, зняти запобіжну паперову стрічку з прокладки, встановити плиту

у підготовлений в меблях отвір.

- Закріпити плиту з допомогою скоби “S”, виступаюча частина якої повинна встановитись в

щілину “Н”, та закрутити гвинти “F” (мал. 10).

- Щоб уникнути (ненавмисного) дотику до гарячоi поверхнi плити пiд час роботи, необхiдно

встановити дерев”Яну прокладку , що фiксуэться болтами, на мiнiмальну вiдстань 50 мм. Вiд

верху (див. мал.7).

РОЗМІРИ ДЛЯ ВБУДУВАННЯ (в мм)

A B C D E

280 480 57.5 57.5 100 мін.

553 473 67.5 59.5 100 мін.

553 473 67.5 59.5 175 мін.

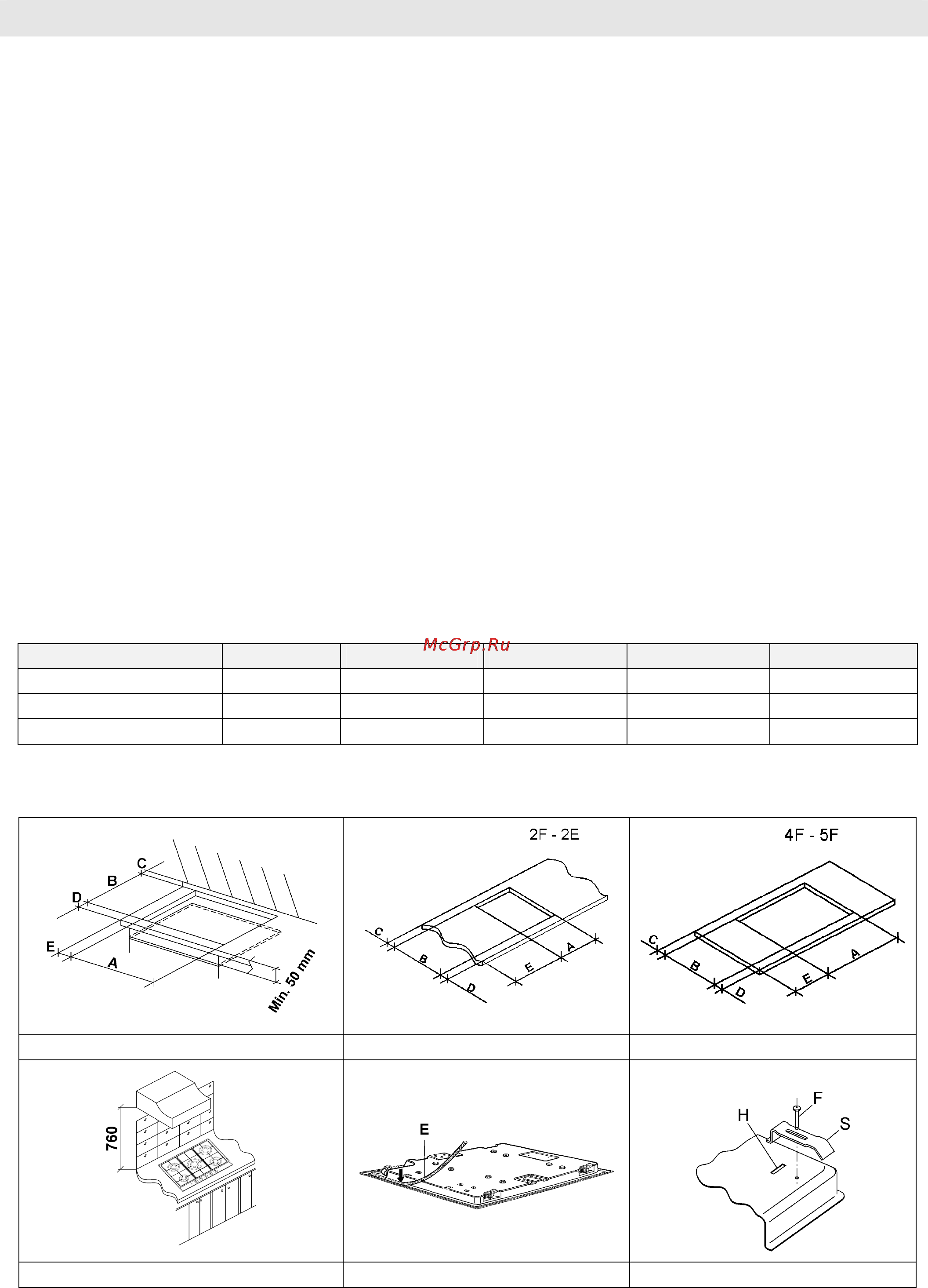

МАЛ. 7 МАЛ. 7/A МАЛ. 7/B

МАЛ. 8 МАЛ. 9 МАЛ. 10
