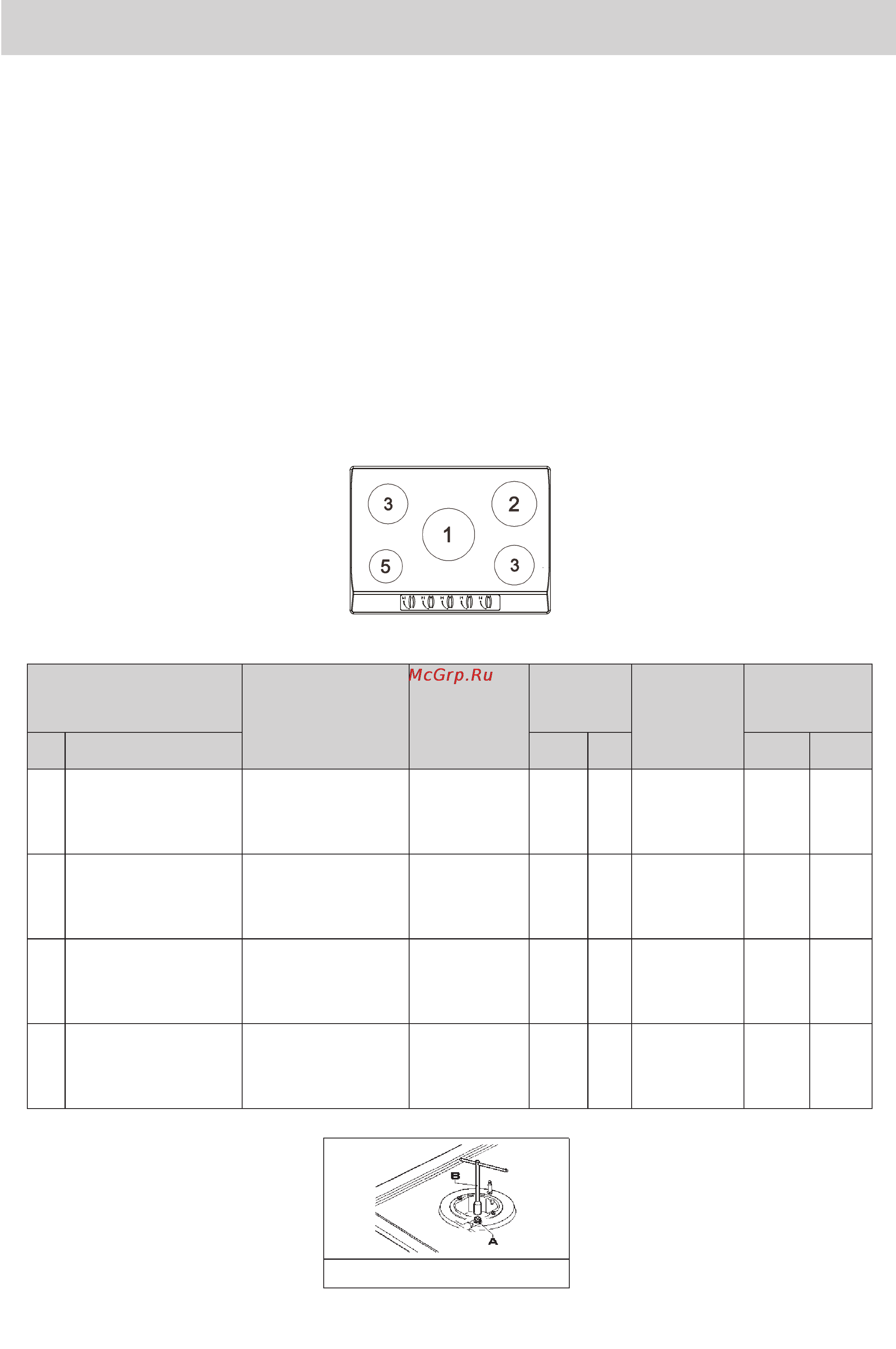

11
ПЕРЕНАЛАДКА
10) ЗАМЕНА ЖИКЛЕРОВ
Конфорки можно приспособить к различным типам
газа путем установки жиклеров, соответствующих
тому типу газа, который вы используете. Жиклеры
прилагаются в комплекте или приобретаются в
авторизованных сервисных центрах. Для замены
жиклеров следует снять рассекатели, при помощи
торцевого ключа „В” открутить жиклер „А”
(см. рис. 13) и заменить его на жиклер,
соответствующий типу используемого газа.
Жиклер рекомендуется прикрутить потуже.
После того как мастер произвел
вышеописанную переналадку, ему следует
приступить к регулировке минимума, в
с о о т в е т с т в и и с и н с т р у к ц и я м и ,
приведенными в разделе 9. Затем следует
установить пломбу на регулировочных
винтах и прикрепить к прибору взамен ранее
и м е в ш е й с я н о в у ю т а б л и ч к у ,
соответствующую новой регулировке газа,
произведенной на приборе. Эта табличка
находится в пакете с запасными форсунками.
Для удобства установщика ниже приводим таблицу
со следующими данными: расход газа, мощность
конфорок, диаметр жиклеров и рабочее давление
для разных типов газа.
РАСПОЛОЖЕНИЕ КОНФОРОК
РИС. 13
ТАБЛИЦА
Конфорки
Газ
Рабочее
давление
mbar
Расход газа
(Макс)
Диаметр
жиклеров
1/100 mm
Мощность
Вт
№ Название
g/h l/h min. max.
1
«тройная корона»
G 30 - Сжиженный
G 20 - Природный
G 20 - Природный
30
13
20
244
371
333
92 zE
160 zE
126 zB
1450
1450
1450
3350
3500
3500
2
Скоростная
G 30 - Сжиженный
G 20 - Природный
G 20 - Природный
30
13
20
182
244
238
78 zE
128 zA
120 zA
800
800
800
2500
2300
2500
3
Полускоростная
сокращение
G 30 - Сжиженный
G 20 - Природный
G 20 - Природный
30
13
20
102
148
133
60 zE
105 zA
89 zA
550
550
550
1400
1400
1400
5
Вспомогательная
G 30 - Сжиженный
G 20 - Природный
G 20 - Природный
30
13
20
65
106
95
48 zE
85 zA
73 zA
450
450
450
900
