43
10) REPLACING THE INJECTORS
The burners can be adapted to different types of
gas by mounting injectors suited to the type of gas
in question. To do this, first remove the burner tops
using a wrench “B”. Now unscrew injector “A” (see
fig. 13) and fit a injector corresponding to the
utilized type of gas in its place.
It is advisable to strongly tighten the injector in
place.
After the injectors have been replaced, the
burners must be regulated as explained in
paragraphs 9. The technician must reset any
seals on the regulating or pre-regulating devices.
The envelope with the injectors and the labels can
be included in the kit, or at disposal to the
authorized customer Service Centre.
For the sake of convenience, the nominal rate table
also lists the heat inputs of the burners, the
diameter of the injectors and the working pressures
of the various types of gas.

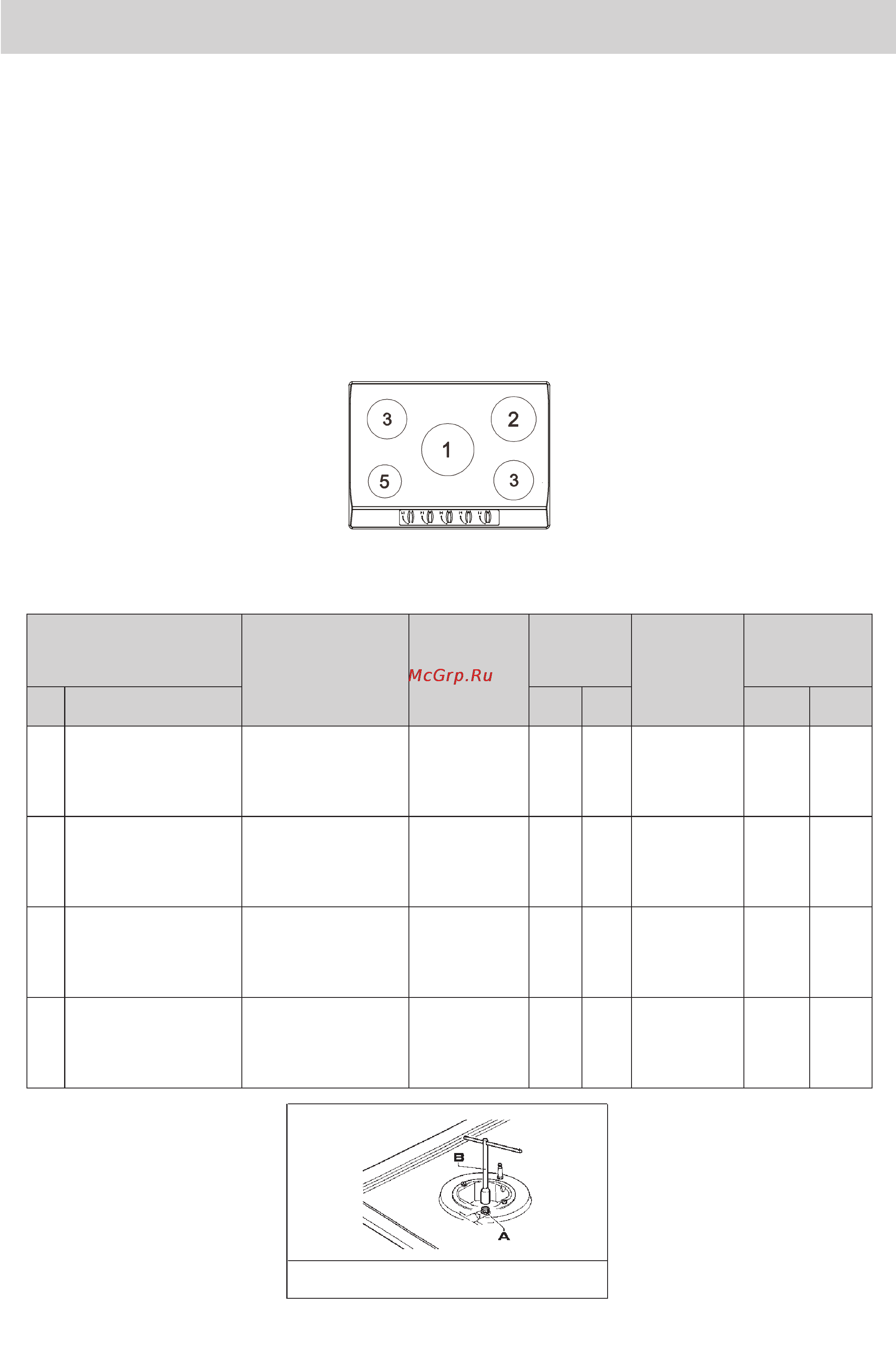

BURNER ARRANGEMENT ON THE HOT PLATE
CONVERSIONS
TABLE
FIG. 13
BURNERS
GAS
NORMAL
PRESSURE
mbar
NORMAL
RATE
INJECTOR
DIAMETER
1/100 mm
NOMINAL HEAT
INPUT (W)
N° DESCRIPTION
g/h l/h Min. Max.
1
ULTRA RAPID
G 30 – BUTANE
G 20 – PROPANE
G 20 – NATURAL
30
13
20
244
371
333
92 zE
160 zE
126 zB
1450
1450
1450
3350
3500
3500
2
RAPID
G 30 – BUTANE
G 20 – PROPANE
G 20 – NATURAL
30
13
20
182
244
238
78 zE
128 zA
120 zA
800
800
800
2500
2300
2500
3
SEMIRAPID
REDUCED
G 30 – BUTANE
G 20 – PROPANE
G 20 – NATURAL
30
13
20
102
148
133
60 zE
105 zA
89 zA
550
550
550
1400
1400
1400
5
AUXILIARY
G 30 – BUTANE
G 20 – PROPANE
G 20 – NATURAL
30
13
20
65
106
95
48 zE
85 zA
73 zA
450
450
450
900
1000
900
