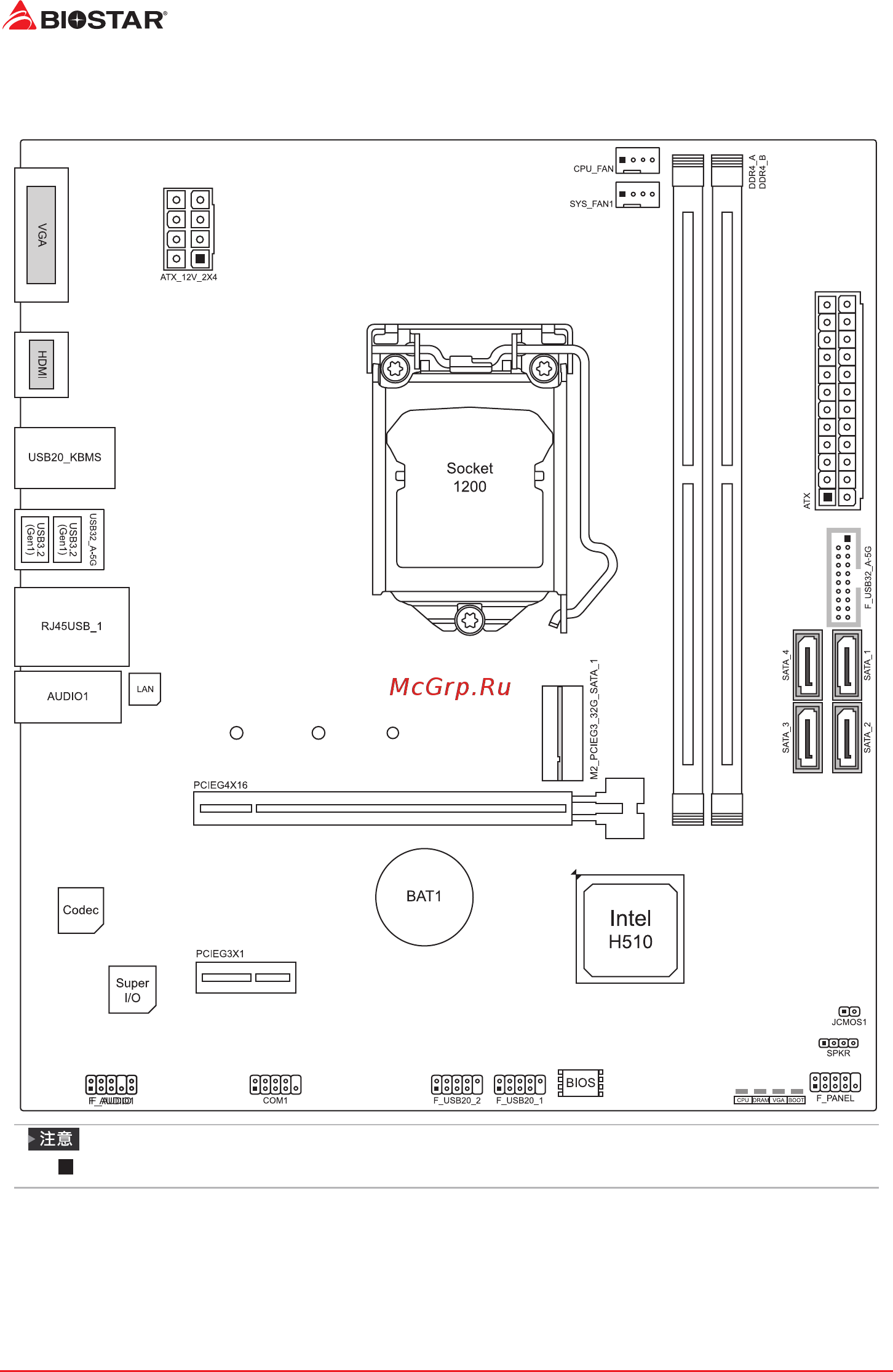

Biostar H510MX/E 2.0 Версия 6.0 [110/132] 5 主板結構圖
![Biostar H510MX/E 2.0 Версия 6.0 [110/132] 5 主板結構圖](/views2/1708929/page110/bg6e.png)
Содержание
- Motherboard 1
- User manual 1
- Fcc information and copyright 2
- Appendix i specifications in other languages 31 3
- Chapter 1 introduction 4 3
- Chapter 2 hardware installation 10 3
- Chapter 3 uefi bios software 22 3
- Chapter 4 useful help 27 3
- Fcc information and copyright 2 3
- Table of contents 3
- Before you start 4
- Chapter 1 introduction 4
- Package checklist 4
- Chapter 1 introduction 5 5
- H510mh 2 5
- Specifications 5
- Chapter 1 introduction 6
- H510mx e 2 h510mh e 2 6
- Chapter 1 introduction 7 7
- H510mh 2 7
- H510mh e 2 7
- H510mx e 2 7
- Rear panel connectors 7
- Chapter 1 introduction 8
- H510mh 2 8
- Motherboard layout 8
- Chapter 1 introduction 9 9
- H510mx e 2 h510mh e 2 9
- Chapter 2 hardware installation 10
- Install central processing unit cpu 10
- Step 1 locate the cpu socket on the motherboard 10
- Step 2 pull the socket locking lever out from the socket and then raise the lever up 10
- Step 3 remove the pin cap 10
- Install a heatsink 12
- Chapter 2 hardware installation 13 13
- Connect cooling fans 13
- Cpu_fan cpu fan header 13
- Cpu_fan sys_fan1support4 pinand3 pinheadconnectors whenconnectingwithwiresonto connectors pleasenotethattheredwireisthepositiveandshouldbeconnectedtopin 2 andthe blackwireisgroundandshouldbeconnectedtopin 1 gnd 13
- Ddr4 modules 13
- Install system memory 13
- Sys_fan1 system fan header 13
- These fan headers support cooling fans built in the computer the fan cable and connector may be different according to the fan manufacturer 13
- Chapter 2 hardware installation 14
- Dual channel memory installation 14
- Memory capacity 14
- O means memory installed x means memory not installed 14
- Please refer to the following requirements to activate dual channel function install memory module of the same density in pairs shown in the table 14
- Step 1 unlock a dimm slot by pressing the retaining clips outward align a dimm on the slot such that the notch on the dimm matches the break on the slot 14
- Step 2 insert the dimm vertically and firmly into the slot until the retaining clips snap back in place and the dimm is properly seated 14
- Expansion slots 15
- M2_pcieg3_32g_sata_1 m m key socket 15
- Pcieg3x1 pci express gen3 x1 slots 15
- Pcieg4x16 pci express gen3 gen4 x16 slot x16 mode 15
- Chapter 2 hardware installation 16
- Hybrid_wifi6 m e key socket m e key wi fi card is not provided 16
- Install an expansion card 16
- Support m socket 2230 type module supports wifi bluetooth module and intel cnvi integrated wifi bt 16
- Jcmos1 clear cmos jumper 17
- Jumper switch setting 17
- Atx atx power source connector 18
- Atx_12v_2x4 atx power source connector 18
- Beforeyoupoweronthesystem pleasemakesurethatbothatxandatx_12v_2x4connectors havebeenplugged in insufficientpowersuppliedtothesystemmayresultininstabilityortheperipheralsnotfunctioning properly useofapsuwithahigherpoweroutputisrecommendedwhenconfiguringasystemwith morepower consumingdevices 18
- Chapter 2 hardware installation 18
- F_panel front panel header 18
- For better compatibility we recommend to use a standard atx 24 pin power supply for this connector make sure to find the correct orientation before plugging the connector 18
- Headers connectors 18
- The connector provides 12v to the cpu power circuit if the cpu power plug is 4 pin please plug it into pin 1 2 5 6 of atx_12v_2x4 18
- This connector includes power on reset hdd led and power led connections it allows user to connect the pc case s front panel switch functions 18
- Chapter 2 hardware installation 19 19
- F_usb32_a 5g header for usb 3 gen1 ports at front panel 19
- Please connect the chassis speaker to this header 19
- Sata_1 sata_2 sata_3 sata_4 serial ata connectors 19
- Spkr chassis speaker header 19
- These connectors connect to sata hard disk drives via sata cables 19
- This header allows user to add additional usb ports on the pc front panel and also can be connected with a wide range of external peripherals 19
- Whenusingsatassdmoduleonm slot m2_pcieg3_32g_sata_1 thesata_1connectorwillbe disabled 19
- Chapter 2 hardware installation 20
- Com1 serial port header 20
- F_audio front panel audio header 20
- F_usb20_1 f_usb20_2 header for usb 2 ports at front panel 20
- Itisrecommendedthatyouconnectahigh definitionfrontpanelaudiomoduletothisconnectorto availofthemotherboard shighdefinitionaudiocapability pleasetrytodisablethe frontpaneljackdetection ifyouwanttouseanac 97frontaudiooutput cable thefunctioncanbefoundviao s audioutility 20
- The motherboard has a serial port header for connecting rs 232 port 20
- This header allows user to add additional usb ports on the pc front panel and also can be connected with a wide range of external peripherals 20
- This header allows user to connect the chassis mount front panel audio i o which supports hd and ac 97 audio standards 20
- Debug led debug led indicators 21
- Bios update 22
- Chapter 3 uefi bios software 22
- Uefi bios setup 22
- Installing software 26
- Launching software 26
- Software 26
- Chapter 4 useful help 27
- Driver installation 27
- 2 ami bios beep code 28
- Ami bios post code 28
- Boot block beep codes 28
- Chapter 4 useful help 28
- Post bios beep codes 28
- Chapter 4 useful help 29 29
- 4 troubleshooting 30
- After confirmed please follow steps below to relief the cpu protection function 1 remove the power cord from power supply for seconds 2 wait for seconds 3 plug in the power cord and boot up the system 30
- Chapter 4 useful help 30
- Cpu overheated if the system shutdown automatically after power on system for seconds that means the cpu protection function has been activated 30
- In this case please double check 1 the cpu cooler surface is placed evenly with the cpu surface 2 cpu fan is rotated normally 3 cpu fan speed is fulfilling with the cpu speed 30
- Or you can 1 clear the cmos data see close cmos header jcmos1 section 2 wait for seconds 3 power on the system again 30
- When the cpu is over heated the motherboard will shutdown automatically to avoid a damage of the cpu and the system may not power on again 30
- Appendix i specifications in other languages 31
- Appendix i specifications in other languages 31 31
- Arabic 31
- H510mh 2 31
- Appendix i specifications in other languages 32
- Arabic 32
- H510mx e 2 h510mh e 2 32
- تﺎﻔﺻاﻮﻤﻟا 32
- Appendix i specifications in other languages 33 33
- German h510mh 2 33
- Appendix i specifications in other languages 34
- German h510mx e 2 h510mh e 2 34
- Appendix i specifications in other languages 35 35
- Spanish h510mh 2 35
- Appendix i specifications in other languages 36
- Spanish h510mx e 2 h510mh e 2 36
- Appendix i specifications in other languages 37 37
- Thai h510mh 2 37
- Appendix i specifications in other languages 38
- Thai h510mx e 2 h510mh e 2 38
- Appendix i specifications in other languages 39 39
- Japan h510mh 2 39
- Appendix i specifications in other languages 40
- Japan h510mx e 2 h510mh e 2 40
- Материнская плата 41
- Информация fcc и авторское право 42
- Глава 1 введение 4 43
- Глава 2 установка оборудования 10 43
- Глава 3 uefi bios и программное обеспечение 23 43
- Глава 4 полезная помощь 28 43
- Информация fcc и авторское право 1 43
- Содержание 43
- 1 перед началом 44
- 2 составупаковки 44
- Глава 1 введение 44
- 3 технические характеристики 45
- H510mh 2 0 45
- Глава 1 введение 5 45
- H510mx e 2 0 h510mh e 2 0 46
- Глава 1 введение 46
- 4 разъемы задней панели 47
- H510mh 2 0 47
- H510mh e 2 0 47
- H510mx e 2 0 47
- Глава 1 введение 7 47
- 5 компоновка материнской платы 48
- H510mh 2 0 48
- Глава 1 введение 48
- H510mx e 2 0 h510mh e 2 0 49
- Глава 1 введение 9 49
- 1 установка центрального процессора цп 50
- Глава 2 установка оборудования 50
- Шаг 1 найдите сокет цп на материнской плате 50
- Шаг 2 потяните из сокета фиксирующий рычаг а затем поднимите рычаг 50
- Шаг 3 снимите штырьковый цоколь 50
- Глава 2 установка оборудования 11 51
- Шаг 4 удерживая процессор большим и указательным пальцами сориентируйте его как показано на рисунке совместите выемки с сокетом опустите процессор прямо вниз не наклоняя и не сдвигая процессор в сокете 51
- Шаг 5 крепко удерживая цп опустите рычаг в положение фиксации чтобы завершить установку 51
- 2 установка радиатора 52
- Глава 2 установка оборудования 52
- Шаг 1 установите вентилятор цп в сборе поверх установленного цп и убедитесь что четыре крепежных элемента совпадают с отверстиями на материнской плате сориентируйте вентилятор в сборе и поместите кабель вентилятора максимально близко к разъему вентилятора цп 52
- Шаг 2 одновременно нажмите на два крепежных элемента которые расположены по диагонали чтобы зафиксировать вентилятор цп в сборе при фиксации каждого крепежного элемента должен быть слышен щелчок 52
- 3 подключение охлаждающих вентиляторов 53
- 4 установка системной памяти 53
- Cpu_fan sys_fan1 поддерживают 4 контактные и 3 контактные головные разъемы при подключении проводов к разъемам обратите внимание что красный провод является положительным и должен быть подключен к контакту 2 а черный провод это земля и должен быть подключен к контакту 1 gnd 53
- Cpu_fan штыревой соединитель вентилятора цп 53
- Sys_fan1 штыревой соединитель вентилятора системы 53
- Глава 2 установка оборудования 13 53
- Модули ddr4 53
- Следующие штыревые соединители предназначены для охлаждающих вентиляторов встроенных в компьютер кабель и разъем вентилятора могут отличаться в зависимости от производителя вентилятора 53
- O память установлена x память не установлена 54
- Глава 2 установка оборудования 54
- Емкость памяти 54
- Ознакомьтесь со следующими требованиями чтобы активировать двухканальную функцию устанавливайте модули памяти одинаковой плотности попарно как показано в таблице 54
- Установка двухканальной памяти 54
- Шаг 1 разблокируйте слот dimm нажав на фиксирующие зажимы наружу выровняйте модуль dimm в слоте таким образом чтобы выемка на модуле dimm совпадала с разрывом в слоте 54
- Шаг 2 вставьте dimm вертикально плотно в слот так чтобы фиксирующие зажимы защелкнулисьи модуль dimm установился должным образом 54
- 5 слоты расширения 55
- M2_pcieg3_32g_sata_1 слот m 2 m key 55
- Pcieg3x1 слот pci express gen3 x1 55
- Pcieg4x16 слот pci express gen3 gen4 x16 x16 режиме 55
- Hybrid_wifi6 слот m 2 e key wi fi карта m 2 e key не входит в комплект поставки 56
- Установка карты расширения 56
- 6 настройка переключателя 57
- Jcmos1 перемычка очистки cmos 57
- 7 штыревые соединители и разъемы 58
- Atx разъем источника питания atx 58
- Atx_12v_2x4 разъем источника питания atx 58
- Глава 2 установка оборудования 58
- Для лучшей совместимости рекомендуется использовать для этого разъема стандартный 24 контактный источник питания atx перед подключением разъема убедитесь в правильной ориентации 58
- Перед включением системы убедитесь что вставлены оба разъема atx atx_12v_2x4 недостаточное питание системы может привести к нестабильности или неправильному функционированию периферийных устройств при настройке системы с более энергоемкими устройствами рекомендуется использовать блок питания с более высокой выходной мощностью 58
- Разъем обеспечивает 12 в в цепи питания цп если разъем питания цп 4 контактный подключите его к контактам 1 2 5 6 atx_12v_2x4 58
- F_panel штыревой соединитель передней панели 59
- Sata_1 sata_2 sata_3 sata_4 разъемыserial ata 6 0 гбит с 59
- Spkr штыревой соединитель динамика шасси 59
- Глава 2 установка оборудования 19 59
- Когда слот m m2_pcieg3_32g_sata_1 занят режимом sata разъем sata_1 будет отключен 59
- Подключите динамик шасси к этому штыревому соединителю 59
- Эти разъемы подключаются к жестким дискам sata через кабели sata 59
- Этот 10 контактный штыревой соединитель включает в себя соединения включения питания сброса светодиода жесткого диска 59
- F_audio штыревой соединитель аудио передней панели 60
- F_usb20_1 f_usb20_2 штыревой соединитель для портов usb 2 0 на передней панели 60
- F_usb32_a 5g штыревой соединитель для портов usb 3 2 gen1 на передней панели 60
- Глава 2 установка оборудования 60
- Продолжение на следующей странице 60
- Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты usb на переднюю панель пк а также может быть подключен к самым разным внешним периферийным устройствам 60
- Этот штыревой соединитель позволяет пользователю подключать монтируемый на шасси вход выход аудио передней панели который поддерживает аудиостандарты hd audio звука высокой четкости ac 97 60
- Com1 разъем последовательного порта 61
- Cpu указывает что цп не обнаружен или неисправен dram указывает что dram не обнаружен или неисправен vga указывает что графический процессор не обнаружен или неисправен boot указывает что загрузочное устройство не обнаружено или не работает 61
- Debug led светодиодные индикаторы отладки 61
- Глава 2 установка оборудования 21 61
- На материнской плате имеется штыревой соединитель последовательного порта для подключения порта rs 232 61
- Светодиоды 61
- Эти светодиоды показывают состояние материнской платы 61
- 1 настройка uefi bios 62
- 2 обновление bios 62
- Глава 3 uefi bios и программное обеспечение 62
- 3 программное обеспечение 66
- Запуск программного обеспечения 66
- Установка программного обеспечения 66
- 1 установка драйвера 67
- Глава 4 полезная помощь 67
- 2 звуковой код bios ami 68
- 3 post код bios ami 68
- Глава 4 полезная помощь 68
- Звуковые post коды bios 68
- Звуковые коды загрузочного блока 68
- Глава 4 полезная помощь 29 69
- 4 поиск и устранение неисправностей 70
- Глава 4 полезная помощь 70
- Или вы можете 1 очистить данные cmos см раздел замыкание штыревого соединителя cmos jcmos1 2 подождите несколько секунд 3 снова включить систему 70
- Перегрев цп если система автоматически выключается в течение нескольких секунд после включения это означает что активирована функция защиты цп когда цп перегревается материнская плата автоматически отключается во избежание повреждения цп и система не может включиться снова в этом случае дважды убедитесь что 1 поверхность кулера цп расположено ровно по отношению к поверхности цп 2 вентилятор цп вращается нормально 3 частота вращения вентилятора цп соответствует частоте цп после подтверждения выполните следующие действия чтобы снять функцию защиты цп 1 отсоедините шнур питания от источника питания на несколько секунд 2 подождите несколько секунд 3 подключите шнур питания и загрузите систему 70
- 마더 보드 71
- 사용자 매뉴얼 71
- Fcc조항 72
- 면책 설명 72
- 정전기방지 조작 규칙 72
- 있으므로이를피하기위하여설비를컴퓨터케이스에삽입하거나제거할때전원 이꺼진상태인지반드시확인하시기바랍니다 당사는본 조작 규칙이나 안전 사항을준수하지않음으로발생한메인보드의손상에대해책임을지지않습니다 73
- 목차 74
- 챕터 1 들어가는 글 5 74
- 챕터 2 하드웨어 설치 11 74
- 챕터 3 uefi 바이오스 소프트웨어 23 74
- 챕터 4 유용한 도움말 28 74
- 1 시작하기에 앞서 75
- 2 패키지 체크리스트 75
- 챕터 1 들어가는 글 75
- 3 사양 76
- H510mh 2 0 76
- 챕터 1 들어가는 글 76
- H510mx e 2 0 h510mh e 2 0 77
- 챕터 1 들어가는 글 7 77
- 4 후면 패널 커넥터 78
- H510mh 2 0 78
- H510mh e 2 0 78
- H510mx e 2 0 78
- 챕터 1 들어가는 글 78
- 5 마더보드 레이아웃 79
- H510mh 2 0 79
- 챕터 1 들어가는 글 9 79
- H510mx e 2 0 h510mh e 2 0 80
- 챕터 1 들어가는 글 80
- 1 cpu 설치 81
- 챕터 2 하드웨어 설치 81
- 단계 cpu를단단히 고정하고레버를아래로잠근후설치를완료합니다 82
- 단계 엄지와 검지로 지시방향과 같이 cpu를 잡아 주십시오 홈에 맞추어 cpu를 아래로놓아 주십시오 82
- 챕터 2 하드웨어 설치 82
- 2 cpu 쿨러 설치 83
- 단계 대각선 방향으로 한 번에 2개의 잠금장치를 아래로 밀어 제 자리에 cpu 쿨러가 장착되도록 합니다 각잠금장치가정상적으로잠기면 딸깍하는 소리가 납니다 83
- 단계 설치된 cpu 위에 cpu 쿨러를놓고 네 개의잠금장치가 메인보드의 cpu 소켓 주변 홀에 정확히 위치하는지확인합니다 방향에 맞춰 조립하고 cpu 팬 커넥터에 팬 케이블과 가장 가깝게 위치하도록하십시오 83
- 챕터 2 하드웨어 설치 13 83
- 3 쿨링 팬 연결 84
- 4 시스템 메모리 설치 84
- Cpu_fan cpu 팬 헤더 84
- Cpu_fan sys_fan1 은4 pin과3 pin 헤드 커넥터를 지원합니다 커넥터에 전선을 연결할 때 붉은 색 전선이 플러스 이고 핀 2에 반드시 연결되도록 주의하여 주십시오 검은 색 전선은 그라운드이고 핀 1 gnd 에 연결되어야 합니다 84
- Ddr4 모듈 84
- Sys_fan1 시스템 팬 헤더 84
- 챕터 2 하드웨어 설치 84
- 쿨링 팬 헤더에 쿨링 팬을 연결하여 컴퓨터에 장착하게 됩니다 팬 케이블과 커넥터는 팬 제조사에 따라 달라질 수 있습니다 84
- O는 메모리가 설치된 상태를 x는 메모리가 설치되지 않은 상태를 의미합니다 85
- 단계 고정 클립을 눌러 바깥으로 향하게 하여 메모리를 설치할 수 있게 dimm 슬롯을 열어줍니다 메모리 홈의 위치가 슬롯 홈의 위치와 일치하도록 확인합니다 85
- 단계 슬롯에 메모리를 수직으로 밀어 넣어 단단하게 장착하고 고정 클립에서 딸깍 소리가 나는지확인하여 메모리가 적합하게 자리를 잡은 것인지확입합니다 85
- 듀얼 채널 기능을 활성화 하기 위해서는 다음의요구사항을 참조하시기 바랍니다 동일 용량의 메모리 한 짝 2개를 아래의표와 같이 설치하여 주십시오 85
- 듀얼 채널 메모리 설치 85
- 메모리 용량 85
- 챕터 2 하드웨어 설치 15 85
- 5 확장 슬롯 86
- M2_pcieg3_32g_sata_1 m 2 m key 슬롯 86
- Pcieg3x1 pci express 3세대 x1 슬롯 86
- Pcieg4x16 pci express 3세대 4세대 x16 슬롯 x16 모드 86
- Hybrid_wifi6 m 2 e key 슬롯 m 2 e key wi fi 카드는 제공되지 않습니다 87
- 확장 카드 설치 87
- 6 점퍼 스위치 설정 88
- Jcmos1 cmos 클리어 점퍼 88
- 7 헤더 커넥터 89
- Atx atx 전원 커넥터 89
- Atx_12v_2x4 atx 전원 커넥터 89
- F_panel 전면 패널 헤더 89
- 더 나은 호환성을 위해 표준 24 핀 전원 공급장치의 사용을 추천합니다 커넥터를 연결하기 전에 올바른 방향인지 확인하여 주십시오 89
- 시스템을 켜기 전 atx 과 atx_12v_2x4 커넥터가 모두 잘 연결되어 있는지 확인하여 주십시오 시스템에 충분치 못한 전력이 공급된다면 적절하게 주변기기가 동작하지 않거나 불안정해질 수 있습니다 시스템이 소비하는 전력보다 더 높은 출력의 전원 공급 장치를 사용하는 것을 권장합니다 89
- 이 10핀 헤더는 파워 온 리셋 hdd led 파워 led 89
- 이 커넥터는 cpu 전력 회로로 12v를 공급합니다 cpu 전력 플러그가 4핀이라면 atx_12v_2x4의 1 2 5 6핀에 꽂아주십시오 89
- 챕터 2 하드웨어 설치 19 89
- F_usb32_a 5g 전면 패널 usb 3 2 1세대 포트용 헤더 90
- Sata 모드가 m m2_pcieg3_32g_sata_1 슬롯을 점유하면 sata_1 커넥터가 비활성화됩니다 90
- Sata_1 sata_2 sata_3 sata_4 시리얼 ata 커넥터 90
- Spkr 섀시 스피커 헤더 90
- 섀시 스피커를이 헤더에 연결하십시오 90
- 이 커넥터들은 sata 케이블을 통해 sata 하드 디스크 드라이브에 연결됩니다 90
- 이 헤더는 사용자에게 pc 전면 패널에 usb 포트를 추가할 수 있게 하며 광범위한 외장 장치들과 연결할 수 있습니다 90
- 챕터 2 하드웨어 설치 90
- Com1 직렬포트 91
- F_audio 전면 패널 오디오 헤더 91
- F_usb20_1 f_usb20_2 전면 패널 usb 2 0 포트용 헤더 91
- 본 메인 보드는 1개의 직렬포트가 있으며rs 232커넥터를 연결할 수 있습니다 91
- 이 헤더는 사용자로 하여금 hd 그리고 ac 97 오디오 표준을 지원하는 케이스 전면 패널 오디오 입 출력 포트와 연결할 수 있게 합니다 91
- 이 헤더는 사용자에게 pc 전면 패널에 usb 포트를 추가할 수 있게 하며 광범위한 외장 장치들과 연결할 수 있습니다 91
- 전면 hd 오디오 잭을 사용하여 헤드셋을 연결할 때 후면 사운드는 자동으로 나오지 않습니다 메인보드의 hd 오디오를 사용하기 위해 hd 전면 패널 오디오 모듈을 이 커넥터에 연결하는 것을 권장합니다 ac 97 전면 오디오 출력 케이블을 사용하기를 원한다면 전면 패널 잭 감지 기능을 해제하여 주십시오그 기능은 o s 오디오 유틸리티에서 발견할 수 있습니다 91
- 챕터 2 하드웨어 설치 21 91
- 8 leds 92
- Debug led 디버그 led 표시등 92
- 1 uefi 바이오스 설정 93
- 2 바이오스 업데이트 93
- 챕터 3 uefi 바이오스 소프트웨어 93
- 3 소프트웨어 97
- 소프트웨어의 설치 97
- 소프트웨어의 실행 97
- 1 드라이버 설치 98
- 챕터 4 유용한 도움말 98
- 2 ami 바이오스 비프 코드 99
- 3 ami 바이오스 포스트 코드 99
- Post 바이오스 비프 코드 99
- 부트 블록 비프 코드 99
- 챕터 4 유용한 도움말 29 99
- 챕터 4 유용한 도움말 100
- 4 문제 해결 101
