Глава 2: Установка оборудования | 11

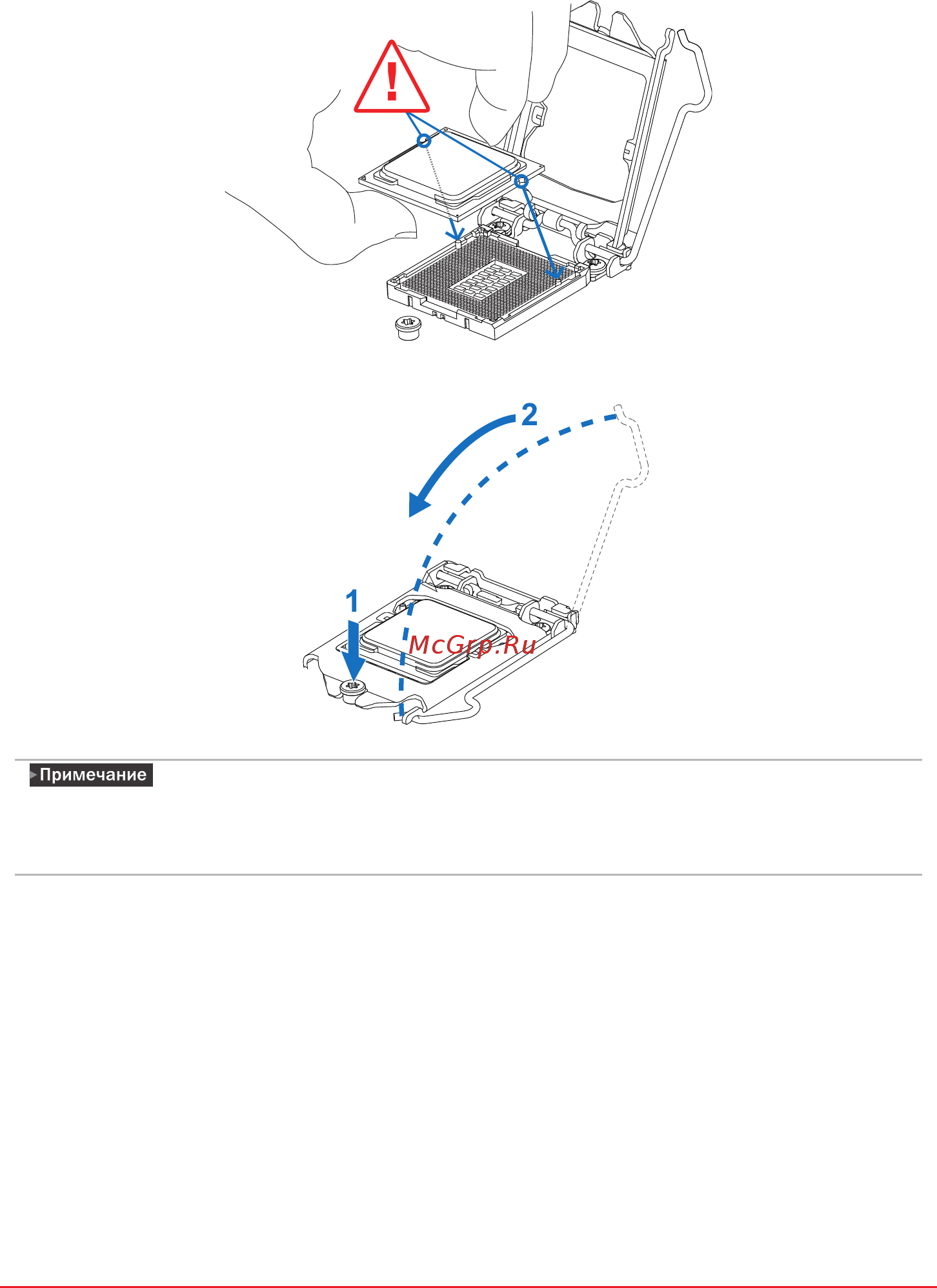

Шаг 4: Удерживая процессор большим и указательным пальцами, сориентируйте его, как
показано на рисунке. Совместите выемки с сокетом. Опустите процессор прямо вниз, не
наклоняя и не сдвигая процессор в сокете.
Шаг 5: Крепко удерживая ЦП, опустите рычаг в положение фиксации, чтобы завершить
установку.
»
»
Убедитесь, что вы устанавливаете правильный ЦП, предназначенный для сокета LGA1200.
»
»
ЦП помещается только при правильной ориентации. Не прикладывайте силу, вставляя ЦП
в сокет, чтобы не повредить ЦП.
