Глава 2: Установка оборудования | 21

















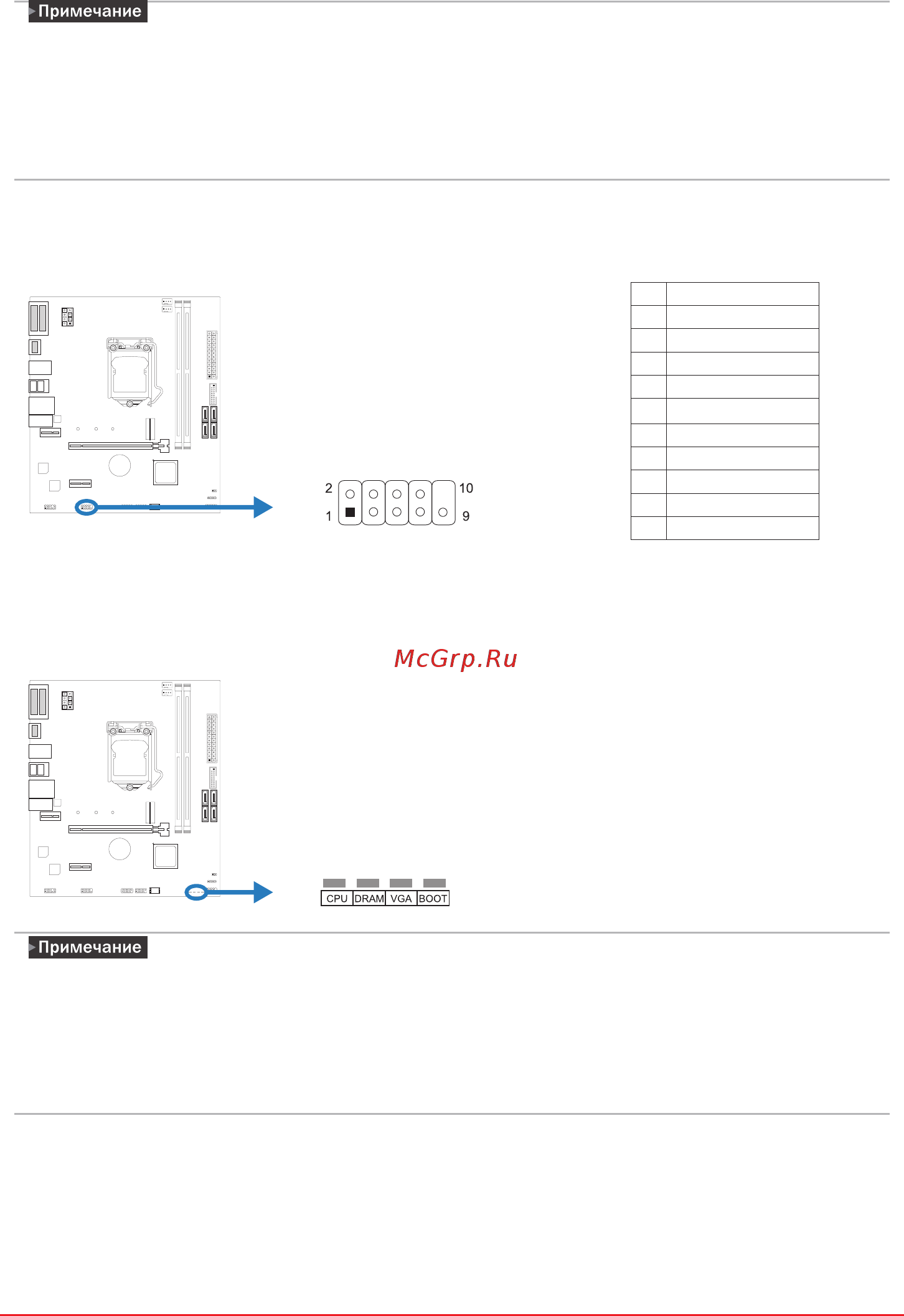

COM1: разъем последовательного порта

На материнской плате имеется штыревой соединитель последовательного порта для

подключения порта RS-232.

Pin Assignment

1 Carrier detect

2 Received data

3 Transmied data

4 Data terminal ready

5 Signal ground

6 Data set ready

7 Request to send

8 Clear to send

9 Ring indicator

10 Key

2�8 Светодиоды

Debug LED: Светодиодные индикаторы отладки

Эти светодиоды показывают состояние материнской платы.

CPU - указывает, что ЦП не обнаружен или

неисправен.

DRAM - указывает, что DRAM не обнаружен

или неисправен.

VGA - указывает, что графический процессор

не обнаружен или неисправен.

BOOT - указывает, что загрузочное

устройство не обнаружено или не работает.


















