Руководство пользователя Страница: 9

Biostar H510MX/E 2.0 Версия 6.0 [9/132] H510mx e 2 h510mh e 2

Chapter 1: Introducon | 9

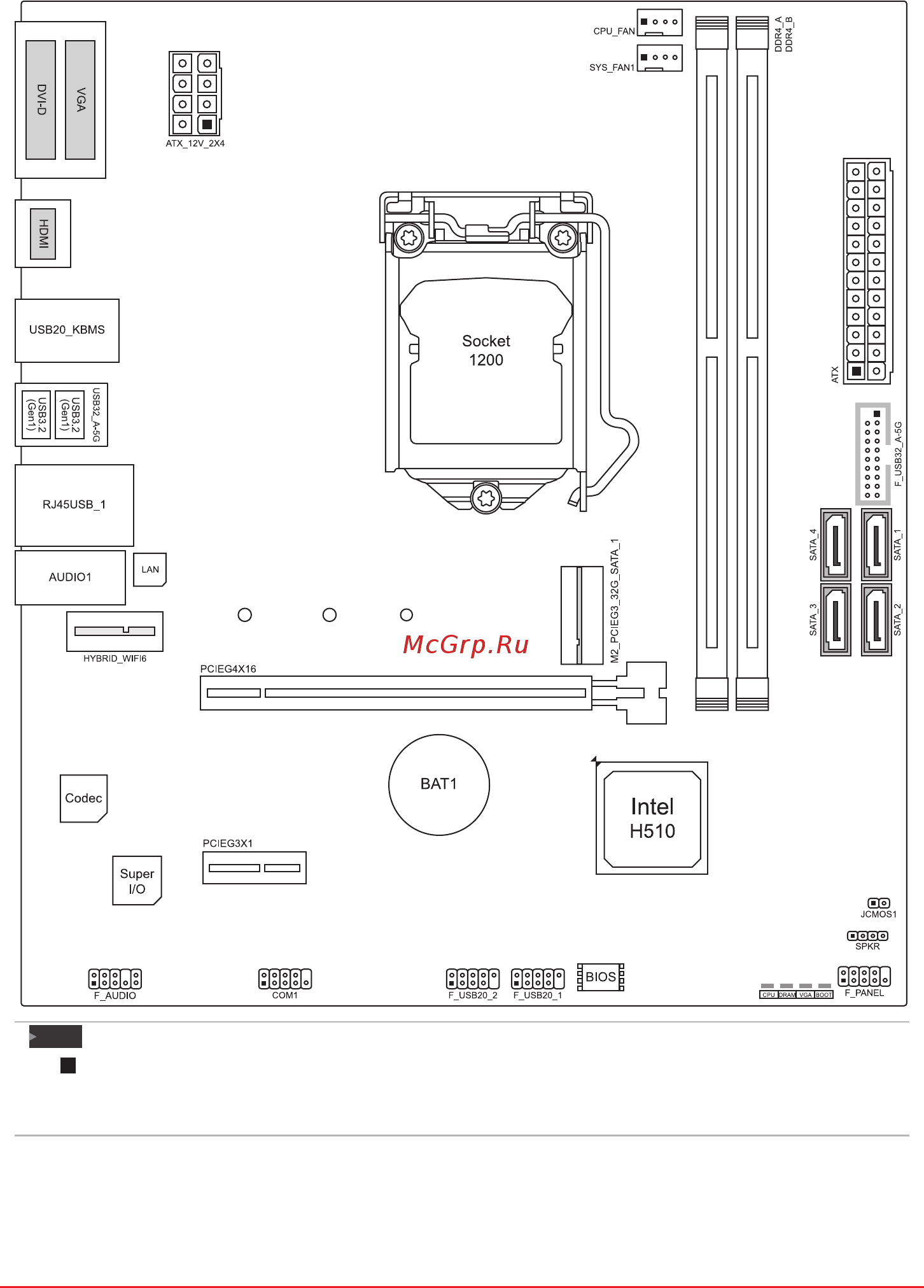

H510MX/E 2.0, H510MH/E 2.0

Note



representsthe1stpin.



TherearI/OofH510MX/E2.0isHDMI,DVI-DandVGAdisplayports



TherearI/OofH510MH/E2.0isHDMIandVGAdisplayports

Содержание

Motherboard 1
User manual 1
Fcc information and copyright 2
Appendix i specifications in other languages 31 3
Chapter 1 introduction 4 3
Chapter 2 hardware installation 10 3
Chapter 3 uefi bios software 22 3
Chapter 4 useful help 27 3
Fcc information and copyright 2 3
Table of contents 3
Before you start 4
Chapter 1 introduction 4
Package checklist 4
Chapter 1 introduction 5 5
H510mh 2 5
Specifications 5
Chapter 1 introduction 6
H510mx e 2 h510mh e 2 6
Chapter 1 introduction 7 7
H510mh 2 7
H510mh e 2 7
H510mx e 2 7
Rear panel connectors 7
Chapter 1 introduction 8
H510mh 2 8
Motherboard layout 8
Chapter 1 introduction 9 9
H510mx e 2 h510mh e 2 9
Chapter 2 hardware installation 10
Install central processing unit cpu 10
Step 1 locate the cpu socket on the motherboard 10
Step 2 pull the socket locking lever out from the socket and then raise the lever up 10
Step 3 remove the pin cap 10
Install a heatsink 12
Chapter 2 hardware installation 13 13
Connect cooling fans 13
Cpu_fan cpu fan header 13
Cpu_fan sys_fan1support4 pinand3 pinheadconnectors whenconnectingwithwiresonto connectors pleasenotethattheredwireisthepositiveandshouldbeconnectedtopin 2 andthe blackwireisgroundandshouldbeconnectedtopin 1 gnd 13
Ddr4 modules 13
Install system memory 13
Sys_fan1 system fan header 13
These fan headers support cooling fans built in the computer the fan cable and connector may be different according to the fan manufacturer 13
Chapter 2 hardware installation 14
Dual channel memory installation 14
Memory capacity 14
O means memory installed x means memory not installed 14
Please refer to the following requirements to activate dual channel function install memory module of the same density in pairs shown in the table 14
Step 1 unlock a dimm slot by pressing the retaining clips outward align a dimm on the slot such that the notch on the dimm matches the break on the slot 14
Step 2 insert the dimm vertically and firmly into the slot until the retaining clips snap back in place and the dimm is properly seated 14
Expansion slots 15
M2_pcieg3_32g_sata_1 m m key socket 15
Pcieg3x1 pci express gen3 x1 slots 15
Pcieg4x16 pci express gen3 gen4 x16 slot x16 mode 15
Chapter 2 hardware installation 16
Hybrid_wifi6 m e key socket m e key wi fi card is not provided 16
Install an expansion card 16
Support m socket 2230 type module supports wifi bluetooth module and intel cnvi integrated wifi bt 16
Jcmos1 clear cmos jumper 17
Jumper switch setting 17
Atx atx power source connector 18
Atx_12v_2x4 atx power source connector 18
Beforeyoupoweronthesystem pleasemakesurethatbothatxandatx_12v_2x4connectors havebeenplugged in insufficientpowersuppliedtothesystemmayresultininstabilityortheperipheralsnotfunctioning properly useofapsuwithahigherpoweroutputisrecommendedwhenconfiguringasystemwith morepower consumingdevices 18
Chapter 2 hardware installation 18
F_panel front panel header 18
For better compatibility we recommend to use a standard atx 24 pin power supply for this connector make sure to find the correct orientation before plugging the connector 18
Headers connectors 18
The connector provides 12v to the cpu power circuit if the cpu power plug is 4 pin please plug it into pin 1 2 5 6 of atx_12v_2x4 18
This connector includes power on reset hdd led and power led connections it allows user to connect the pc case s front panel switch functions 18
Chapter 2 hardware installation 19 19
F_usb32_a 5g header for usb 3 gen1 ports at front panel 19
Please connect the chassis speaker to this header 19
Sata_1 sata_2 sata_3 sata_4 serial ata connectors 19
Spkr chassis speaker header 19
These connectors connect to sata hard disk drives via sata cables 19
This header allows user to add additional usb ports on the pc front panel and also can be connected with a wide range of external peripherals 19
Whenusingsatassdmoduleonm slot m2_pcieg3_32g_sata_1 thesata_1connectorwillbe disabled 19
Chapter 2 hardware installation 20
Com1 serial port header 20
F_audio front panel audio header 20
F_usb20_1 f_usb20_2 header for usb 2 ports at front panel 20
Itisrecommendedthatyouconnectahigh definitionfrontpanelaudiomoduletothisconnectorto availofthemotherboard shighdefinitionaudiocapability pleasetrytodisablethe frontpaneljackdetection ifyouwanttouseanac 97frontaudiooutput cable thefunctioncanbefoundviao s audioutility 20
The motherboard has a serial port header for connecting rs 232 port 20
This header allows user to add additional usb ports on the pc front panel and also can be connected with a wide range of external peripherals 20
This header allows user to connect the chassis mount front panel audio i o which supports hd and ac 97 audio standards 20
Debug led debug led indicators 21
Bios update 22
Chapter 3 uefi bios software 22
Uefi bios setup 22
Installing software 26
Launching software 26
Software 26
Chapter 4 useful help 27
Driver installation 27
2 ami bios beep code 28
Ami bios post code 28
Boot block beep codes 28
Chapter 4 useful help 28
Post bios beep codes 28
Chapter 4 useful help 29 29
4 troubleshooting 30
After confirmed please follow steps below to relief the cpu protection function 1 remove the power cord from power supply for seconds 2 wait for seconds 3 plug in the power cord and boot up the system 30
Chapter 4 useful help 30
Cpu overheated if the system shutdown automatically after power on system for seconds that means the cpu protection function has been activated 30
In this case please double check 1 the cpu cooler surface is placed evenly with the cpu surface 2 cpu fan is rotated normally 3 cpu fan speed is fulfilling with the cpu speed 30
Or you can 1 clear the cmos data see close cmos header jcmos1 section 2 wait for seconds 3 power on the system again 30
When the cpu is over heated the motherboard will shutdown automatically to avoid a damage of the cpu and the system may not power on again 30
Appendix i specifications in other languages 31
Appendix i specifications in other languages 31 31
Arabic 31
H510mh 2 31
Appendix i specifications in other languages 32
Arabic 32
H510mx e 2 h510mh e 2 32
تﺎﻔﺻاﻮﻤﻟا 32
Appendix i specifications in other languages 33 33
German h510mh 2 33
Appendix i specifications in other languages 34
German h510mx e 2 h510mh e 2 34
Appendix i specifications in other languages 35 35
Spanish h510mh 2 35
Appendix i specifications in other languages 36
Spanish h510mx e 2 h510mh e 2 36
Appendix i specifications in other languages 37 37
Thai h510mh 2 37
Appendix i specifications in other languages 38
Thai h510mx e 2 h510mh e 2 38
Appendix i specifications in other languages 39 39
Japan h510mh 2 39
Appendix i specifications in other languages 40
Japan h510mx e 2 h510mh e 2 40
Материнская плата 41
Информация fcc и авторское право 42
Глава 1 введение 4 43
Глава 2 установка оборудования 10 43
Глава 3 uefi bios и программное обеспечение 23 43
Глава 4 полезная помощь 28 43
Информация fcc и авторское право 1 43
Содержание 43
1 перед началом 44
2 составупаковки 44
Глава 1 введение 44
3 технические характеристики 45
H510mh 2 0 45
Глава 1 введение 5 45
H510mx e 2 0 h510mh e 2 0 46
Глава 1 введение 46
4 разъемы задней панели 47
H510mh 2 0 47
H510mh e 2 0 47
H510mx e 2 0 47
Глава 1 введение 7 47
5 компоновка материнской платы 48
H510mh 2 0 48
Глава 1 введение 48
H510mx e 2 0 h510mh e 2 0 49
Глава 1 введение 9 49
1 установка центрального процессора цп 50
Глава 2 установка оборудования 50
Шаг 1 найдите сокет цп на материнской плате 50
Шаг 2 потяните из сокета фиксирующий рычаг а затем поднимите рычаг 50
Шаг 3 снимите штырьковый цоколь 50
Глава 2 установка оборудования 11 51
Шаг 4 удерживая процессор большим и указательным пальцами сориентируйте его как показано на рисунке совместите выемки с сокетом опустите процессор прямо вниз не наклоняя и не сдвигая процессор в сокете 51
Шаг 5 крепко удерживая цп опустите рычаг в положение фиксации чтобы завершить установку 51
2 установка радиатора 52
Глава 2 установка оборудования 52
Шаг 1 установите вентилятор цп в сборе поверх установленного цп и убедитесь что четыре крепежных элемента совпадают с отверстиями на материнской плате сориентируйте вентилятор в сборе и поместите кабель вентилятора максимально близко к разъему вентилятора цп 52
Шаг 2 одновременно нажмите на два крепежных элемента которые расположены по диагонали чтобы зафиксировать вентилятор цп в сборе при фиксации каждого крепежного элемента должен быть слышен щелчок 52
3 подключение охлаждающих вентиляторов 53
4 установка системной памяти 53
Cpu_fan sys_fan1 поддерживают 4 контактные и 3 контактные головные разъемы при подключении проводов к разъемам обратите внимание что красный провод является положительным и должен быть подключен к контакту 2 а черный провод это земля и должен быть подключен к контакту 1 gnd 53
Cpu_fan штыревой соединитель вентилятора цп 53
Sys_fan1 штыревой соединитель вентилятора системы 53
Глава 2 установка оборудования 13 53
Модули ddr4 53
Следующие штыревые соединители предназначены для охлаждающих вентиляторов встроенных в компьютер кабель и разъем вентилятора могут отличаться в зависимости от производителя вентилятора 53
O память установлена x память не установлена 54
Глава 2 установка оборудования 54
Емкость памяти 54
Ознакомьтесь со следующими требованиями чтобы активировать двухканальную функцию устанавливайте модули памяти одинаковой плотности попарно как показано в таблице 54
Установка двухканальной памяти 54
Шаг 1 разблокируйте слот dimm нажав на фиксирующие зажимы наружу выровняйте модуль dimm в слоте таким образом чтобы выемка на модуле dimm совпадала с разрывом в слоте 54
Шаг 2 вставьте dimm вертикально плотно в слот так чтобы фиксирующие зажимы защелкнулисьи модуль dimm установился должным образом 54
5 слоты расширения 55
M2_pcieg3_32g_sata_1 слот m 2 m key 55
Pcieg3x1 слот pci express gen3 x1 55
Pcieg4x16 слот pci express gen3 gen4 x16 x16 режиме 55
Hybrid_wifi6 слот m 2 e key wi fi карта m 2 e key не входит в комплект поставки 56
Установка карты расширения 56
6 настройка переключателя 57
Jcmos1 перемычка очистки cmos 57
7 штыревые соединители и разъемы 58
Atx разъем источника питания atx 58
Atx_12v_2x4 разъем источника питания atx 58
Глава 2 установка оборудования 58
Для лучшей совместимости рекомендуется использовать для этого разъема стандартный 24 контактный источник питания atx перед подключением разъема убедитесь в правильной ориентации 58
Перед включением системы убедитесь что вставлены оба разъема atx atx_12v_2x4 недостаточное питание системы может привести к нестабильности или неправильному функционированию периферийных устройств при настройке системы с более энергоемкими устройствами рекомендуется использовать блок питания с более высокой выходной мощностью 58
Разъем обеспечивает 12 в в цепи питания цп если разъем питания цп 4 контактный подключите его к контактам 1 2 5 6 atx_12v_2x4 58
F_panel штыревой соединитель передней панели 59
Sata_1 sata_2 sata_3 sata_4 разъемыserial ata 6 0 гбит с 59
Spkr штыревой соединитель динамика шасси 59
Глава 2 установка оборудования 19 59
Когда слот m m2_pcieg3_32g_sata_1 занят режимом sata разъем sata_1 будет отключен 59
Подключите динамик шасси к этому штыревому соединителю 59
Эти разъемы подключаются к жестким дискам sata через кабели sata 59
Этот 10 контактный штыревой соединитель включает в себя соединения включения питания сброса светодиода жесткого диска 59
F_audio штыревой соединитель аудио передней панели 60
F_usb20_1 f_usb20_2 штыревой соединитель для портов usb 2 0 на передней панели 60
F_usb32_a 5g штыревой соединитель для портов usb 3 2 gen1 на передней панели 60
Глава 2 установка оборудования 60
Продолжение на следующей странице 60
Этот штыревой соединитель позволяет пользователю добавлять дополнительные порты usb на переднюю панель пк а также может быть подключен к самым разным внешним периферийным устройствам 60
Этот штыревой соединитель позволяет пользователю подключать монтируемый на шасси вход выход аудио передней панели который поддерживает аудиостандарты hd audio звука высокой четкости ac 97 60
Com1 разъем последовательного порта 61
Cpu указывает что цп не обнаружен или неисправен dram указывает что dram не обнаружен или неисправен vga указывает что графический процессор не обнаружен или неисправен boot указывает что загрузочное устройство не обнаружено или не работает 61
Debug led светодиодные индикаторы отладки 61
Глава 2 установка оборудования 21 61
На материнской плате имеется штыревой соединитель последовательного порта для подключения порта rs 232 61
Светодиоды 61
Эти светодиоды показывают состояние материнской платы 61
1 настройка uefi bios 62
2 обновление bios 62
Глава 3 uefi bios и программное обеспечение 62
3 программное обеспечение 66
Запуск программного обеспечения 66
Установка программного обеспечения 66
1 установка драйвера 67
Глава 4 полезная помощь 67
2 звуковой код bios ami 68
3 post код bios ami 68
Глава 4 полезная помощь 68
Звуковые post коды bios 68
Звуковые коды загрузочного блока 68
Глава 4 полезная помощь 29 69
4 поиск и устранение неисправностей 70
Глава 4 полезная помощь 70
Или вы можете 1 очистить данные cmos см раздел замыкание штыревого соединителя cmos jcmos1 2 подождите несколько секунд 3 снова включить систему 70
Перегрев цп если система автоматически выключается в течение нескольких секунд после включения это означает что активирована функция защиты цп когда цп перегревается материнская плата автоматически отключается во избежание повреждения цп и система не может включиться снова в этом случае дважды убедитесь что 1 поверхность кулера цп расположено ровно по отношению к поверхности цп 2 вентилятор цп вращается нормально 3 частота вращения вентилятора цп соответствует частоте цп после подтверждения выполните следующие действия чтобы снять функцию защиты цп 1 отсоедините шнур питания от источника питания на несколько секунд 2 подождите несколько секунд 3 подключите шнур питания и загрузите систему 70
마더 보드 71
사용자 매뉴얼 71
Fcc조항 72
면책 설명 72
정전기방지 조작 규칙 72
있으므로이를피하기위하여설비를컴퓨터케이스에삽입하거나제거할때전원 이꺼진상태인지반드시확인하시기바랍니다 당사는본 조작 규칙이나 안전 사항을준수하지않음으로발생한메인보드의손상에대해책임을지지않습니다 73
목차 74
챕터 1 들어가는 글 5 74
챕터 2 하드웨어 설치 11 74
챕터 3 uefi 바이오스 소프트웨어 23 74
챕터 4 유용한 도움말 28 74
1 시작하기에 앞서 75
2 패키지 체크리스트 75
챕터 1 들어가는 글 75
3 사양 76
H510mh 2 0 76
챕터 1 들어가는 글 76
H510mx e 2 0 h510mh e 2 0 77
챕터 1 들어가는 글 7 77
4 후면 패널 커넥터 78
H510mh 2 0 78
H510mh e 2 0 78
H510mx e 2 0 78
챕터 1 들어가는 글 78
5 마더보드 레이아웃 79
H510mh 2 0 79
챕터 1 들어가는 글 9 79
H510mx e 2 0 h510mh e 2 0 80
챕터 1 들어가는 글 80
1 cpu 설치 81
챕터 2 하드웨어 설치 81
단계 cpu를단단히 고정하고레버를아래로잠근후설치를완료합니다 82
단계 엄지와 검지로 지시방향과 같이 cpu를 잡아 주십시오 홈에 맞추어 cpu를 아래로놓아 주십시오 82
챕터 2 하드웨어 설치 82
2 cpu 쿨러 설치 83
단계 대각선 방향으로 한 번에 2개의 잠금장치를 아래로 밀어 제 자리에 cpu 쿨러가 장착되도록 합니다 각잠금장치가정상적으로잠기면 딸깍하는 소리가 납니다 83
단계 설치된 cpu 위에 cpu 쿨러를놓고 네 개의잠금장치가 메인보드의 cpu 소켓 주변 홀에 정확히 위치하는지확인합니다 방향에 맞춰 조립하고 cpu 팬 커넥터에 팬 케이블과 가장 가깝게 위치하도록하십시오 83
챕터 2 하드웨어 설치 13 83
3 쿨링 팬 연결 84
4 시스템 메모리 설치 84
Cpu_fan cpu 팬 헤더 84
Cpu_fan sys_fan1 은4 pin과3 pin 헤드 커넥터를 지원합니다 커넥터에 전선을 연결할 때 붉은 색 전선이 플러스 이고 핀 2에 반드시 연결되도록 주의하여 주십시오 검은 색 전선은 그라운드이고 핀 1 gnd 에 연결되어야 합니다 84
Ddr4 모듈 84
Sys_fan1 시스템 팬 헤더 84
챕터 2 하드웨어 설치 84
쿨링 팬 헤더에 쿨링 팬을 연결하여 컴퓨터에 장착하게 됩니다 팬 케이블과 커넥터는 팬 제조사에 따라 달라질 수 있습니다 84
O는 메모리가 설치된 상태를 x는 메모리가 설치되지 않은 상태를 의미합니다 85
단계 고정 클립을 눌러 바깥으로 향하게 하여 메모리를 설치할 수 있게 dimm 슬롯을 열어줍니다 메모리 홈의 위치가 슬롯 홈의 위치와 일치하도록 확인합니다 85
단계 슬롯에 메모리를 수직으로 밀어 넣어 단단하게 장착하고 고정 클립에서 딸깍 소리가 나는지확인하여 메모리가 적합하게 자리를 잡은 것인지확입합니다 85
듀얼 채널 기능을 활성화 하기 위해서는 다음의요구사항을 참조하시기 바랍니다 동일 용량의 메모리 한 짝 2개를 아래의표와 같이 설치하여 주십시오 85
듀얼 채널 메모리 설치 85
메모리 용량 85
챕터 2 하드웨어 설치 15 85
5 확장 슬롯 86
M2_pcieg3_32g_sata_1 m 2 m key 슬롯 86
Pcieg3x1 pci express 3세대 x1 슬롯 86
Pcieg4x16 pci express 3세대 4세대 x16 슬롯 x16 모드 86
Hybrid_wifi6 m 2 e key 슬롯 m 2 e key wi fi 카드는 제공되지 않습니다 87
확장 카드 설치 87
6 점퍼 스위치 설정 88
Jcmos1 cmos 클리어 점퍼 88
7 헤더 커넥터 89
Atx atx 전원 커넥터 89
Atx_12v_2x4 atx 전원 커넥터 89
F_panel 전면 패널 헤더 89
더 나은 호환성을 위해 표준 24 핀 전원 공급장치의 사용을 추천합니다 커넥터를 연결하기 전에 올바른 방향인지 확인하여 주십시오 89
시스템을 켜기 전 atx 과 atx_12v_2x4 커넥터가 모두 잘 연결되어 있는지 확인하여 주십시오 시스템에 충분치 못한 전력이 공급된다면 적절하게 주변기기가 동작하지 않거나 불안정해질 수 있습니다 시스템이 소비하는 전력보다 더 높은 출력의 전원 공급 장치를 사용하는 것을 권장합니다 89
이 10핀 헤더는 파워 온 리셋 hdd led 파워 led 89
이 커넥터는 cpu 전력 회로로 12v를 공급합니다 cpu 전력 플러그가 4핀이라면 atx_12v_2x4의 1 2 5 6핀에 꽂아주십시오 89
챕터 2 하드웨어 설치 19 89
F_usb32_a 5g 전면 패널 usb 3 2 1세대 포트용 헤더 90
Sata 모드가 m m2_pcieg3_32g_sata_1 슬롯을 점유하면 sata_1 커넥터가 비활성화됩니다 90
Sata_1 sata_2 sata_3 sata_4 시리얼 ata 커넥터 90
Spkr 섀시 스피커 헤더 90
섀시 스피커를이 헤더에 연결하십시오 90
이 커넥터들은 sata 케이블을 통해 sata 하드 디스크 드라이브에 연결됩니다 90
이 헤더는 사용자에게 pc 전면 패널에 usb 포트를 추가할 수 있게 하며 광범위한 외장 장치들과 연결할 수 있습니다 90
챕터 2 하드웨어 설치 90
Com1 직렬포트 91
F_audio 전면 패널 오디오 헤더 91
F_usb20_1 f_usb20_2 전면 패널 usb 2 0 포트용 헤더 91
본 메인 보드는 1개의 직렬포트가 있으며rs 232커넥터를 연결할 수 있습니다 91
이 헤더는 사용자로 하여금 hd 그리고 ac 97 오디오 표준을 지원하는 케이스 전면 패널 오디오 입 출력 포트와 연결할 수 있게 합니다 91
이 헤더는 사용자에게 pc 전면 패널에 usb 포트를 추가할 수 있게 하며 광범위한 외장 장치들과 연결할 수 있습니다 91
전면 hd 오디오 잭을 사용하여 헤드셋을 연결할 때 후면 사운드는 자동으로 나오지 않습니다 메인보드의 hd 오디오를 사용하기 위해 hd 전면 패널 오디오 모듈을 이 커넥터에 연결하는 것을 권장합니다 ac 97 전면 오디오 출력 케이블을 사용하기를 원한다면 전면 패널 잭 감지 기능을 해제하여 주십시오그 기능은 o s 오디오 유틸리티에서 발견할 수 있습니다 91
챕터 2 하드웨어 설치 21 91
8 leds 92
Debug led 디버그 led 표시등 92
1 uefi 바이오스 설정 93
2 바이오스 업데이트 93
챕터 3 uefi 바이오스 소프트웨어 93
3 소프트웨어 97
소프트웨어의 설치 97
소프트웨어의 실행 97
1 드라이버 설치 98
챕터 4 유용한 도움말 98
2 ami 바이오스 비프 코드 99
3 ami 바이오스 포스트 코드 99
Post 바이오스 비프 코드 99
부트 블록 비프 코드 99
챕터 4 유용한 도움말 29 99
챕터 4 유용한 도움말 100
4 문제 해결 101
主機板 103
用戶手冊 103
Fcc條款 104
免責說明 104
防靜電操作規則 104
目錄 105
第一章主板介绍 4 105
第三章 uefi bios和軟體 21 105
第二章硬體安装 10 105
第四章幫助訊息 26 105
附錄產品中有毒有害物質或元素的名稱及含量 30 105
1 前言 106
2 包裝配件 106
第一章主板介绍 106
3 主板特性 107
H510mh 2 0 107
第一章主板介绍 5 107
H510mx e 2 0 h510mh e 2 0 108
第一章主板介绍 108
4 後側面板介面 109
H510mh 2 0 109
H510mh e 2 0 109
H510mx e 2 0 109
第一章主板介绍 7 109
5 主板結構圖 110
H510mh 2 0 110
第一章主板介绍 110
H510mx e 2 0 h510mh e 2 0 111
第一章主板介绍 9 111
1 中央處理器 cpu 112
步驟1 找到主板上的cpu插槽 112
步驟2 將拉桿從插糟移出並向上抬起 112
步驟3 取掉針腳保護蓋 112
第二章硬體安裝 112
2 散熱片 114
步驟1 請將cpu風扇零件置於cpu頂部確保四個固定件對齊主板上的插孔調整其方位使風扇電線與cpu風扇接孔間距最近確保固定件與插槽垂直指向散熱片 114
步驟2 依序把對角2個固定件同時向下按壓以固定風扇完成cpu安裝 114
第二章硬體安裝 114
3 風扇接頭 115
4 系統記憶體 115
Cpu_fan cpu風扇接頭 115
Cpu_fan sys_fan1支援4個針腳和3針腳接頭接線時請注意紅線是正級需接到第二個針腳黑線接地需接到接地針腳 115
Ddr4記憶體模組 115
Sys_fan1 系統風扇接頭 115
此風扇接頭支援電腦上設置的冷卻風扇風扇電纜和連接器可能因風扇製造商而有差異 115
第二章硬體安裝 13 115
O 表示記憶體已安裝 x 表示記憶體未安裝 116
步驟1 向外按壓固定夾以解鎖dimm插槽對準插槽上的dimm 以使dimm上的槽口與插槽上的缺口符合 116
步驟2 垂直將dimm牢固地插入插槽直到固定夾扣跳回原位並且dimm正確就位 116
為啓動主板雙通道功能使用記憶體模組必須符合以下要求成對安裝相同密度的記憶體模組如下表所示 116
第二章硬體安裝 116
記憶體容量 116
雙通道記憶安裝 116
5 擴充插槽 117
Hybrid_wifi6 m 2 e key 插槽不提供m 2 e key wi fi卡 117
M2_pcieg3_32g_sata_1 m 2 m key 插槽 117
Pcieg3x1 pci express gen3 x1 插槽 117
Pcieg4x16 pci express gen3 gen4 x16 插槽 x16模式 117
6 跳線設定 118
Jcmos1 清空cmos 跳線 118
安裝擴充卡 118
7 接頭和插槽 119
Atx atx電源插槽 119
Atx_12v_2x4 atx電源插槽 119
F_panel 前置面板接頭 119
此10針腳接頭包含開機重新啓動硬碟指示燈和電源指示燈 119
此插槽為cpu電路提供 12v電壓若cpu電源插頭為4針腳請將其插入 atx_12v_2x4的1 2 5 6針腳 119
為了更好的相容性我們建議使用標準的atx24 pin電源供應此插槽的電源 119
第二章硬體安裝 17 119
開機前請確保atx和atx_12v_2x4插槽都已插上電源電壓不足可能會導致系統不穩或外接設備無法正常運轉當配置具有大功耗設備的系統時建議您使用具有更高功率輸出的電源供應器 119
F_usb32_a 5g 前置面板usb 3 2 gen1 接頭 120
Sata_1 sata_2 sata_3 sata_4 serial ata接頭 120
Spkr 揚聲器接頭 120
此4針腳接頭提供您連接揚聲器 120
此接頭通過sata數據線連接sata硬碟 120
此接頭連接器允許用戶在pc前置面板上添加usb接頭並且可與各種外部外接設備取得連接 120
當sata模式佔用m m2_pcieg3_32g_sata_1 插槽時 sata_1連接器將被禁用 120
第二章硬體安裝 120
Com1 序列埠接頭 121
F_audio 前置面板音效接頭 121
F_usb20_1 f_usb20_2 前置面板usb 2 0接頭 121
此主板提供序列埠接頭可接rs 232接頭 121
此接頭可連接音效輸出數據線支援hd 高解析音效和ac 97 121
此接頭連接器允許用戶在pc前置面板上添加usb接頭並且可與各種外部外接設備取得連接 121
當使用前置hd音效插孔並插入耳機麥克風時後置聲音將自動禁用建議您連接前置高解析音效插孔即可使用主板高解析音效功能如果要連接使用ac 97前置音效輸出數據線請關閉前置面板插孔檢測功能此功能在系統音效工具中可見 121
第二章硬體安裝 19 121
8 led燈 122
Debug led 檢測led指示燈 122
1 uefi bios設定 123
2 更新bios 123
第三章 uefi bios和軟體 123
3 軟體 127
啓動軟體 127
安裝軟體 127
1 驅動程式安裝注意事項 128
第四章幫助訊息 128
2 ami bios 提示音代碼 129
3 ami bios 開機自檢代碼 129
Bios 開機自檢提示音代碼 129
啓動區塊模組提示音代碼 129
第四章幫助訊息 27 129
第四章幫助訊息 130
4 問題解答 131
附录产品中有毒有害物质或元素的名称及含量 132

Biostar H510MX/E 2.0 Версия 6.0 [9/132] H510mx e 2 h510mh e 2

Содержание

Похожие устройства
