Gorenje EC236E [17/19] Электрическое подключение

Руководство по эксплуатации, установке и подключению

Выравнивание плиты и дополнительная

подставка

(только некоторые модели)

Высота нагревательной плиты с подставкой - 90 см, а без

подставки 85 см. На подставке помещены сзади лево и

право два колёсика, обеспечивающие более легкое

движение нагревательной плиты. Спереди слева и справа

на подставке помещены два установочных винта, с

помощью которых можете выравнять нагревательную

плиту горизонтально и её верхний край приспособиь к

мебели, находящейся около её.

Установочные ножки доступны, когда вытащите ящик

нагревательной плиты, по необходимости вертите их выше

или ниже, пока аппарат не стоит в горизонтальном

положении. Установочные винты можете вертеть слегка,

если нагревательную плиту для разгрузки немного

наклоните.

Дополнительную подставку устраните таким образом, что с

нижней стороне отвинтите четыре винта, с помощью

которых подставка прикреплена к стенке нагревательной

плиты. В этом случае переставьте установочные винты с

подставки и поместите их лево и право на нижний

передний носитель нагревательной плиты.

Нагревательную плиту горизонтально выравняйте, так как

описано сверху.

екоторые нагревательные плиты имеют четыре

установочных винта (по два спереди и сзади),

предназначенные для уравнения при неровном поле или

для приспособления высоты нагревательной плиты к

уровне соседней мебели кухни.

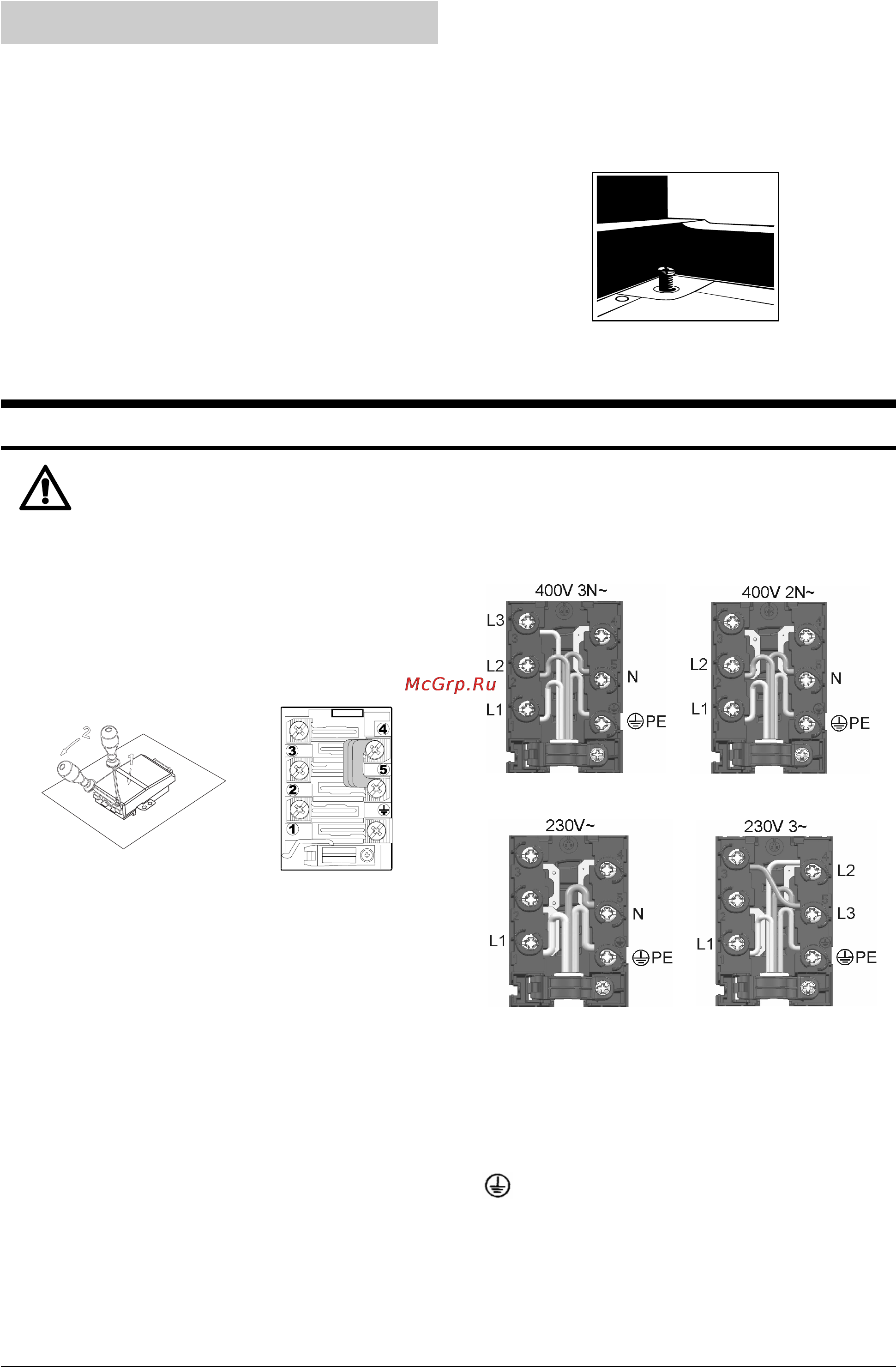

Электрическое подключение

Откройте с помощью отвертки крышку клеммной

колодки, как это показано на картинке крышки.

Подключение к электросети может

производить только сервисный центр или

квалифицированный специалист-электрик!

Вследствие неправильного подключения детали

аппарата могут повредиться, в этом случае вы теряете

право на обслуживание по гарантии!

Присоединительное напряжение в сети (230 В на N), куда

подключается аппарат, специалист должен проверить с

помощью измерительного прибора!

Перемычки должны быть установлены в соответствии

с подключением к электросети!

• Перед подключением необходимо проверить, совпадает

ли напряжение, указанное в табличке данных, с

фактическим напряжением в сети.

• Длина присоединительного кабеля должна составлять

не менее 1,5 м, чтобы аппарат можно было без труда

подключить, прежде чем вы придвинете его к стене.

• Провод заземления должен быть длиннее других

проводов, чтобы в случае обрыва кабеля он

отсоединялся позднее, чем провода под напряжением.

Порядок подключения

• На задней стенке аппарата откройте крышку клеммной

колодки, для чего отверткой подденьте защелки, как

показано на крыше колодки.

• Присоединительный кабель обязательно проложите

через зажим, предотвращающий избыточное натяжение

кабеля. Если зажим не установлен, расположите его так,

чтобы одним краем он накладывался на корпус

клеммной колодки.

• Подсоединение производится согласно одной из

приведенных на иллюстрации схем. В зависимости от

напряжения в сети переключите перемычки

соответствующим образом.

• Винты кабельного зажима крепко затяните и закройте

крышку колодки.

ПРИМЕЧАНИЕ! В некоторых типах клеммных колодок

перемычки установлены между клеммами 4 и 5, на других

вложены в отдельный карман, расположенный на колодке.

Винты клемм на данных колодках уже откручены. При

закручивании винтов слышен слабый щелчок: это

означает, что винт необходимо крепко затянуть.

Цвета проводов

L1, L2, L3 = внешние провода, подводящие напряжение.

Как правило, цвета проводов: черный, черный,

коричневый.

N = нейтральный провод. Цвет провода, как правило,

синий.

Обратите внимание на правильное N-подключение!

PE = защитный провод заземления.

Цвет провода – желто-зеленый.
