Система VRV в целом SiU30-408
114 Перечень проверок для поиска неисправностей
1.5 Во время операции тестирования происходит
неверный вывод СИД Главный/Подчиненный
Применимые
модели
RX(Y)(Q) ~ M (Многоблочная система с наружным блоком серии VRV II)
Условие Вывод СИД Главный/Подчиненный отсутствует во время операции тестирования
многоблочной системы из двух блоков VRV II, хотя блок подсоединен к соединительному
проводу внутренний - наружный блок, и в нормальном режиме он должен считаться
главным блоком.
В это время мигает такой же СИД подчиненного блока в системе с несколькими
наружными блоками.
Причина
Вместо соединения “клемм в системе с несколькими наружными блоками (Q1 и Q2)”, в режиме
многоблочной работы было выполнено соединение “наружный-наружный (F1 и F2)”.
Мера Выполнение правильных соединений проводов между наружными блоками “несколько
наружных блоков (Q1 и Q2)”.
Точка
диагностики

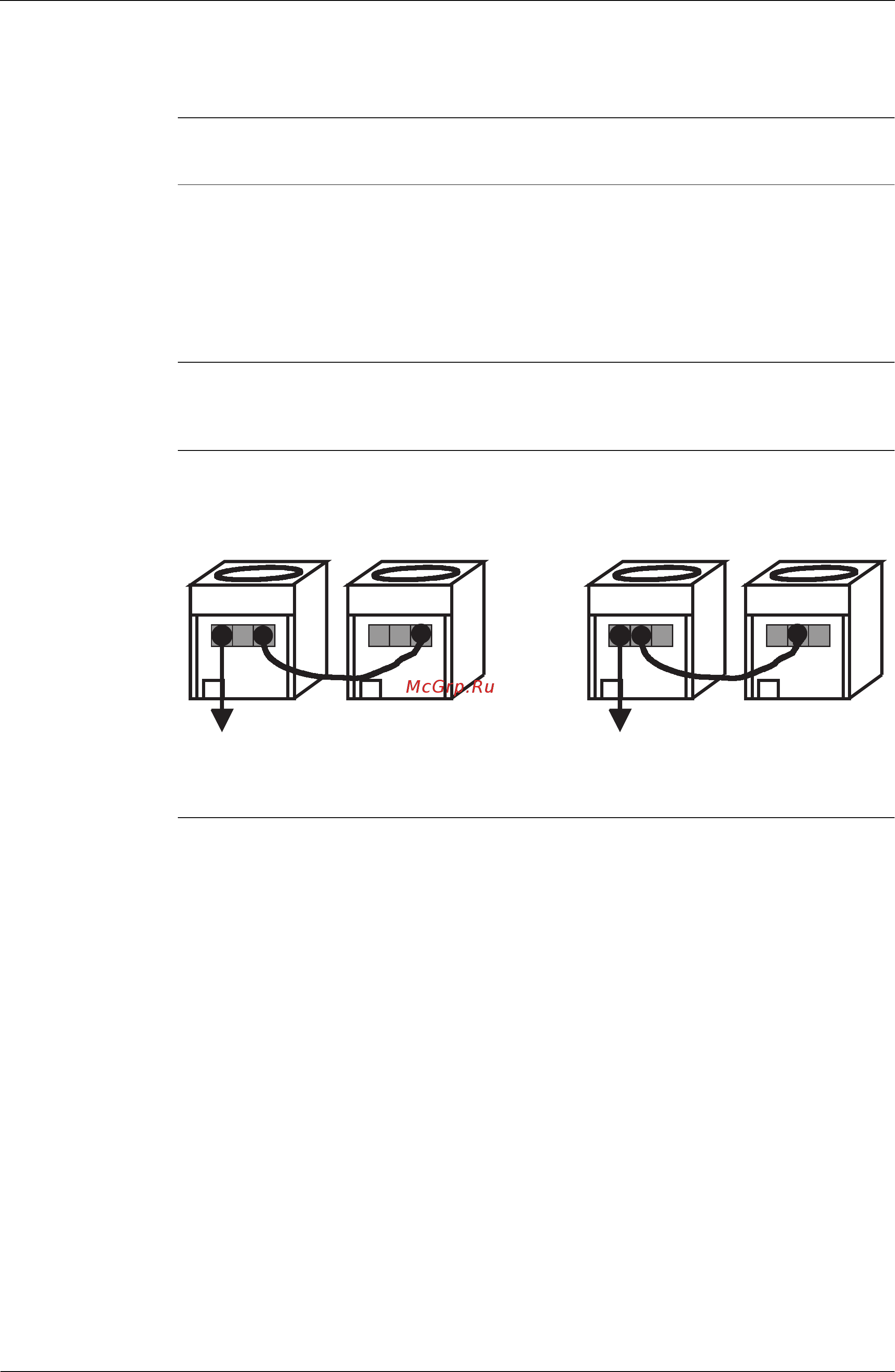

Выбрать способ соединения наружных блоков из двух следующих, A и B.
A. Групповое соединение между наружными блоками различных систем →
Подсоединить клеммы “Вых - Вых (F1 и F2)”.
B. Групповое соединение в одной системе → Подсоединить клеммы “в системе
с несколькими наружными блоками (Q1 и Q2)”.
Вх-Вых
Вых-Вых
Вых-Вых
Вх-Вых
[Неверно] [Верно]
Несколько
наружных
блоков
Несколько
наружных
блоков
