Адаптеры для подсоединения кондиционеров SiU30-408
198 Приложение
5. Адаптеры для подсоединения кондиционеров
5.1 Проводной адаптер для доп. элект. оборуд. (2)
<KRP4A51, 52, 53, 54>
<Применение/Назначение>
Этот адаптер обеспечивает работу следующих функций: дистанционное управление,
дистанционную установку температуры, визуализацию работы, визуализацию
неисправностей, и др., но он не может использоваться вместе с другими пультами
централизованного управления. Один блок адаптера обеспечивает управление группой,
подключенной через линию передачи данных пульта дистанционного управления (P1/P2).
Примечание: Системы без пульта дистанционного управления
не работают. Единый блок пульта
дистанционного управления абсолютно необходим.
Для системы с двумя пультами дистанционного управления этот адаптер неприменим.

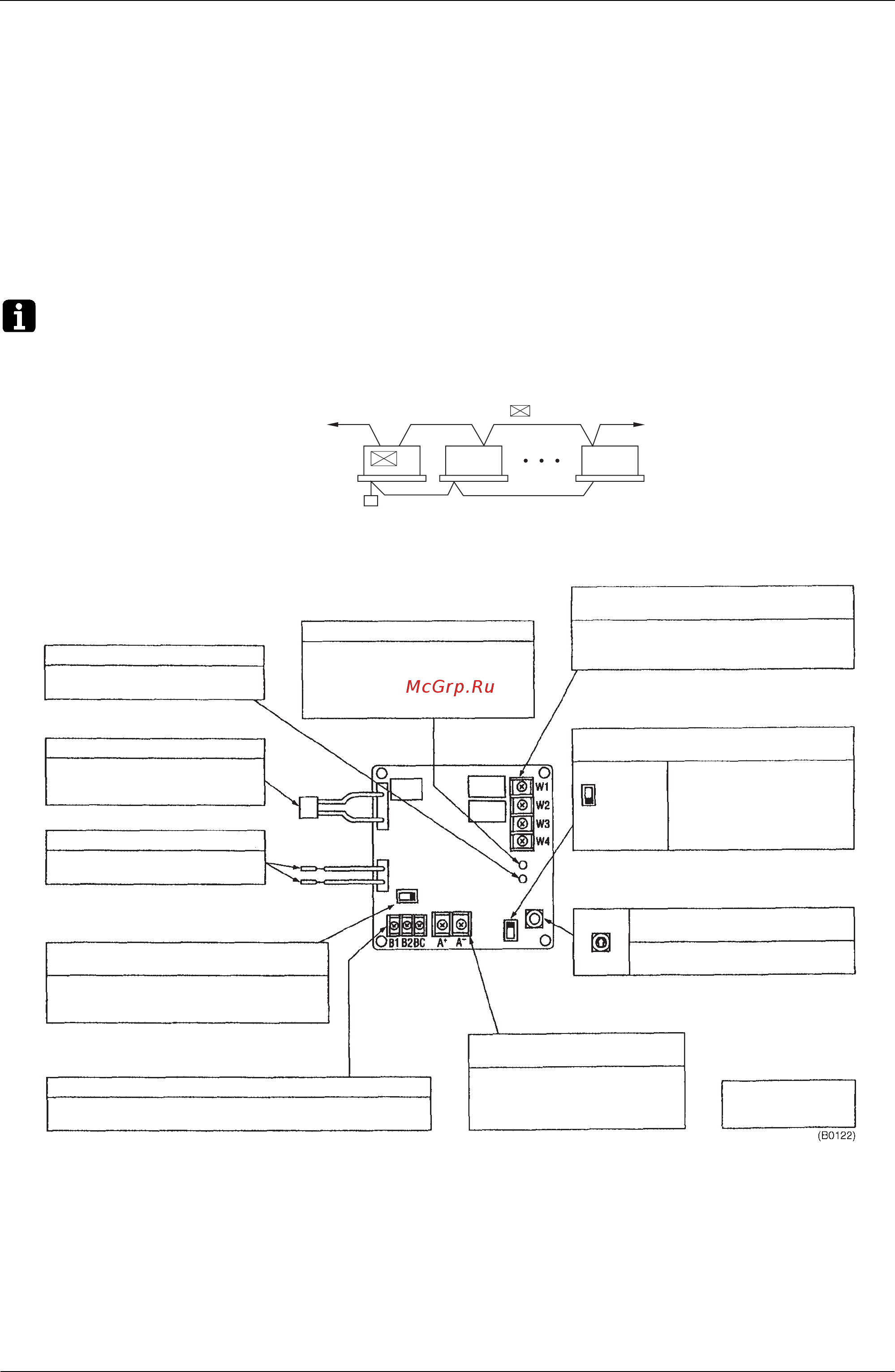

5.1.1 Названия и функции компонентов
(Макс. до 16 блоков)
Адаптер для группового
дистанционного управления
К наружному блоку
К панели
централизованного
монитора
ИНДИКАТОР ОБСЛУЖИВАНИЯ (H1P: Зеленый)
Индикатор мигает, пока ЦП работает
нормально.
ПРОВОДКА ПЕРЕДАЧИ ДАННЫХ (P1, P2)
К P1 и P2 на клеммной коробке входов
внутреннего блока
КЛЕММНАЯ КОРОБКА ВХОДА ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (X1M)
Соединяет вход управления для пульта дистанционного управления
(монитор центрального управления, таймер, и т.д.).
СОЕДИНИТЕЛЬ ЭЛЕКТРОПИТАНИЯ
К соединителю на PCB внутреннего блока
(SKY AIR···X23A, VRV···X18A)
ПЕРЕКЛЮЧАТЕЛЬ (SS1) (Заводская установка:
НАПРЯЖЕНИЕ.)
Установить "НУЛЕВОЕ НАПРЯЖЕНИЕ" для входа
нормально открытого контактора нулевого напряжения
на клеммной коробке пульта дистанционного
управления (TeS1).
ВХОДНАЯ КЛЕММА УСТАНОВКИ
ТЕМПЕРАТУРЫ (X2M)
Установка температуры определяется по
значению сопротивления от 0 до 135.
Никогда не применять напряжение по
какой-либо причине.
Более подробную
информацию см. на
последней странице раздела
ЭЛЕКТРОПРОВОДКА
НЕВОЗМОЖНО
ВОЗМОЖНО
SS2
ПЕРЕКЛЮЧАТЕЛЬ ВЫЛ/ВЫКЛ УСТАНОВКИ Т
ЕМПЕРАТУРЫ (SS2)(Заводская установка : ВОЗМОЖНО)
Для разрешения установки
температуры с пульта дистанционного
управления, установить "ВОЗМОЖНО".
Для запрещения установки
температуры с места дистанционного
управления, установить "
НЕВОЗМОЖНО".
СЕЛЕКТОРНЫЙ ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМА
УПРАВЛЕНИЯ (RS1) (Заводская установка: 0)
Для выбора типа работы системы,
разрешенного с пульта дистанционного
управления.
КЛЕММНАЯ КОРОБКА ДЛЯ СИГНАЛА ВЫВОДА
(X3M)
Соединяет вывод работы и ошибок с удаленным
местом (монитор центрального управления и т.д.)
(Нормальная работа: W1, W2; ошибка: W3, W4)
ИНДИКАТОР ОБСЛУЖИВАНИЯ (H10P: Красный)
Индикатор загорается при возникновении
неисправности в электропроводке или
переключателях установок. Работа с пульта
дистанционного управления запрещается.
(Этот СИД не горит при постоянной работе.)
