SiU30-408 Система “Суперпроводка” (“Super Wiring”)
Введение 17
4.2 Длина проводки
В системе “Суперпроводка”, длина проводки должна быть ограничена приведенными
ниже величинами, за исключением проводки пульта дистанционного управления,
из-за стандартизации проводки для подсоединения наружного и внутреннего блока,
атакже внутреннего блока и центральной линии передачи.
Максимальная длина проводки: не более 1000 м,
общая длина проводки: не более 2000 м
(При использовании провода в металлической оплетке, общая длина проводки не должна
превышать 1500 м)

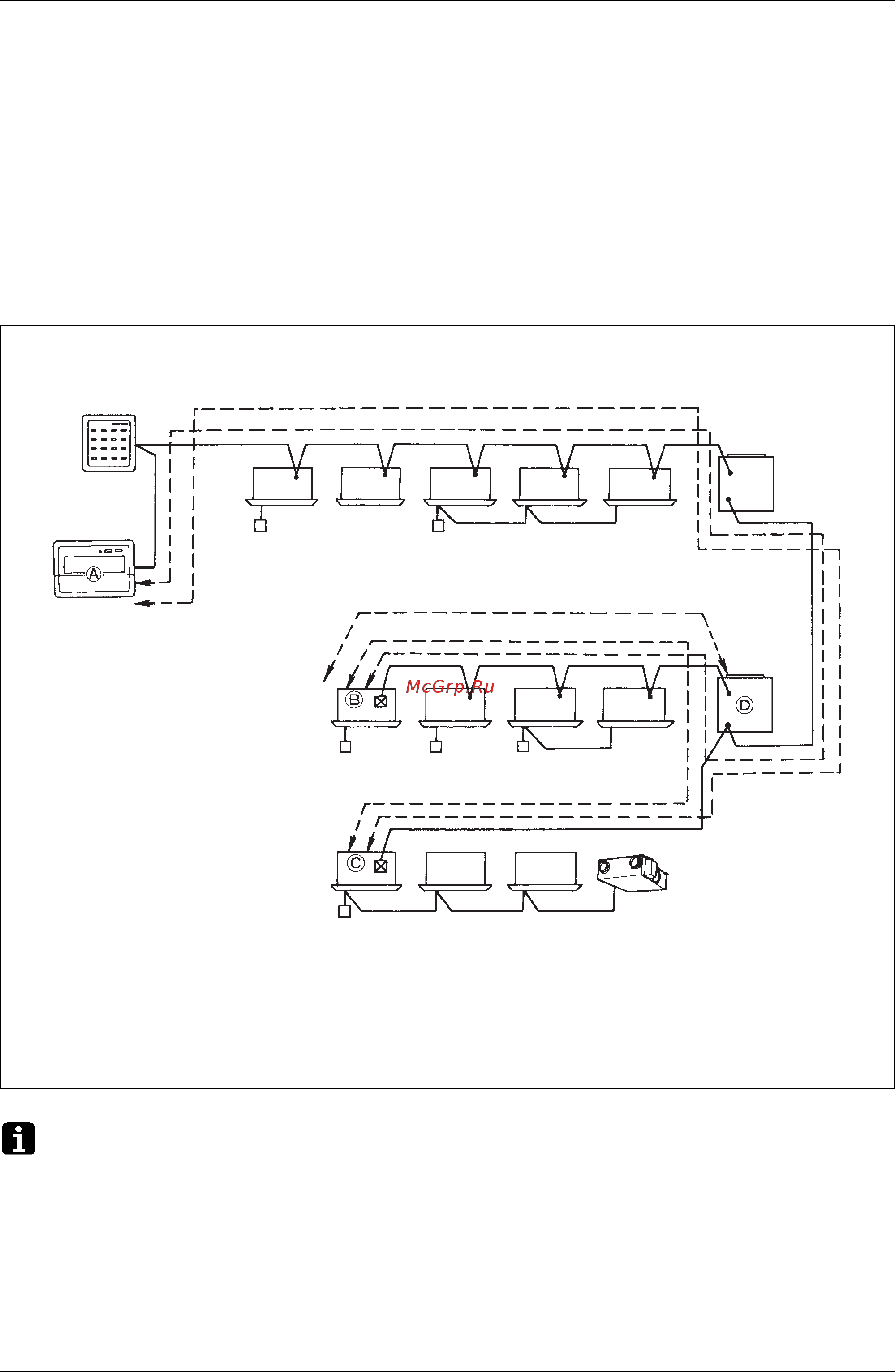

Пример системы
Примечание: При проектировании системы не забывайте проверять значения максимальной длины
иобщей длины проводки.
Если сумма длин превышает указанные пределы, разделите систему или установите
дополнительные адаптеры-расширители DIII-NET.
Для вышеприведенной системы, максимальное расстояние соединения равно 900 м между (A) и (C), поэтому
соблюдается условие максимальной длины не более 1000 м; общая длина проводки равна 1100 м и
является
суммой 900 м между (A) и (C) плюс 200 м между (B) и (D), поэтому также соблюдается условие максимальной
общей длины 2000 м.
Таким образом, значения максимальной длины и общей длины проводки не превышают указанные пределы,
что обеспечивает нормальные условия работы системы.
Пульт ВКЛ/
ВЫКЛ
Пульт
централизованного
управления
Между A и C 900 м
Между A и B 700 м
Между A и D 200 м
Между B и C 400 м
Наружный
блок
Наружный
блок
SkyAirSkyAirSkyAir
SkyAir
HRV
