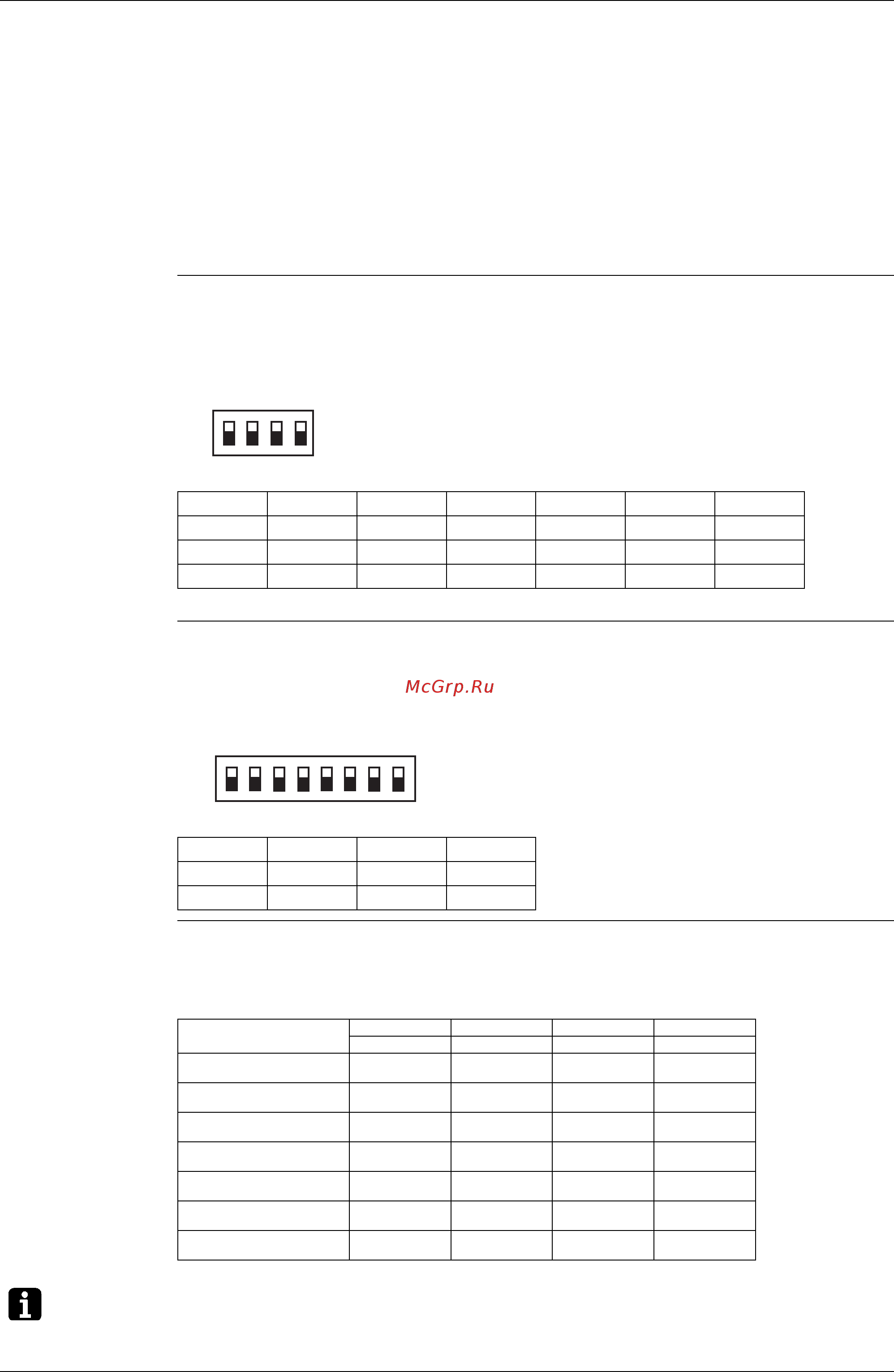

SiU30-408 Местные установки для замены запасной PCB управления
Приложение 197
4. Местные установки для замены запасной
PCB управления
Необходимо установить мощность в л.с. с помощью переключателя на PCB при замене
PCB управления.
1. Проверить наименование модели наружного блока, для которой выполняется замена
PCB управления.
2. После проверки наименования модели необходимо сделать установки в соответствии
со следующей таблицей.
1.RXY5 ~ 48M, RX5 ~ 48M, RXYQ5 ~ 48M, REYQ8 ~ 48M
Для замены запасной PCB необходимо изменить установку микропереключателя (DS2)
на PCB, как показано ниже.
Положение микропереключателя по умолчанию
2. RSXYP5, 8, 10L
Для замены запасной PCB необходимо изменить установку микропереключателя (DS1)
на PCB, как показано ниже.
Положение микропереключателя по умолчанию
3. RSXP16 ~ 30K, RSXYP16 ~ 30KJ, RSEYP16 ~ 30KJ
Для замены запасной PCB необходимо изменить установку микропереключателей
(SS2 на SS5) на PCB, как показано ниже.
Примечание: После установки мощности необходимо сбросить выключатель питания.
1 2 3 4
DS2
ВКЛ
ВЫКЛ
5 л.с.8 л.с.10 л.с. 12 л.с. 14 л.с.16 л.с.
DS2-2 ВЫКЛ ВЫКЛ ВКЛ ВЫКЛ ВКЛ ВЫКЛ
DS2-3 ВЫКЛ ВКЛ ВКЛ ВЫКЛ ВЫКЛ ВКЛ
DS2-4 ВЫКЛ ВЫКЛ ВЫКЛ ВКЛ ВКЛ ВКЛ
5L 8L 10L
DS1-7 ВКЛВЫКЛВКЛ
DS1-8 ВЫКЛ ВКЛ ВКЛ
ВКЛ
ВЫКЛ
1 2 3 4 5 6 7 8
DS1
SS2 SS3 SS4 SS5
ABCDЕ FGH
RSXYP16KJ
RSXP16K, RSEYP16KJ
RSXYP18KJ
RSXP18K, RSEYP18KJ
RSXYP20KJ
RSXP20K, RSEYP20KJ
RSXYP24KJ
RSXP24K, RSEYP24KJ
RSXYP26KJ
RSXP26K, RSEYP26KJ
RSXYP28KJ
RSXP28K, RSEYP28KJ
RSXYP30KJ
RSXP30K, RSEYP30KJ
Таблица установки мощности
