2
RS
Установка
! Перед установкой и подключением вашего нового
оборудования внимательно прочитайте данное ру-
ководство: в нем содержатся важные сведения по
установке, безопасной эксплуатации и обслуживанию
оборудования.
! Сохраните руководство как источник справочной
информации по оборудованию и для передачи воз-
можным новым владельцам.
! Установка оборудования должна производиться
квалифицированным персоналом в соответствии
с приводимыми
инструкциями.
! Перед регулировкой или обслуживанием оборудо-
вания его следует отключить от электросети.

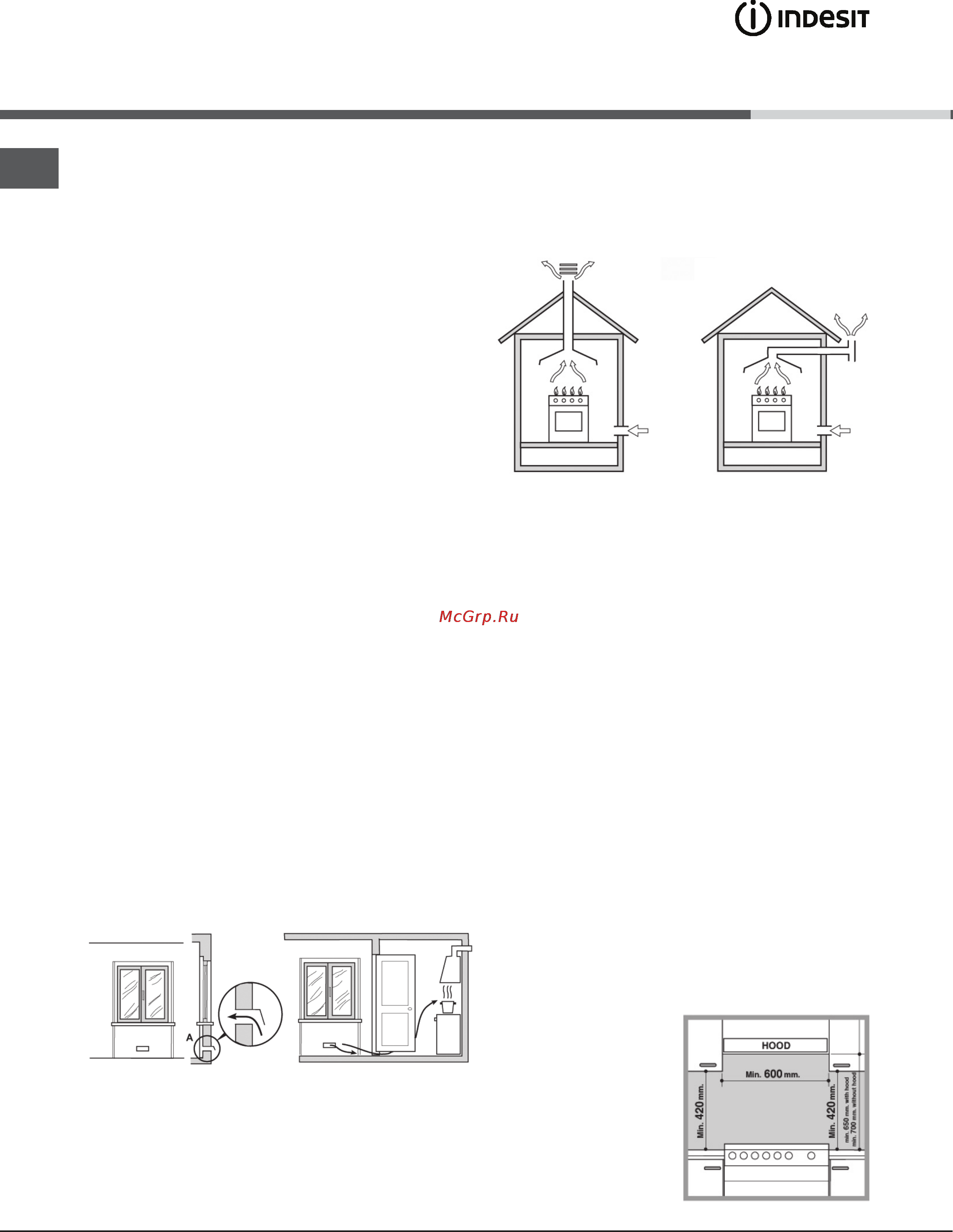

Вентиляция помещения
В соответствии с действующими стандартами по
установке газового оборудования плита может быть
установлена только в помещениях с постоянной вен-
тиляцией. Помещение должно иметь вентиляционную
систему, обеспечивающую удаление продуктов сго-
рания (приток воздуха должен составлять не менее
2
м
3
/ч на каждый киловатт мощ ности устанавлива-
емого оборудования). Труба, идущая к входному
вентиляционному отверстию, защищенному решет-
кой, должна иметь внутреннее поперечное сечение
100 см
2
и проложена так, чтобы исключить засорение
в любой ее части (рис. A).
Если рабочая поверхность плиты не оснащена ус-
тройством безопасности, входное вентиляционное
отверстие должно быть увеличено на 100% (с мини-
мальным поперечным сечением трубы 200 см
2
).
Когда поток воздуха поступает из смежных помещений
(при условии, что они не являются коммунальными
частями здания, пожароопасными помещениями или
спальнями), их входные вентиляционные отверстия
также должны быть оснащены наружной воздухоот-
водной трубой, как описано выше (рис. B).
Отвод отработанного воздуха
Эффективное удаление продуктов сгорания будет
обеспечено при использовании вытяжки, подключен-
ной
к наружному дымоотводу, или электрического
вентилятора, автоматически включающегося каждый
раз, когда оборудование работает (cм. рис.).
Пример обеспечения
притока воздуха
Смежное
помещение
Помещение,
требую щее
вентиляции
Увеличение зазора
между дверью и полом
для свободного прохода
приточного воздуха
AB
! После продолжительного использования оборудова-
ния желательно открыть окно или увеличить скорость
работающего вентилятора.
Прямая вытяжка наружу
Вытяжка при наличии
дымохода (только
для кухонного оборудования)
!
Сжиженный газ тяжелее воздуха, и поэтому скапли-
вается внизу. Помещения, в которых устанавливаются
баллоны со сжиженным газом, должны быть осна-
щены наружной вентиляцией, чтобы через нее мог
уходить газ в случае утечки. Нельзя устанавливать и
хранить баллоны с газом в помещениях, расположен-
ных ниже уровня пола (в подвалах и полуподвалах).
Рекомендуем держать в кухне только используемый
баллон и устанавливать его подальше от источников
тепла (духовок, каминов, печей и т.п.), способных
нагреть баллон до температуры выше 50°С.
Размещение и выравнивание
!
Плита может быть установлена рядом с любой
кухонной мебелью, не превышающей оборудование
по высоте.
!
Стена, соприкасающаяся с задней частью оборудо-
вания, должна быть сделана из невоспламеняющих-
ся, термостойких материалов (выдерживать нагрев
до 90 °C).
Для правильной установки:
Разместите оборудование в кухне, столовой, но не
в ванной комнате.
Если рабочая поверхность плиты выше рядом
стоящей кухонной мебели, последняя должна нахо-
диться на расстоянии
не менее 200 мм от
оборудования.
Минимальное расстоя-
ние между рабочей
поверх ностью плиты
и навесными шкафа-
ми (полками) должно
составлять 420 мм.
Это расстояние сле-
•
•
•
