• Наружные блоки • ТЕПЛОВОЙ НАСОС VRV • RXYQ5-54P7W1B(A)
1
6
• Системы VRV • Наружные блоки
122

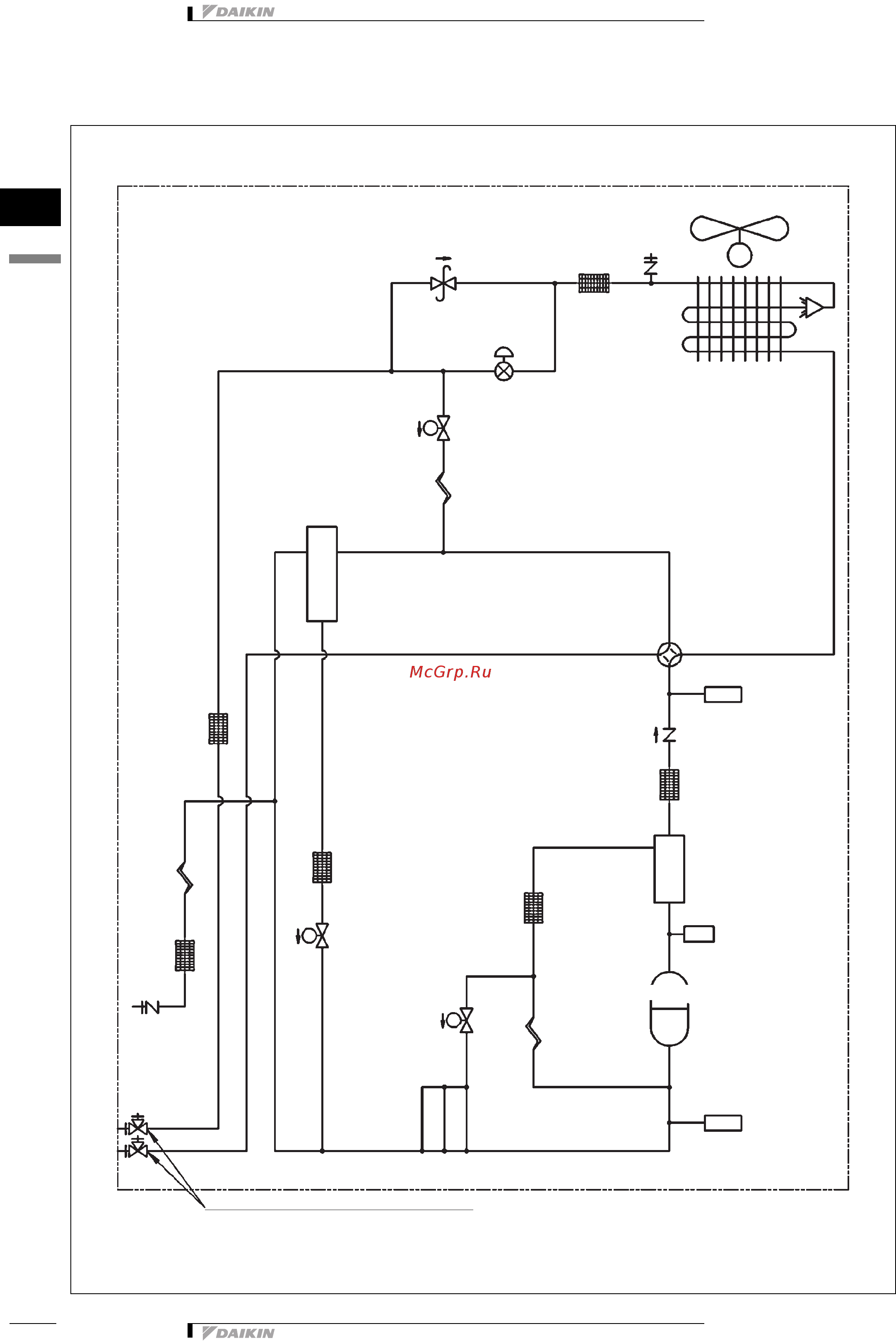

6 Схема трубной обвязки
5;<43
Электромагнитный
клапан
Электромагнитный
клапан
Электромагнитный
клапан
Вентилятор
M
Теплообменник
Электронный
расширительный клапан
Клапан
регулирования
давления
Датчик высокого
давления
Четырехходовой
клапан
INV
Компрессор
Капиллярная
трубка
Капиллярная
трубка
Капиллярная
трубка
Маслоотде
литель
Запорный клапан
(С каналом обслуживания со стороны местной системы труб, соединение с развальцовкой, Ø7,9 мм)
Обратный клапан
Аккумулятор
Фильтр
Фильтр
Фильтр
Фильтр
Фильтр
Фильтр
SV
SV
SV
Реле высокого
давления
HPS
SENPH
Датчик низкого
давления
SENPH
