Systemair SIFEC10E08-H [10/24] Control systems
![Systemair SIFEC20A-V [10/24] Control systems](/views2/1714223/page10/bga.png)
10
Sierra
Item
number
Type Name Dimensions
74684
FCDA
FC Direct 89x89x26 mm (FCCF)
74685
FCSA
FC Smart 89x89x26 mm (FCCF)
74686
FCPA
FC Pro 89x89x26 mm (FCCF)
74687
FCBA
FC Building 89x89x26 mm (FCCF)

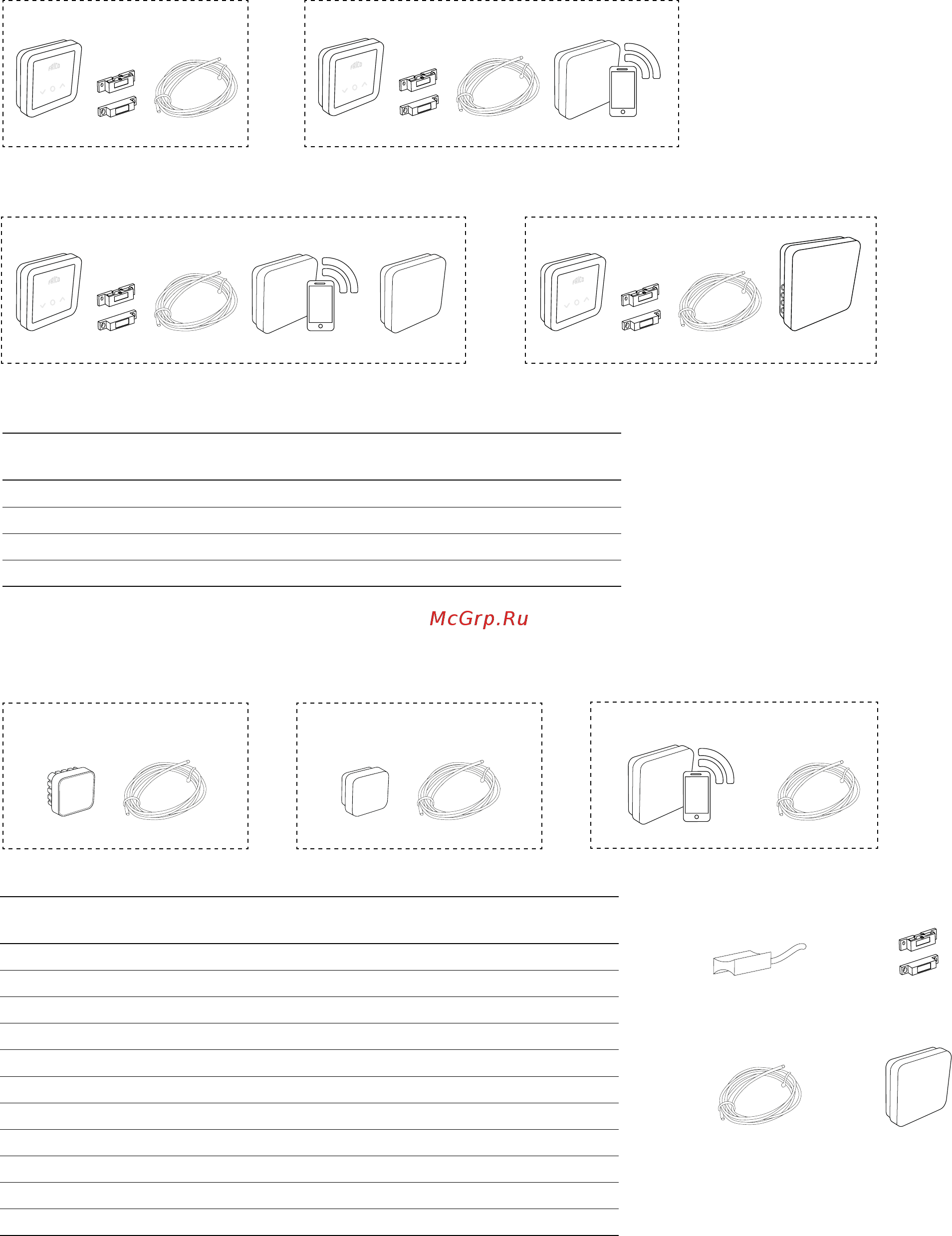

Control systems
FCBC05/10/25
FCSC10/25
FCDCFCWTA
FCTXRF
FCBC05FCDCFCCF
Item
number
Type Dimensions
74694
FCRTX
39x39x23 mm
74695
FCOTX
39x39x23 mm
74699
FCLAP
89x89x26 mm
74702
FCWTA SIFEC W
17495
FCDC
74718
FCBC05 5 m
74719
FCBC10 10 m
74720
FCBC25 25 m
74721
FCSC10 10 m
74722
FCSC25 25 m
74703
FCTXRF for FC Smart, FC Pro
89x89x26 mm
Accessories
FCDA - FC Direct FCSA - FC Smart
FCPA - FC Pro FCBA - FC Building
FCLAP
See separate manual for FC.
FCBC10FCDCFCCF
FCLAP
FCBC10FCDCFCCF
FCLAP
FCTXRF
FCBC10FCDCFCCF
FCBAP
FCSC10
FCRTX
FCSC10
FCOTX
FCBC10
The air curtain must be supplemented with a control system.
