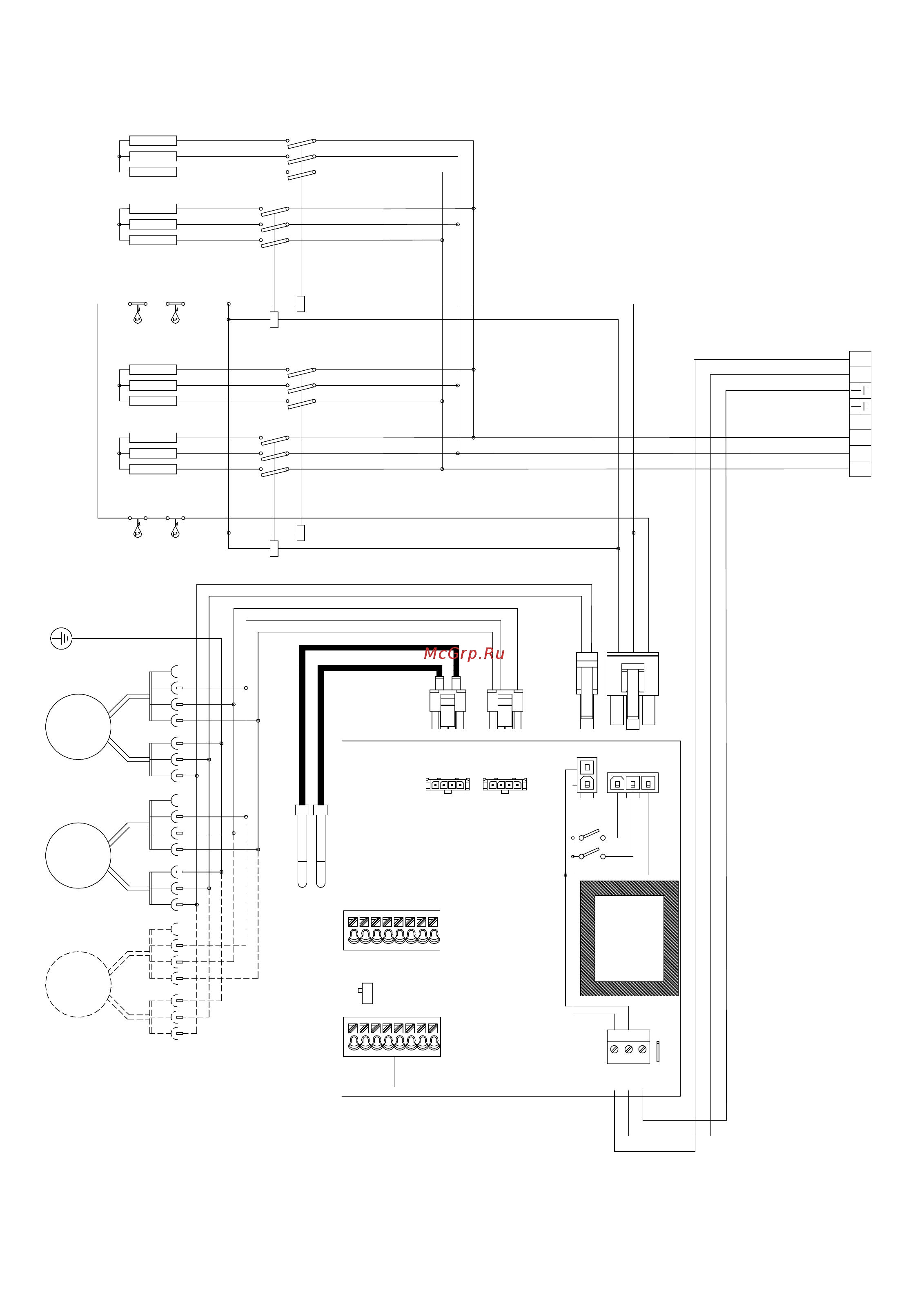

Systemair SIFEC10E08-H [14/24] Sifec20e 25e
![Systemair SIFEC15A-H [14/24] Sifec20e 25e](/views2/1714223/page14/bge.png)
K2
K1
TS2
TS1
FCBASEPCB REA
Mot or
GND
0-10V
PWM
Alarm
Sensor
I1 I2 O1O2
A1 A2
GND
GND
B1 B2 D1 D2
ON
OFF
Termination
MM
K2
K1
TS3
TS4
M
I nlet sensor
H1 H2N
230V IN
L
PE
N
Heating
Trafo
N
Mot or
L
PE
+12V
HI
LO
GND
+12V
HI
LO
BUS 1 BUS 2
GND
O ut let sensor
NL3L2L1
400 V 3~
LN
230V 1~
SIFEC 20E/25E
246953
SIFEC10: 2 Motors
SIFEC15: 3 Motors
SIFEC20: 4 Motors
SIFEC25: 5 Motors
SIFEC20E / 25E
14
Sierra
Wiring diagrams for control system in the FC manual.
