![Systemair SIFEC20A-V [9/24] Horizontal mounting](/views2/1714223/page9/bg9.png)
SIFW
FH1020
Item
number
Type Used for Consists
of
251886 SIFWBB SIFEC-H 1
251887 SIFWBP SIFEC-H 1
251888 SIFWBMP SIFEC-H 1
18059 PA34CB15* SIFEC10/15-H 4
18060 PA34CB20* SIFEC20-H 6
18061 PA34CB30* SIFEC25-H 8
18062 PA34WS15* SIFEC10/15-H 4
18063 PA34WS20* SIFEC20-H 6
18064 PA34WS30* SIFEC25-H 8
18056 PA34TR15* SIFEC10/15-H 4
18057 PA34TR20* SIFEC20-H 6
18058 PA34TR30* SIFEC25-H 8
18065 PA34VD15* SIFEC10/15-H 4
18066 PA34VD20* SIFEC20-H 6
18067 PA34VD30* SIFEC25-H 8
237568 FH1020 SIFECW-H 2
PA34TRPA34WS

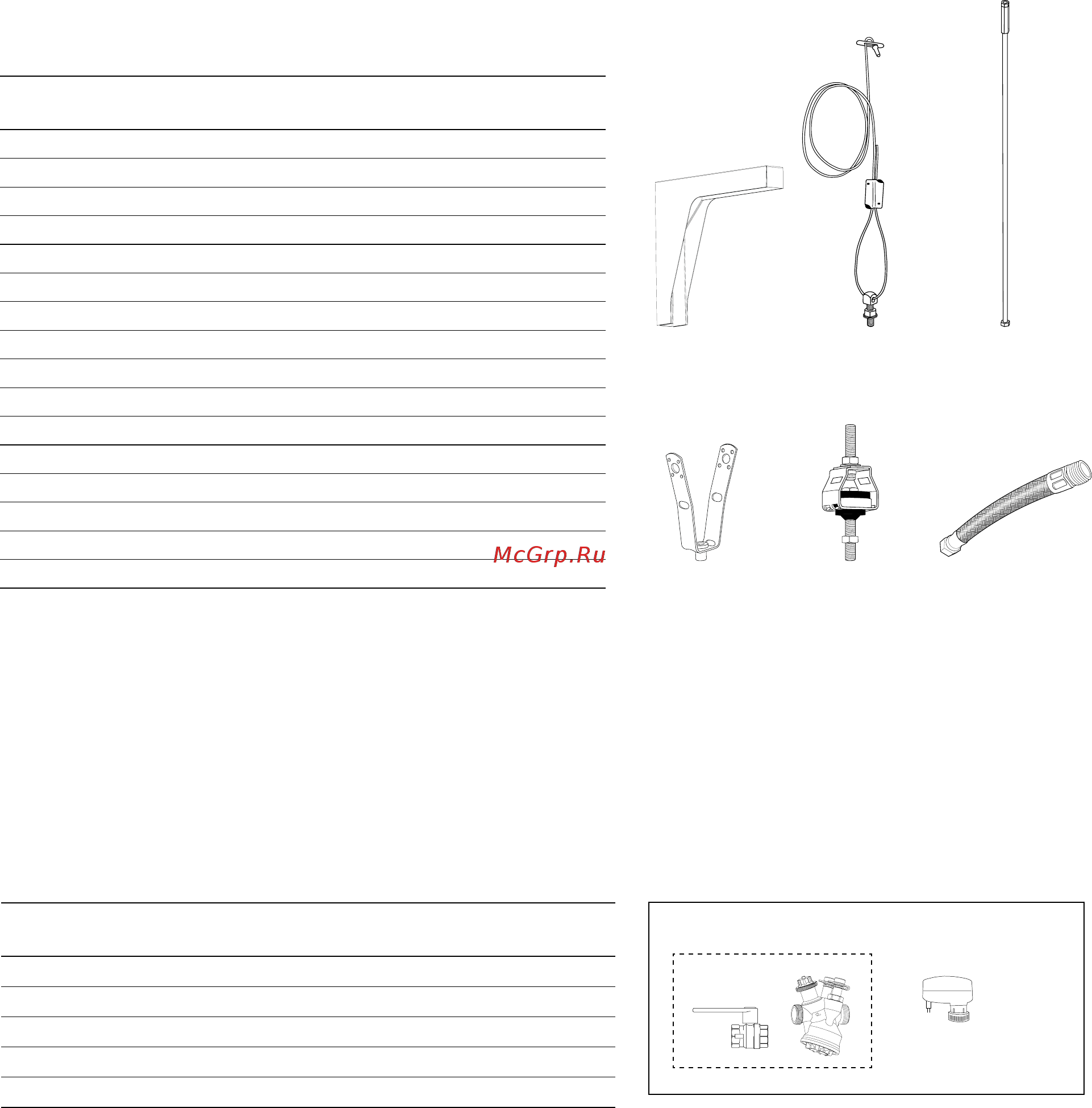

Accessories
PA34VDPA34CB
9
Sierra
SDM
VKF
VPFC
Valve systems
Item
number
Type Dimension
valves
Flow range
[l/s]
238293
VPFC15LF DN15 0,012-0,068
238294
VPFC15NF DN15 0,024-0,13
238295
VPFC20 DN20 0,058-0,32
238296
VPFC25 DN25 0,10-0,60
238297
VPFC32 DN32 0,22-1,03
See separate manual.
Horizontal mounting
See separate manual.
