Fixation
Il est impératif d’assurer
l’encastrement de l’appareil sur
un plan d’appui parfaitement plat.
Les déformations provoquées par une mauvaise
fixation risquent d’altérer les caractéristiques de la
table de cuisson ainsi que ses performances.
La longueur de la vis de réglage des crochets
de
fixation doit être réglée avant leur montage
selon
l’épaisseur du plan d’appui :
• épaisseur 30 mm : vis 17,5 mm;
• épaisseur 40 mm : vis 7,5 mm
Pour sa fixation, procéder comme suit :
1. Se servir des vis courtes sans pointe pour visser
les 4 ressorts de centrage dans les trous prévus sur
chaque côté de la table, en leur milieu;
2. insérer la table de cuisson dans la découpe prévue,
bien au centre et bien appuyer tout autour du cadre
pour que la table adhère parfaitement au plan d’appui.
3. pour les tables avec profils latéraux : après avoir
encastré la table de cuisson dans la découpe, insérer
les 4 crochets de fixation (chacun avec son goujon) sur
le périmètre inférieur de la table de cuisson et visser
avec les vis longues à pointe jusqu’à ce que le verre
adhère bien au plan d’appui.
!
Il faut absolument que les vis des ressorts de
centrage soient accessibles.
!
Conformément aux normes de sécurité, après
encastrement de l’appareil, il ne doit plus y avoir
possibilité de contact avec les parties électrifiées.
!
Toutes les parties qui servent de protection doivent
être fixées de manière à ne pouvoir être enlevées
qu’avec l’aide d’un outil.
Raccordement électrique
!
Le branchement électrique de la table de cuisson
et celui d’un éventuel four à encastrer doivent être
effectués séparément, pour des raisons de sécurité
électrique et pour pouvoir démonter plus facilement le
four en cas de besoin.
Bornier
L’appareil est équipé, sur le dessous, d’un boîtier
de raccordement à plusieurs types d’alimentation
électrique (la figure n’est qu’indicative, elle peut ne pas
correspondre au modèle acheté).
Raccordement monophasé
La table est fournie déjà
équipée d’un cordon
d’alimentation prévu pour
raccordement monophasé.
Procéder au raccordement des

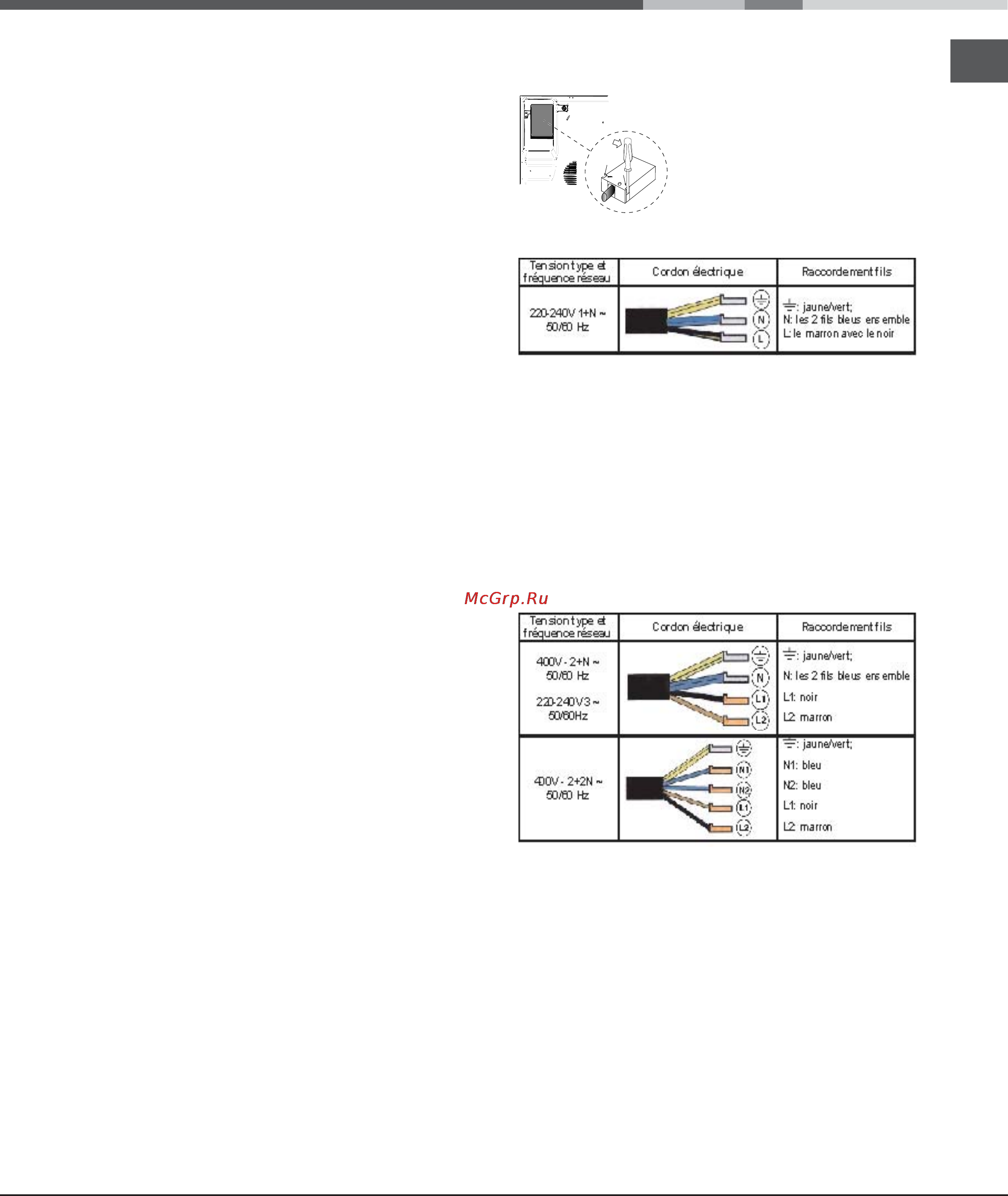

fils en suivant les indications du tableau et des dessins
suivants :
Autres types de branchement
Si l’installation électrique correspond à une des
caractéristiques suivantes :
Tension type et fréquence réseau
• 400V - 2+N ~ 50/60 Hz
• 220-240V 3 ~ 50/60 Hz
• 400V - 2+2N ~ 50/60 Hz
Séparer les câbles et procéder au raccordement des
fils en suivant les indications du tableau et des dessins
suivants :
Si l’installation électrique correspond à une des
caractéristiques suivantes :
Tension type et fréquence réseau
• 400V 3 - N ~ 50/60 Hz
procéder comme suit :
!
Le câble éventuellement fourni n’est pas prévu pour
ces types d’installation.
1. Utiliser un câble d’alimentation approprié, type
H05RR-F ou supérieur, aux dimensions adéquates
(section câble : 25 mm).
2. Faire levier à l’aide d’un tournevis sur les languettes
TABLE DE CUISSON
RETOURNEE
