31
DE
vom Rand der Kochmulde von mindestens 600 mm
aufweisen.
Befestigung
Das Kochfeld muss auf einer
perfekt ebenen Stütz- bzw.
Auflagefläche installiert werden.
Durch unsachgemäße Befestigung hervorgerufene
Verformungen könnten die Eigenschaften und
Leistungen des Kochfeldes beeinträchtigen.
Die Länge der Regelschrauben der
Befestigungsklammern
wird vor Montage derselben
eingestellt, und zwar je nach der Stärke der
Auflagefläche:
• 30 mm - Schraube 17.5 mm;
• 40 mm - Schraube 7.5 mm.
Verfahren Sie zur Befestigung wie folgt:
1. Schrauben Sie die 4 Zentrierungsfedern mittels
der vier kurzen, stumpfen Schrauben in die in
der Mitte einer jeden Kochfeldseite befindlichen
Lochbohrungen.
2. Setzen Sie das Kochfeld durch leichtes Andrücken
des gesamten umlaufenden Randes mittig in
den Möbelausschnitt ein, und zwar so, dass es
vorschriftsmäßig auf der gesamten Auflagefläche
aufstützt.
3. Für Kochfelder mit Seitenprofilen: Stecken Sie nach
Einsatz des Kochfeldes in den Möbelausschnitt die
4 Befestigungshaken (ein jeder mit seinem Stift) in
den umlaufenden unteren Rand des Kochfeldes, und
schrauben Sie diese mittels der vier langen, spitzen
Schrauben fest, bis das Glas an der Auflagefläche
anhaftet.
!
Die Schrauben der Zentrierungsfedern müssen
unbedingt zugänglich sein.
!
Gemäß den Sicherheitsvorschriften muss nach
erfolgtem Einbau die Möglichkeit einer Berührung mit
Strom führenden Teilen ausgeschlossen sein.
!
Alle zum Schutz dienenden Teile müssen so
befestigt werden, dass ein Entfernen derselben ohne
Zuhilfenahme eines Werkzeugs nicht möglich ist.
Elektroanschluss
!
Bei der Installation des Kochfeldes und der eines
eventuellen Einbaubackofens müssen sämtliche
Elektroanschlüsse getrennt vorgenommen werden, und
dies nicht nur aus Sicherheitsgründen, sondern auch
um den Backofen, falls nötig, leichter herausziehen zu
können.
Klemmengehäuse
Das Gerät ist mit einem Gehäuse (befindlich im
unteren Teil) ausgestattet, das für den Anschluss an
andersartige Elektroversorgungen bestimmt ist (die
Abbildung ist nur richtungsweisend, demnach ist es
möglich, dass sie mit dem erworbenen Gerät nicht
übereinstimmt).

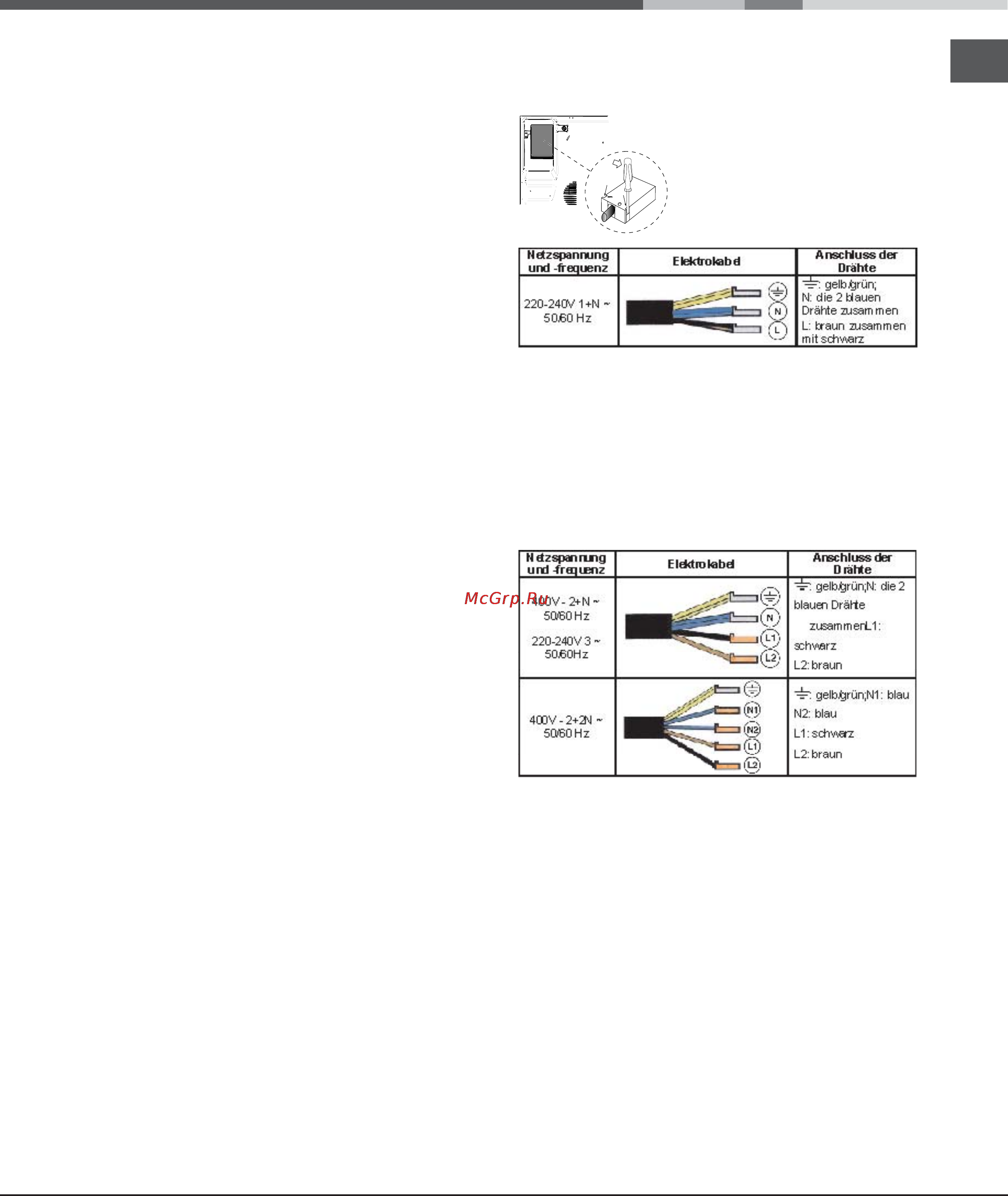

Einphasenanschluss
Das Kochfeld ist mit einem
bereits angeschlossenen
Netzkabel ausgestattet und ist
für einen Einphasenanschluss
voreingestellt. Schließen Sie die
Drähte gemäß nachfolgender
Tabelle und Zeichnungen an:
Andere Anschlussarten
Sollte die Elektroanlage einer der nachfolgenden
Eigenschaften entsprechen:
Netzspannung und -frequenz
• 400V - 2+N ~ 50/60 Hz
• 220-240V 3 ~ 50/60 Hz
• 400V - 2+2N ~ 50/60 Hz
Trennen Sie die Drähte und schließen Sie sie gemäß
nachfolgender Tabelle und Zeichnungen an:
Sollte die Elektroanlage einer der nachfolgenden
Eigenschaften entsprechen:
Netzspannung und -frequenz
• 400V 3 - N ~ 50/60 Hz
dann verfahren Sie wie folgt:
!
Das eventuell mitgelieferte Netzkabel kann für diese
Installationsarten nicht verwendet werden.
1. Verwenden Sie ein geeignetes Versorgungskabel
des Typs H05RR-F, oder eines höheren Wertes,
geeigneter Maße (Kabelquerschnitt: 25 mm).
2. Heben Sie unter Zuhilfenahme eines
Schraubenziehers die seitlichen Zungen des
Klemmengehäusedeckels an (siehe Abbildung
Klemmengehäuse).
3. Schrauben Sie die Schraube der Kabelklemme
sowie die Schrauben der Klemmen, die der
erforderlichen Anschlussart entsprechen, aus und
positionieren Sie die Brücken in Anlehnung an
KOCHFELD
UMGEDREHT
