Ariston 7HPF 604 [10/16] Установка

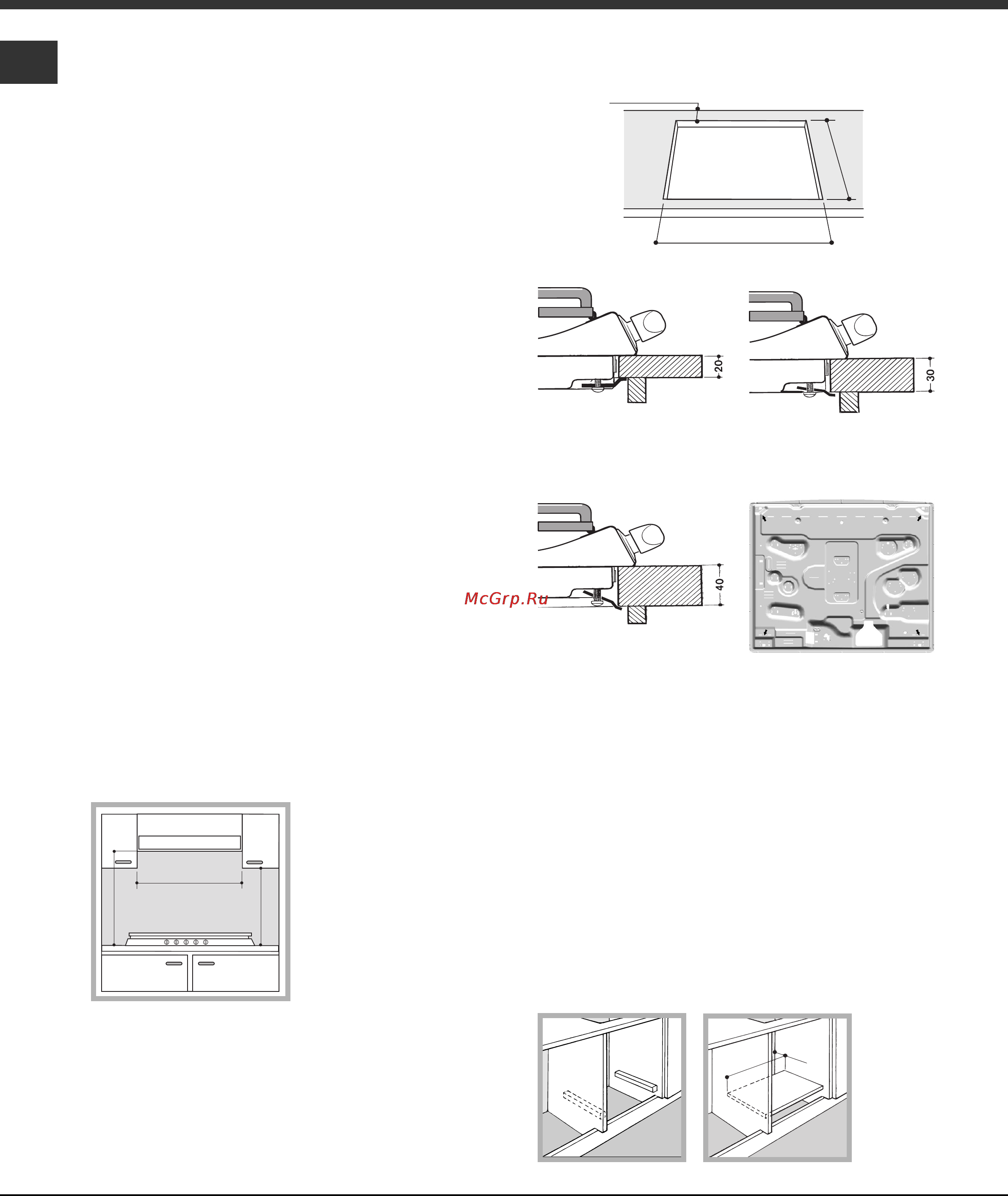

![Ariston 7HPF 604 [10/16] Установка](/views2/1071449/page10/bga.png)
10
RS
! Важно сохранить данное руководство для его
последующих консультаций. В случае продажи,
передачи изделия или при переезде на новое
место жительства необходимо проверить, чтобы
руководство оставалось вместе с изделием, для
того чтобы его новый владелец мог ознакомиться
с правилами эксплуатации и с соответствующими
предупреждениями.
! Внимательно прочитайте инструкции: в них
содержатся важные сведения об установке,
эксплуатации и безопасности изделия.
Размещение
! Не разрешайте детям играть с упаковочными
материалами. Упаковка должна быть уничтожена в
соответствии с правилами раздельного сбора
мусора (см. Предосторожности и рекомендации).
! Установка изделия производится в соответствии
с данными инструкциями квалифицированными
специалистами. Неправильная установка изделия
может стать причиной повреждения имущества и
причинить ущерб людям и домашним животным.
Встроенный монтаж
Возможна установка рядом с кухонными
элементами, высота которых не превышает
рабочую поверхность. Для правильной установки
варочной панели необходимо соблюдать
следующие меры предосторожности:
• Кухонные элементы, расположенные рядом с
кухонной плитой, высота которых превышает
уровень варочной панели, должны находиться
на расстоянии не менее 600 мм от края
варочной панели.
• Вытяжка должна быть установлена в соответствии с
руководством по эксплуатации вытяжки и в любом
случае на высоте не менее 650 мм.
• Навесные кухонные шкафы, прилегающие к
кухонной вытяжке,
должны располагаться
на высоте 420 мм от
кухонного топа (см.
схему).
Если варочная панель
устанавливается под
навесным шкафом,
последний должен
располагаться на
высоте не менее 700
мм от кухонного топа
(см. схему).
• Размеры ниши кухонного элемента должны
соответствовать схеме. В крепежный комплект
входят крепежные крюки для крепления
варочной панели на кухонной рабочей
поверхности толщиной от 20 до 40 мм.
Для надежного крепления варочной панели
рекомендуется использовать все прилагающиеся
крюки.
Схема крепления крюков
! Используйте крюки из комплекта
«вспомогательные принадлежности»
• Если варочная панель не устанавливается
сверху встроенного духовог шкафа,
необходимо вставить деревянную панель в
качестве изоляции. Эта панель должна быть
установлена на расстоянии не менее 20 мм от
нижней части варочной панели.
Вентиляция
Для обеспечения надлежащей вентиляции
необходимо снять заднюю панель ниши кухонного
элемента. Рекомендуется установить духовой
шкаф на два деревянных бруска или на сплошное
основание с отверстием диаметром не менее 45 х
560 мм (см. схемы).
Установка
600mm min.
600mm min.
700mm min.
560 m
m.
4
5
m
m
.
555
mm
475
mm
55
mm
Монтаж крюка для
опорных брусков
H=20 мм
Монтаж крюка для
опорных брусков
H=30 мм
Спереди
Сзади
Монтаж крюка для
опорных брусков H=40мм
