RS

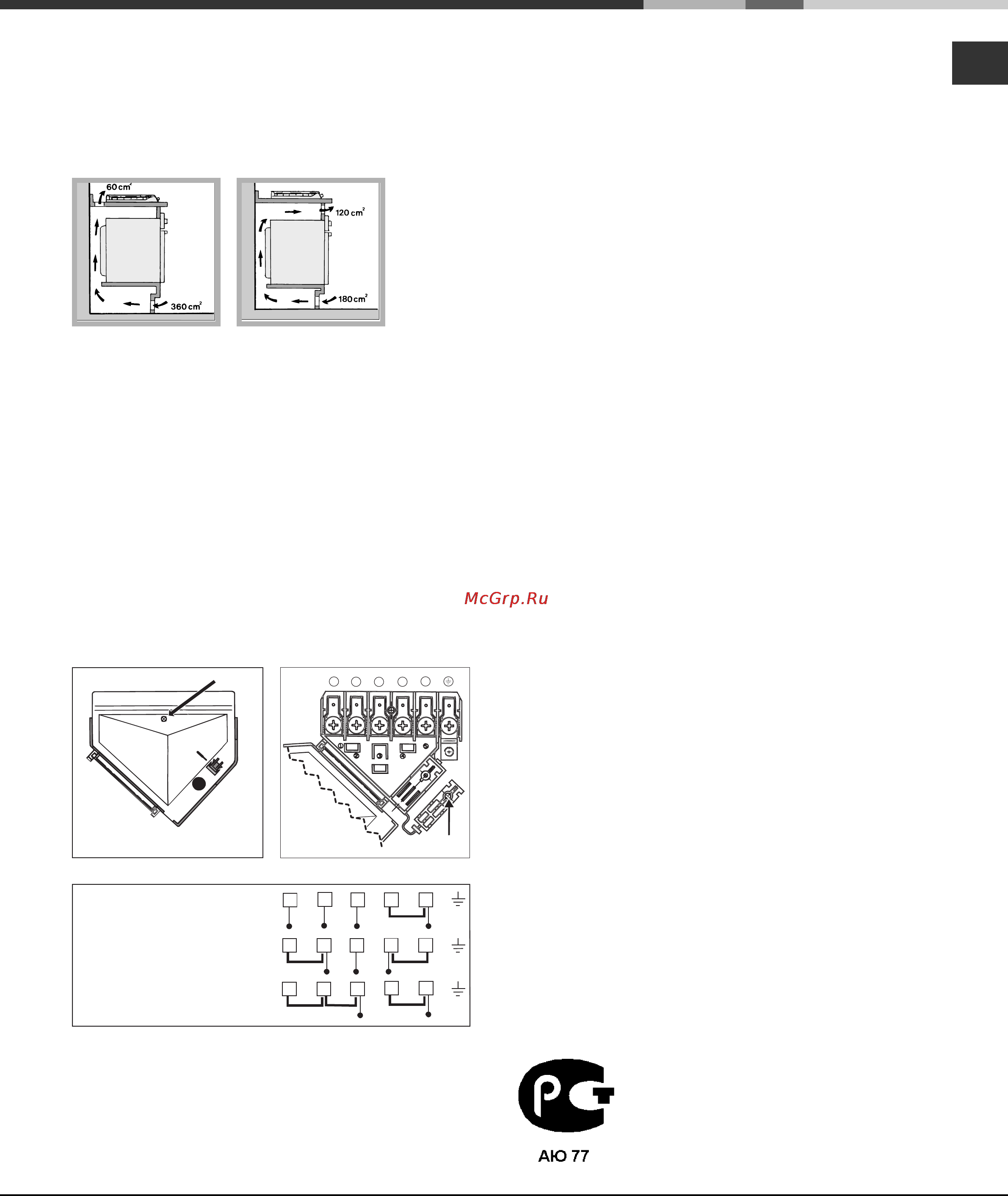

Если варочная панель устанавливается сверху
встроенного духового шкафа, не оснащенного
принудительной охладительной вентиляцией, для
надлежащей вентиляции внутри кухонного
элемента необходимо проделать вентиляционные
отверстия для циркуляции воздуха (см.схемы).
Электрическое подключение
Некоторые электрические панели не оснащены
проводом электропитания, так как провод
расчитывается под конкретный тип
электропроводки (смотрите таблицу соединений
ниже). Подсоединение провода производится
следующим образом:
• Открыть зажимную коробку, отвинтив винт “V” и
открыть крышку (см.схему).
• Соединить провода согласно схеме,
изображенной на рисунке.
• Закрепить кабель к держателю “F”, закрыть и
зафиксировать крышку с помощью винта “V”
(см.схему).
Подсоединение сетевого кабеля к сети
электропитания
Установите на сетевой кабель нормализованную
штепсельную вилку, расчитанную на нагрузку,
указанную на заводской табличке.
В случае прямого подключения к сети
электропитания между кухонной плитой и сетью
необходимо установить мультиполярный
выключатель с минимальным расстоянием между
контактами 3 мм, рассчитанный на данную
нагрузку и соответствующий действующим
нормативам (выключатель не должен размыкать
провод заземления). Сетевой кабель должен быть
расположен таким образом, чтобы ни в одной
точке его температура не превышала температуру
помещения более чем 50°C.
! Электромонтер несет ответственность за
правильное подключение изделия к электрической
сети и за соблюдение правил безопасности.
Перед подключением изделия к сети
электропитания проверьте следующее:
• розетка должна быть соединена с заземлением и
соответствовать нормативам;
• сетевая розетка должна быть рассчитана на
максимальную потребляемую мощность
изделия, указанную на табличке с техническими
характеристиками;
• напряжение и частота тока сети должны
соответствовать электрическим данным изделия;
• сетевая розетка должна быть совместима со
штепсельной вилкой изделия. В противном
случае замените розетку или вилку; не
используйте удлинители или тройники.
! Изделие должно быть установлено таким
образом, чтобы электрический провод и сетевая
розетка были легко доступны.
! Электрический провод изделия не должен быть
согнут или сжат.
! Регулярно проверяйте состояние сетевого кабеля
и в случае необходимости поручите его замену
только уполномоченным техникам (см. Сервисное
обслуживание).
! Производитель не несет ответственности за
последствия несоблюдения перечисленных выше
требований.
! В случае установки варочной панели сверху
духового шкафа, встроенного в кухонный элемент,
электрическое подсоединение варочной панели и
духового шкафа должно выполняться раздельно
по причинам безопасности, а так же для легкого
съема духового шкафа.
F
V
1
2
3
4
5
1 2
3
4
5
12345
1
2
3
4
5
R
S
T
N
R
S
N
R
N
380-400V 3N~
H05RR-F 5x1.5 CEI-UNEL 35363
380-400V 2N~
H05RR-F 4x1.5 CEI-UNEL 35363
220-230V 1N~
H05RR-F 3x2.5 CEI-UNEL 35363
