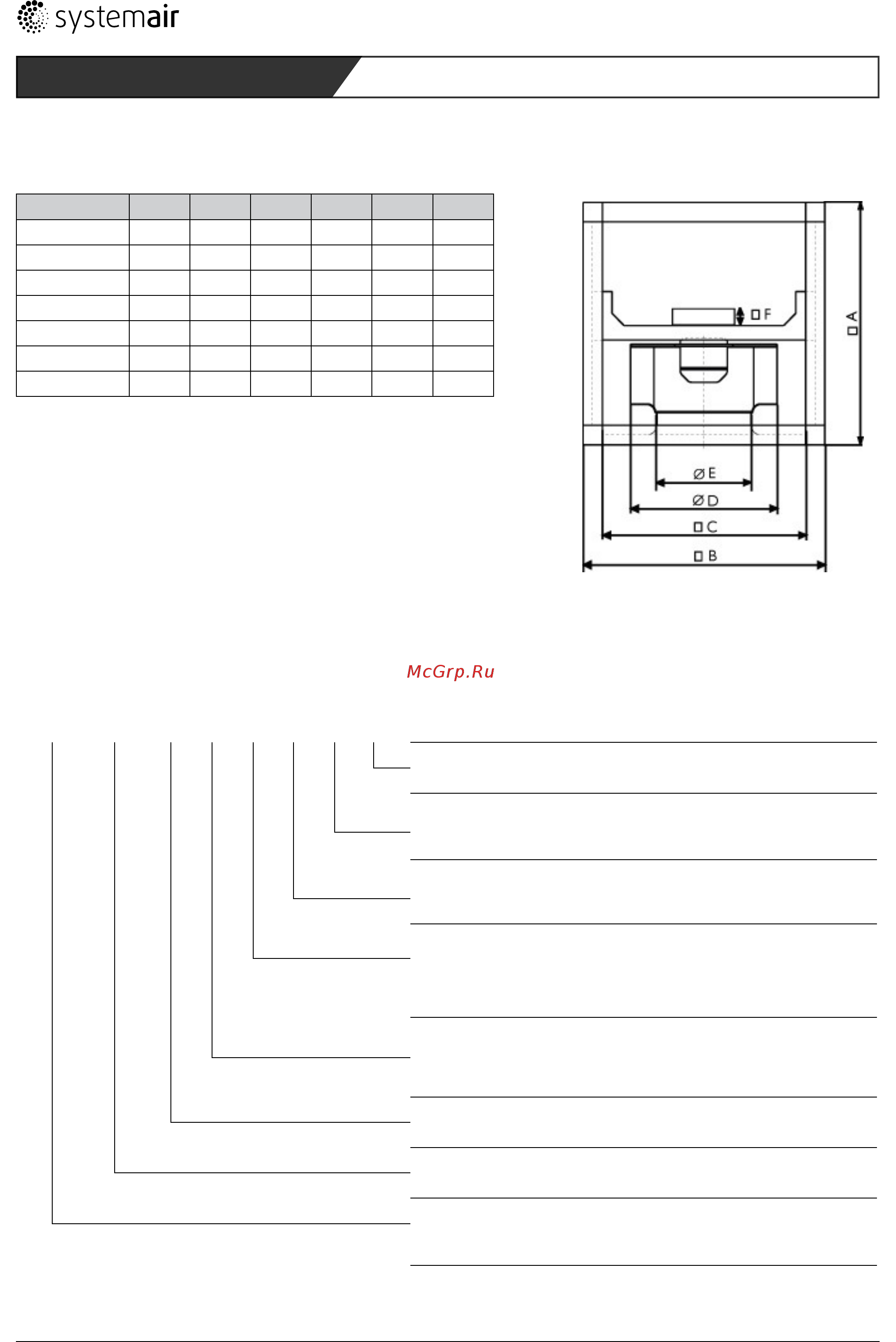

5.4.2 Mått
BG A B C øD øE F
025 315 EC 500 500 420 315 200 40
025 355 EC 500 500 420 255 224 40
042 400 EC 670 670 590 400 253 40
042 450 EC 670 670 590 450 286 70
042 500 EC 670 670 590 504 321 70
062 560 EC 800 800 720 560 360 70
062 630 EC 800 800 720 630 407 70
Tabell 3: Mått Multibox MUB-EC
5.5 Modellnyckel
MUB 042 500 D V A 2 IE2
IE2: Internationell effektivitet
Hög effektivitet
mekanisk
anslutning
A: Standardmotor
HT: Hög temperatur
Elektrisk anslutning
antal poler (inte för EG)
V: 4-4 pols voltage kontrollerbar
S: 6-6 pols voltage kontrollerbar
4: 4- polsd frekvensomriktare kontrollerbar
6: 6- polsd frekvensomriktare kontrollerbar
Motor typ
E: En-fas växelström
D: tre-fas nuvarande
EC: Likström
Hjuldiameter
storlek
Multibox
MUB
MUB/F
MUB/T
Fig. 9: Modellnyckel
