6 Montering
6.1 Säkerhetsinformation
› › Monteringen ska endast utföras av utbildad och kvalicerad personal.
› › Följ de systemrelaterade villkoren och kraven från systemtillverkaren eller anläggningskonstruktören.
› › Säkerhetselement, t.ex. skyddande galler, får inte tas bort, kringgås eller sättas ur funktion.
6.2 Förutsättning för montering
• Platsen för montering skyddas mot damm, fukt och väderpåverkan.
• Multiboxen kan monteras både horisontellt och vertikalt, likaså kan utblåsriktningen ändras på plats.
• Kan placeras utomhus med ett tak som skyddar mot väta och snö (tillbehör).
• Vägledning när MUB/T, se till att det nns tillräckligt med utrymme för installationen av enheten (viktigt på sida av motor om motor
eller äkthjulbehöver ersättas, se bild 10).

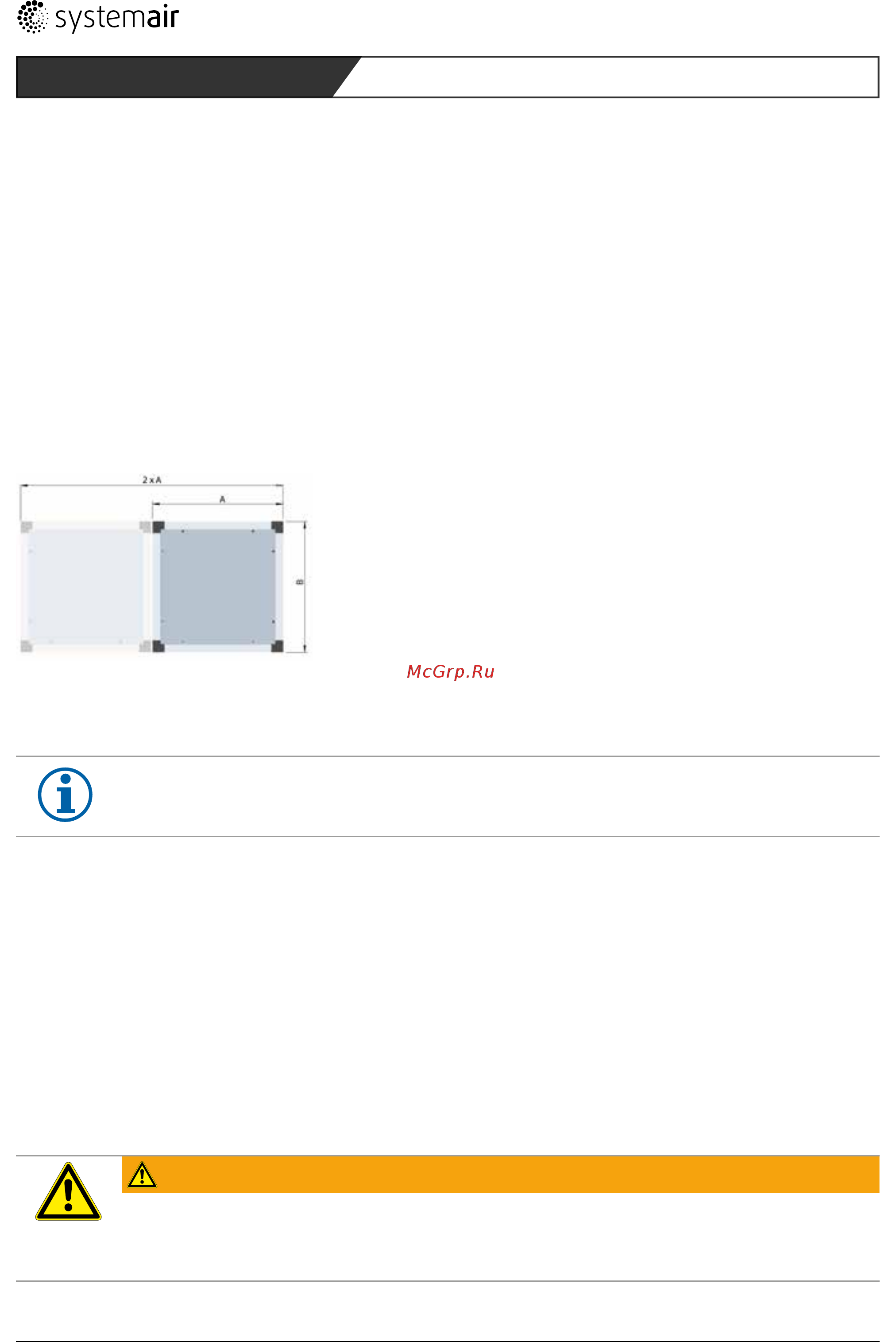

Figur 10: MUB Montering villkor (back)
6.3 Montering
OBSERVERA
Fläkten får endast lyftas i bottenramen vid uppackning.
" Vrid inte höljet på multiboxen vid installationen.
" Var uppmärksam på genomströmningsriktningen (pilar).
" Skapa god åtkomst till Multiboxen för underhåll och reparationer.
" Ge kontakt och sugskydd och skyddsavstånd enligt DIN EN 294 och DIN 24.167-1.
" Säkerställ fritt område vid luftanslutningarna.
6.3.1 Golvmontering
" Montera underredet på en plan yta.
" Slut kontaktytan mellan bottenramen och sockel eller golv med poröst gummimaterial eller med ett cellulärt material.
" Passa ihop luftanslutningar och tillbehör.
6.3.2 Vägg och tak montering
VARNING
Fara fån fallande delar
› Kontrollera att infärstningar (vägg/tak) har tillräcklig hållbarhet innan montering.
› Vid val av passande material, uppmärksamma vikten, tendens att vibrera och dragkrafter (viktig information på
typskylten).
" Montera Multiboxen på ett fast underlag med lämpligt material.
" Passa ihop luftanslutningar och tillbehör.
