![Systemair MUB-CAV/VAV 042 400EC [82/145] Beskrivelse af multibox mub f](/views2/1715268/page82/bg52.png)
5.3 Beskrivelse af Multibox MUB/F
• Røgventilator.
• 400 °C/120 min. (F400).
• Isoleret hus.
• Lavt lydniveau.
• Kan reguleres i 2 trin.
• Testet efter EN 12101-3 hos LGAI, Barcelona.
Røgventilatoren MUB/F er designet for transport af varm røggas og ved normaldrift luft op til 55 °C. MUB/F ventilatoren er med
bagudkrummet, fritblæsende ventilatorhjul af galvaniseret stål.
Huset består af en proleret stålramme. Alle dele er galvaniseret og er bestandig overfor søvand. Husets paneler består af dobbelt-
vægget galvaniseret stålplade med en mellemliggende 20 mm isolering af mineraluld. De har glatte overader, der beskytter mod
opbygning af støv og snavs.
Retning for udblæsning kan vælges mellem lige igennem eller sideudblæsning.
Motoren er tilpasset for anvendelse med høj temperatur, F400 °C/120 min. Motoren ndes i 2 versioner for 1- eller 2 hastigheder.
1
2
3
4
6
5

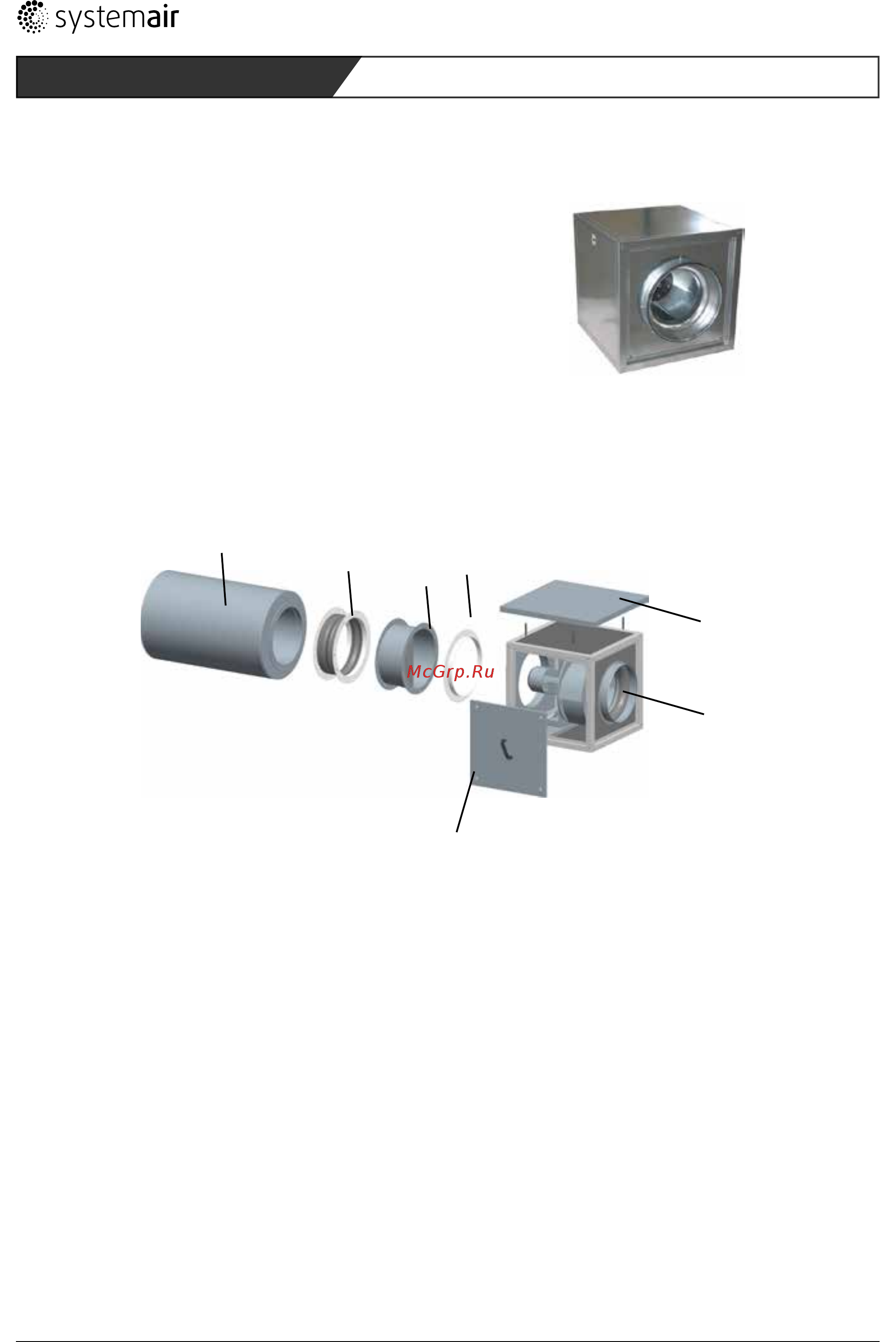

Fig. 6: Multiboks MUB/F
Forklaring
1 RSA Lyddæmper 5 WSD Tag for vejrbeskyttelse
2 EVH Fleksibel forbindelse 6 MUB/F Multibox
3 LRK Automatisk lukkespjæld 7 GFL Modange
4 SDM Inspektionslåge
7
83
