Руководство по монтажу
12
VAM150~2000F
Инверторный кондиционер системы
HRV (Вентиляция с регенерацией тепла)
4PW13545-1C

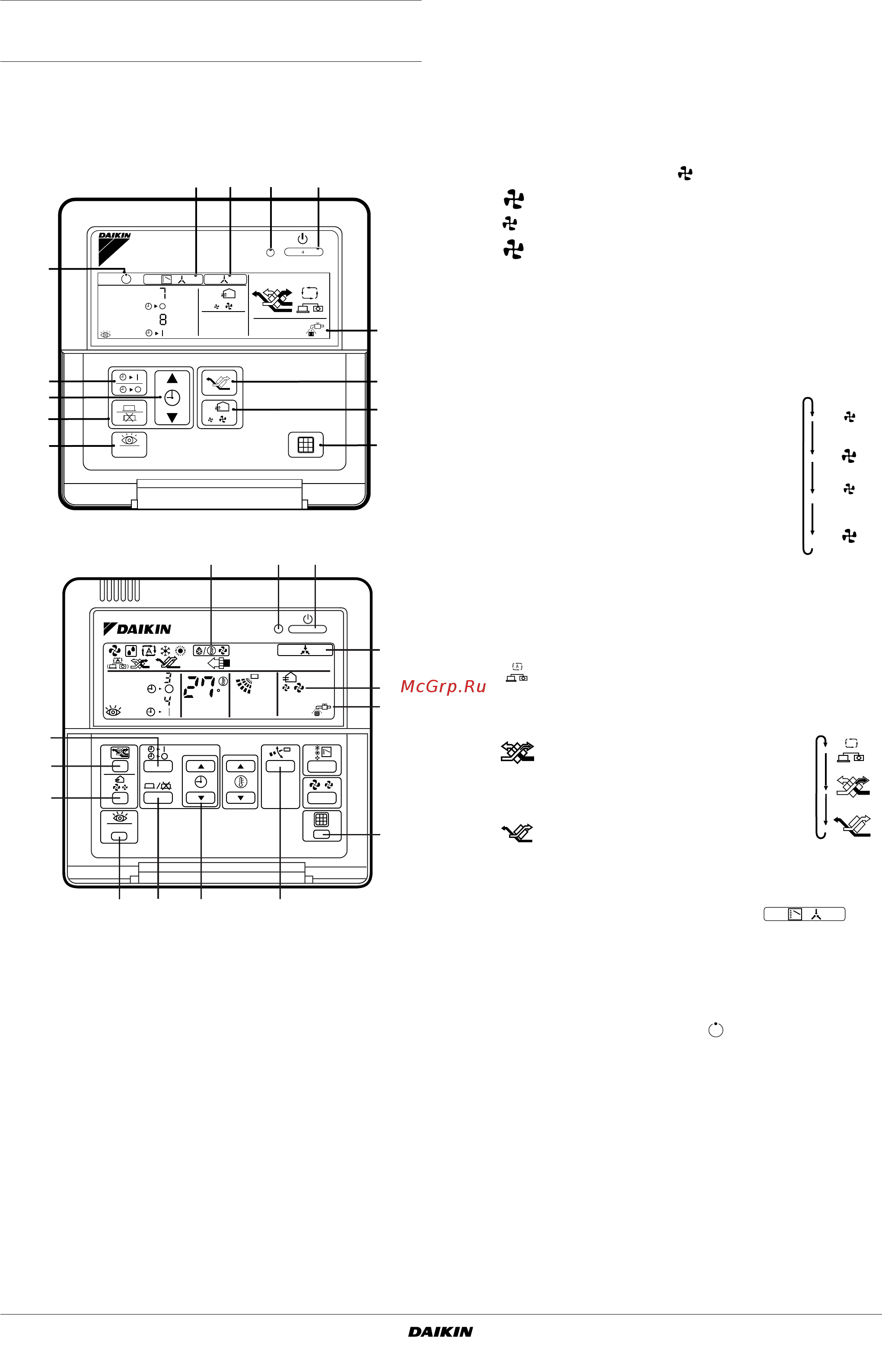

Работа с использованием дистанционного управления
исключительно для блоков HRV с операциями
кондиционирования воздуха. (BRC301B61)
Для неавтономных систем операции запуска/останова и
операции таймера не представляются возможными.
В этих случаях используйте блок дистанционного управления
кондиционером или централизованный контроллер.
BRC301B61: Удаленный контроллер для VRV
BRC1C51, 61, 517: Удаленный контроллер для VRV
1. Лампочка индикации работы
Свечение данной контрольной лампочки (красной)
указывает на нахождение блока в режиме Работа.
2. Кнопка Работа/Останов
Однократное нажатие вызывает включение блока в
работу.
Повторное нажатие приводит к останову блока.
3. Кнопка переключения скорости потока воздуха
Для скорости потока воздуха предусмотрено
переключение на режимы " " [Низкая],
"" [Высокая],
" FRESH UP" [Низкая - ВОЗДУХООБМЕН] или
" FRESH UP" [Высокая - ВОЗДУХООБМЕН].
Для операции "FRESH UP"
При отсутствии данной индикации: Объем наружного
воздуха, подаваемого в помещение, и объем воздуха в
помещении, выводимого наружу, эквивалентны.
Для операции "FRESH UP"
• При установке в положение "Воздухообмен
с притоком воздуха": Объем наружного
воздуха, подаваемого в помещение,
превышает объем воздуха в помещении,
выпускаемого наружу.
(Данная операция препятствует попаданию
запахов и влаги из кухонь и туалетов в
помещения.)
• При установке в положение "Воздухообмен
с выпуском воздуха": Объем воздуха в
помещении, выпускаемого наружу,
превышает объем наружного воздуха,
подаваемого в помещение.
(Данная операция препятствует
проникновению запахов и
распространяющихся по воздуху бактерий
из больничных палат в коридоры.)
4. Кнопка переключения режима вентиляции
"" (Автоматический) режим
Датчик температуры блока автоматически
переключает режимы вентиляции блока
[Обход] и [Теплообмен].
"" Режим (Теплообмен)
В этом режиме воздух проходит через
теплообменный элемент для обеспечения
вентиляции типа [Суммарный теплообмен].
"" Режим (обход)
В этом режиме воздух не проходит через
теплообменный элемент и при обходе его
обеспечивает вентиляцию с [Обход].
5. Индикация способа управления работой:
Если работа блоков HRV связана с кондиционерами,
возможна индикация представленного здесь вида.
При такой индикации управление операциями
ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ блоков HRV с помощью
дистанционного контроллера HRV не обеспечивается.
6. Индикация готовности к работе:
Индикация операции предварительного охлаждения/
предварительного нагрева. Блок находится в состоянии
останова и включается в работу по окончании операции
предварительного охлаждения/предварительного нагрева.
Операция предварительного охлаждения/
предварительного нагрева указывает на отсрочку
включения в работу блоков HRV в период запуска
связанных с ними кондиционеров, например, перед
началом рабочего дня в офисе.
В этот период интенсивность отопления или охлаждения
снижается для доведения температуры в помещении до
заданного значения за короткое время.
( )
BRC301B61
A
HRV
TEST
FRESH UP
hr
hr
6
8
4
3
9
57 1 2
11
13
10
12
TEST
C
hr
hr
TEST
NOT
AVAILABLE
L H
612
7
5
8
9
4
11
10 13 12 14
3
FRESH UP
FRESH UP
A
(
(
(
(
