Daikin VAM1000FA [17/24] Система прямого подключения трубопровода для системы эксплуатации группы 1
![Daikin VAM250FA8VE [17/24] Система прямого подключения трубопровода для системы эксплуатации группы 1](/views2/1718972/page17/bg11.png)
VAM150~2000F
Инверторный кондиционер системы
HRV (Вентиляция с регенерацией тепла)
4PW13545-1C
Руководство по монтажу
15
Система прямого подключения трубопровода для
системы эксплуатации группы 1
Соединения линий и установки переключателей на печатной
плате блока HRV должны совпадать с тем, что используется в
разделе "Стандартная система для системы группы 1"
Установите переключатели печатной платы блока HRV в
положения, соответствующие заводским установкам по
умолчанию.
1 Не забудьте в качестве первоначальной установки для
прямого подключения трубопровода выбрать установку:
Активизировано.
■ Если дистанционный контроллер для HRV еще не
подключен, первоначальные установки могут быть
выполнены с помощью дистанционного управления
контроллера. Установите номер режима на "17",
установка номера переключателя на "5" и установка
номера положения на "02" в соответствии с разделом
"Местная установка" на странице 10.
■ В случае дистанционного контроллера для HRV
первоначальные установки могут быть выполнены с
помощью дистанционного контроллера для HRV.
Установите такие же самые значения, что указаны
выше, при использовании дистанционного контроллера
кондиционера в соответствии с процедурой
"Выполнение первоначальных установок" в руководстве
на дистанционное управление.
2 Установку других функций HRV следует произвести с
помощью того же самого метода, описание которого
приведено а разделе "Стандартная система для системы
группы 1".
Сопряженное управление при использовании более двух
групп
■
Установите
дополнительную
печатную плату адаптера
KRP2A61 дистанционного
управления на монтажное
основание блока HRV.
■ К клеммам F1 и F2 можно
подсоединить максимум
64 кондиционера и блоков
HRV.
■ Используйте удаленный
контроллер кондиционера
для выполнения
первоначальных
установок.
Порядок действий
1 Переведите основной выключатель питания в нерабочее
положение.
2 Подключите дистанционный контроллер кондиционера.
3 Переведите основной выключатель питания в рабочее
положение.
4 Произведите на месте установки дистанционного
контроллера; установите блокировку коллективной зоны в
положение ВКЛЮЧЕНО. Произведите установки: Номер
режима: "17", установка номера переключателя: "8" и
установка номера позиции: "02".
5 Переведите основной выключатель питания в нерабочее
положение.
6 Отключите дистанционный контроллер..
Теперь производимые на месте установки завершены.
Для увеличения дистанционно управляемой скорости
воздушного потока при вентиляции со значения "Высокая" на
"Сверхвысокая" подключите дистанционный контроллер
кондиционера к блоку HRV и произведите установки на месте.
(Обратитесь к пункту "Первоначальная установка" в параграфе
"Местная установка" на странице 10.)

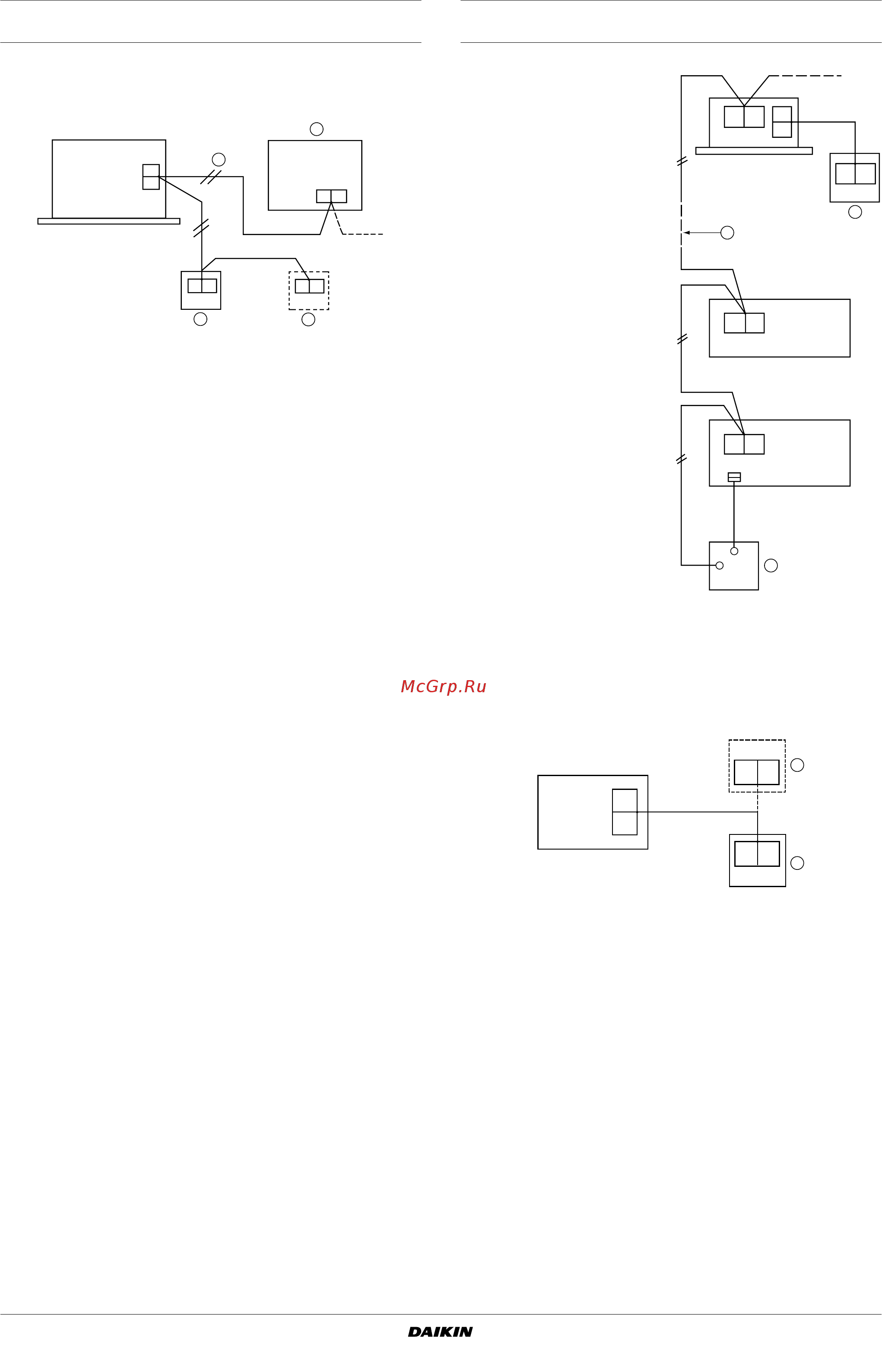

P1
P2
P1
P2
P1
P2
P1
P2
VRV
1
2
3
4
1
Дистанционный контроллер
кондиционера
3
Максимальная длина
соединительной линии: 500 м
2
Дистанционный контроллер
для HRV
4
Средняя (M) скорость
воздушного потока
1 Дистанционный
контроллер кондиционера
2 Длина соединительной
линии может быть
увеличена максимум
до 1000 м.
3 Дополнительный адаптер
дистанционного
управления KRP2A61
VRV
VRV
HRV 1
HRV 2
X11A
F1 F2
P1
P2
P1 P2
F1 F2
F1 F2
1
2
3
P1
P2
P1
P2
P1
P2
HRV 1
1
2
1
Дистанционный контроллер
кондиционера
2
Дистанционный контроллер
для HRV
