VAM150~2000F
Инверторный кондиционер системы
HRV (Вентиляция с регенерацией тепла)
4PW13545-1C
Руководство по монтажу
5

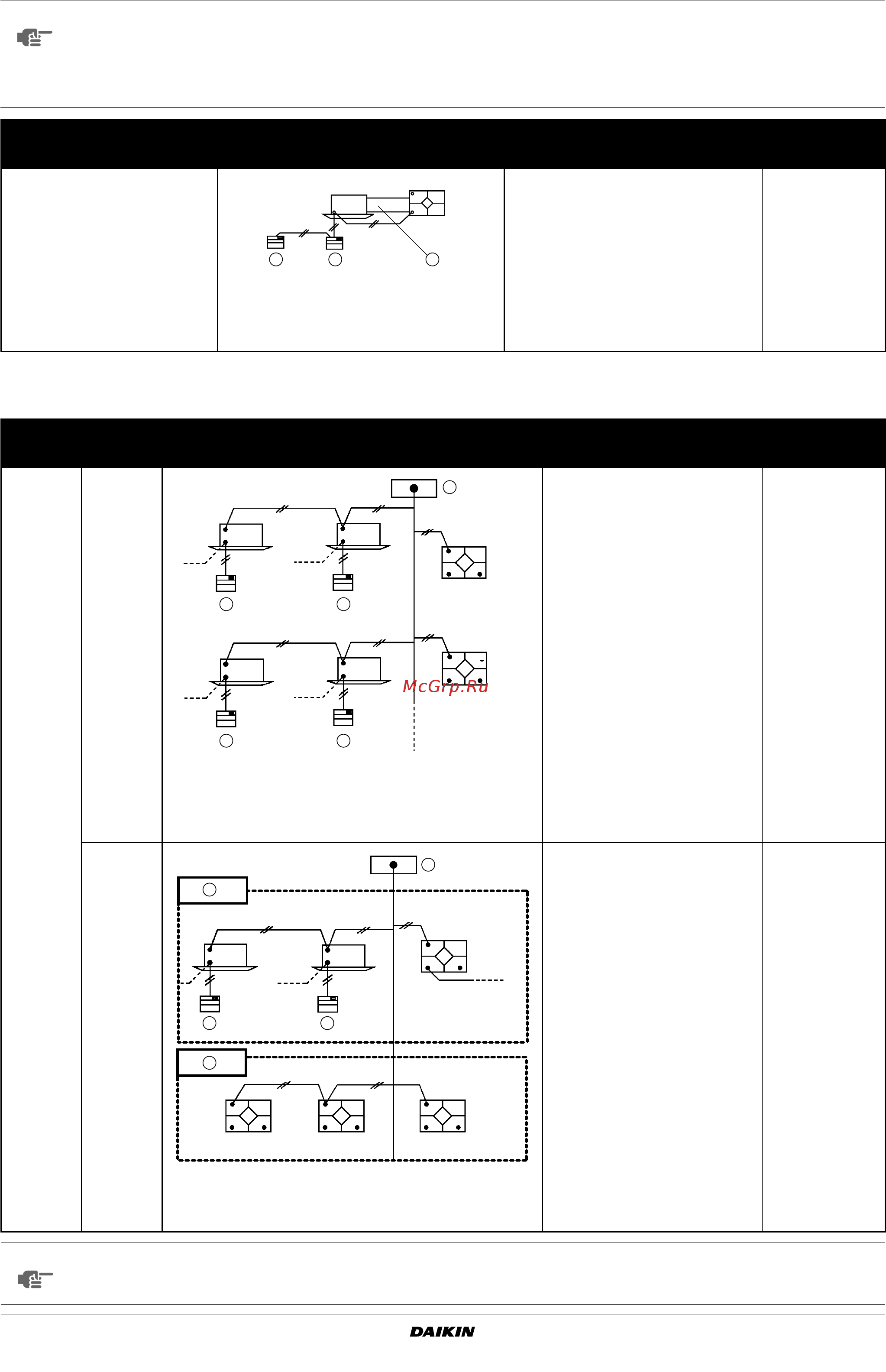

ЦЕНТРАЛИЗОВАННАЯ СИСТЕМА УПРАВЛЕНИЯ (СИСТЕМА VRV)
ПРИМЕЧАНИЕ
■ Печатная плата адаптера: KRP50-2; адаптер дистанционного управления: KRP2A61: Блок установки печатной платы
адаптера: KRP50-2A90
■ В случае прямого подключения трубопровода работа двух и более групп невозможна.
■ При использовании типов VAM для систем эксплуатации групп 1 можно также выбрать прямое подключение
трубопровода.
СИСТЕМА
Стандартный метод
Пункты,
связанные с
электромонтажом
Система прямого подключения
трубопровода
•HRV работает только в том случае,
если вентилятор кондиционера
включен.
• Если кондиционер не работает, блок
HRV можно использовать в режиме
циркуляции или вентиляции.
• Прочие технические данные
соответствуют техническим данным
стандартной системы.
"Система прямого
подключения
трубопровода для
системы
эксплуатации
группы 1" на
странице 15
VRV
HRV
1 2 3
1
Дистанционный
контроллер
кондиционера
(дистанционный
контроллер для HRV)
2
Дистанционный
контроллер
кондиционера
3
Трубопровод
СИСТЕМА
Стандартный метод
Пункты,
связанные с
электромонтажом
Централизо
ванная
система
управления
"Общая"/
индивидуал
ьная
система
управления
• Использование контроллера
включения/выключения,
печатной платы адаптера
дистанционного управления или
таймера расписания позволяет
активизировать
централизованное управление
всей системы. (максимум 64
группы)
•Контроллер включения/
выключения может выполнять
включение или выключение
отдельных блоков.
•Таймер расписания и контроллер
включения/выключения можно
использовать совместно. Тем не
менее печатную плату адаптера
дистанционного управления
нельзя использовать с другим
централизованным устройством
управления.
"Управление "Все"/
"индивидуальный""
на странице 16
Система
управления
зоной
• Использование
централизованного контроллера
позволяет активизировать
управление зоной с помощью
линии централизованного
управления. (максимум 64 зоны)
• Центральный контроллер
отображает индикацию
"Фильтра" и предупреждения об
аномалиях, а также позволяет
активизировать сброс.
• Централизованный контроллер
обеспечивает возможность
проведения операции
вентиляции для каждой зоны
независимо друг от друга.
"Система
управления зоной"
на странице 17
HRV
HRV
VRV VRV
VRV VRV
1 1
1 1
2
1
Дистанционный
контроллер
кондиционера
2
Печатная плата адаптера
дистанционного управления,
таймер расписания, контроллер
включения/выключения
VRV VRV
HRV HRV HRV
HRV
2
1
4
3 3
1
Зона 1
3
Дистанционный контроллер
кондиционера
2
Зона 2
4
Центральный дислетчер
ПРИМЕЧАНИЕ
Адаптер проводки для дистанционного контакта: KRP50-2, печатная плата адаптера дистанционного управления:
KRP2A61, таймер расписания. DST30B61, контроллер включения/выключения. DCS301B61, контроллер: DCS302B61,
BRC1C517.
