Daikin VAM1000FA [21/24] Схема электрического монтажа
![Daikin VAM800FA8VE [21/24] Схема электрического монтажа](/views2/1718972/page21/bg15.png)
VAM150~2000F
Инверторный кондиционер системы
HRV (Вентиляция с регенерацией тепла)
4PW13545-1C
Руководство по монтажу
19

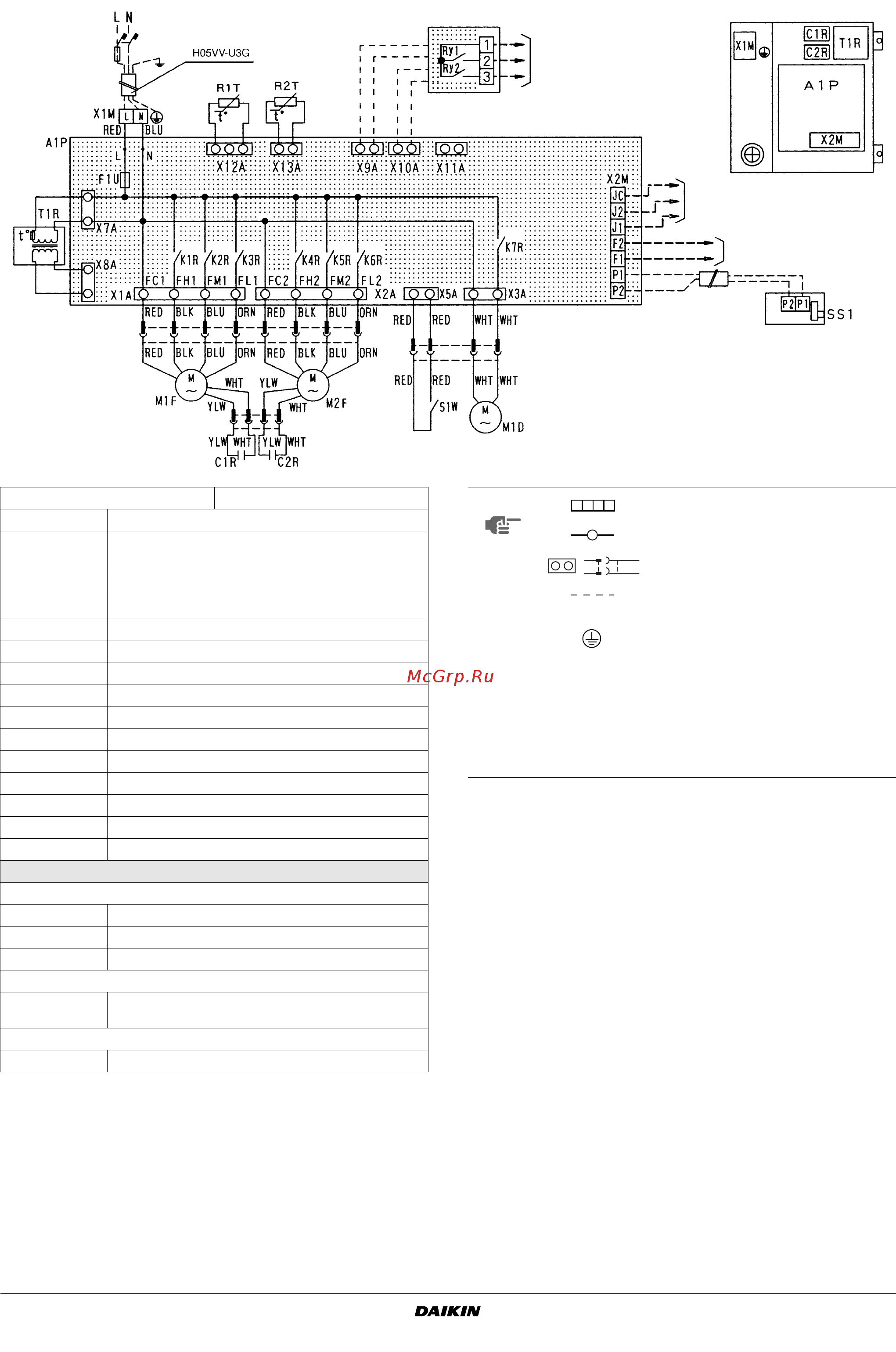

СХЕМА ЭЛЕКТРИЧЕСКОГО МОНТАЖА
VAM150, 250, 350, 500, 650, 800, 100F
ИСТОЧНИК
ПИТАНИЯ
ОДНОФАЗНЫЙ
220-240/220 B
50/60Hz
ВНЕШНИЕ ВЫХОДНЫЕ
КЛЕММЫ
АДАПТЕР ПРОВОДКИ
(ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ) (KRP50-2)
ВХОДНЫЕ КЛЕММЫ,
РАСПОЛОЖЕННЫЕ НА
ПЕРЕДНЕЙ СТОРОНЕ СНАРУЖИ
КЛЕММЫ
ЦЕНТРАЛИЗОВАННОГО
УПРАВЛЕНИЯ
ДИСТАНЦИОННЫЙ
КОНТРОЛЛЕР
(ДОПОЛНИТЕЛЬНЫЕ
ПРИНАДЛЕЖНОСТИ)
РАСПPЕДЕЛИТЕЛЬНАЯ КОPОБКА
L - КРАСНЫЙ N - СИНИЙ
A1P ПЕЧАТНАЯ ПЛАТА
C1R-C2R КОНДЕНСАТОР (M1F•M2F)
F1U ПРЕДОХРАНИТЕЛЬ (250B, 10 A)
K1R-K3R МАГНИТНОЕ РЕЛЕ (M1F)
K4R-K6R МАГНИТНОЕ РЕЛЕ (M2F)
K7R МАГНИТНОЕ РЕЛЕ (M1D)
M1D ДВИГАТЕЛЬ (МОТОР ЗАДВИЖКИ)
M1F ДВИГАТЕЛЬ (МОТОР ПРИТОЧНОГО ВЕНТИЛЯТОРА)
M2F ДВИГАТЕЛЬ (МОТОР ВЫТЯЖНОГО ВЕНТИЛЯТОРА)
Q1L-Q2L ТЕРМОВЫКЛЮЧАТЕЛЬ (MF1б2 ВСТРОЕННЫЙ)
R1T ТЕРМИСТОР (ВОЗДУХ В ПОМЕЩЕНИИ)
R2T ТЕРМИСТОР (НАPУЖНЫЙ ВОЗДУХ)
S1W КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ
T1R ТРАНСФОРМАТОР (ПОСТАВКА 220-240 B/22 B)
X1M КЛЕММА (ИСТОЧНИК ПИТАНИЯ)
X2M КЛЕММА (УПРАВЛЕНИЕ)
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
АДАПТЕР ПРОВОДКИ (KRP50-2)
Ry1 МАГНИТНОЕ РЕЛЕ (ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ)
Ry2 МАГНИТНОЕ РЕЛЕ (РАБОТА УВЛАЖНИТЕЛЯ)
X9A•10 A РАЗЪЕМ (KRP50-2)
ДИСТАНЦИОННЫЙ КОНТPОЛЛЕP
SS1
СЕЛЕКТОРНЫЙ ПЕРЕКЛЮЧАТЕЛЬ (ОБЩИЙ/
ЧАСТИЧНЫЙ)
ДОПОЛНИТЕЛЬНЫЙ РАЗЪЕМ
X11A РАЗЪЕМ (ИСТОЧНИК ПИТАНИЯ АДАПТЕРА)
ПРИМЕЧАНИЕ
КЛЕММА
ФИКСАТОР ПРОВОДА
РАЗЪЕМ
ЭЛЕКТРИЧЕСКИЙ МОНТАЖ НА
МЕСТЕ ЭКСПЛУАТАЦИИ
ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ
ОТОБРАЖАЕМЫЕ СИМВОЛЫ ОЗНАЧАЮТ СЛЕДУЮЩЕЕ:
BLK: ЧЕРНЫЙ
RED: КРАСНЫЙ
BLU: СИНИЙ
WHT: БЕЛЫЙ
YLW: ЖЕЛТЫЙ
ORN: ОРАЕНЖЕВЫЙ
GRN ЗЕЛЕНЫЙ
,
