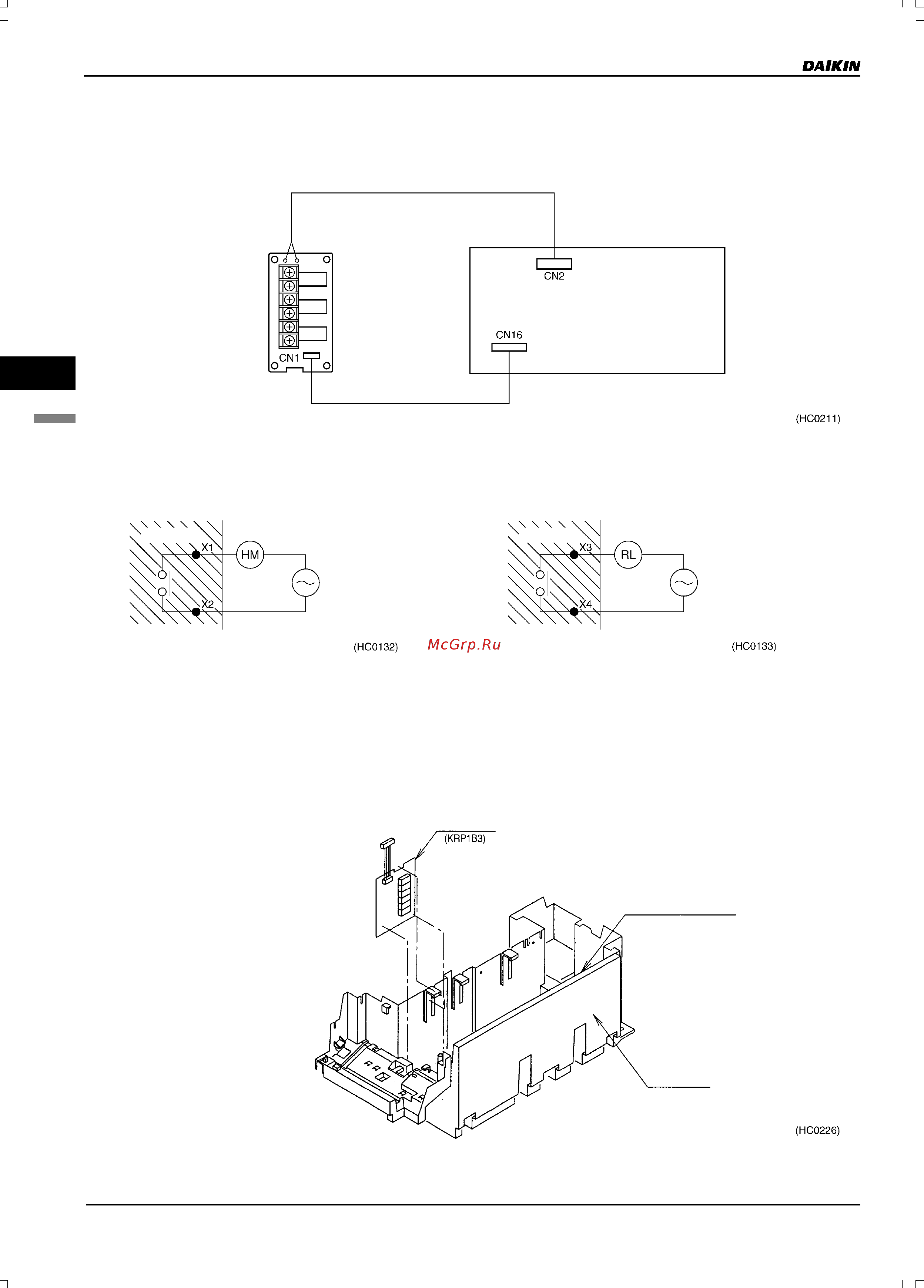

6. Дополнительное оборудование
114
6
6.6RKRP1B3: адаптер блокировки для VRV
6
2. Электропроводка
• Подключение проводов к внутреннему блоку производите в соответствии с прилагаемой к нему монтажной схемой.
(Провода, подключаемые к блоку, не должны проходить над печатной платой).
• Подключите адаптер к внутреннему блоку, как показано ниже.
Печатная плата внутреннего блока
1. Использование сигнала индикации работы
• Установка электрического счетчика • Индикатор включения вентилятора
Использование выходного сигнала для
регистрации работы компрессора.
Пример
HM: электрический счетчик
(местной поставки)
Перем. напряжение
2208240 В
Пример
RL: сигнальная лампа работы
(местной поставки)
Перем. напряжение
2208240 В
Использование выходного сигнала для
регистрации работы вентилятора.
2. Если установлен электронагреватель
• Правильно подключите провода в соответствии с инструкцией по монтажу, включенной в состав комплекта.
• При подключении электропроводов к внутреннему блоку руководствуйтесь прилагаемой к нему монтажной схемой.
3. Установка
• Никогда не связывайте в один жгут провода низкого и высокого напряжения.
• Связывайте все слишком длинные провода в жгуты, используя прилагаемые пластмассовые хомуты, чтобы не допускать
соприкосновения незакрепленных проводов с печатной платой внутреннего блока.
Адаптер
Печатная плата
внутреннего блока
Блок управления
