6. Дополнительное оборудование
145
6
6.9RDST301B61: программируемый таймер
9
Нажмите на КНОПКУ РЕЖИМА
ПРОГРАММИРОВАНИЯ, чтобы завершить
задание программы.
Примечания
• Если эта кнопка остается не нажатой в течение 20 минут,
то индикатор автоматически вернется в исходное
состояние. В этом случае действуют только установки,
выполненные до нажатия на КНОПКУ ВКЛЮЧЕНИЯ
ТАЙМЕРА (или КНОПКУ ЗАДАНИЯ ВЫХОДНЫХ ДНЕЙ,
или КНОПКУ КОПИРОВАНИЯ ПРОГРАММЫ
ПРЕДЫДУЩЕГО ДНЯ).
• Индикатор «
» и индикатор дней
недели «—»выключатся.
• Мигающий индикатор выключится и появится номер
программы таймера для текущего дня. Затем начнется
работа системы по таймеру.
• Работа системы по таймеру осуществляется даже во
время задания программы.
Конец примера задания
программы таймера.

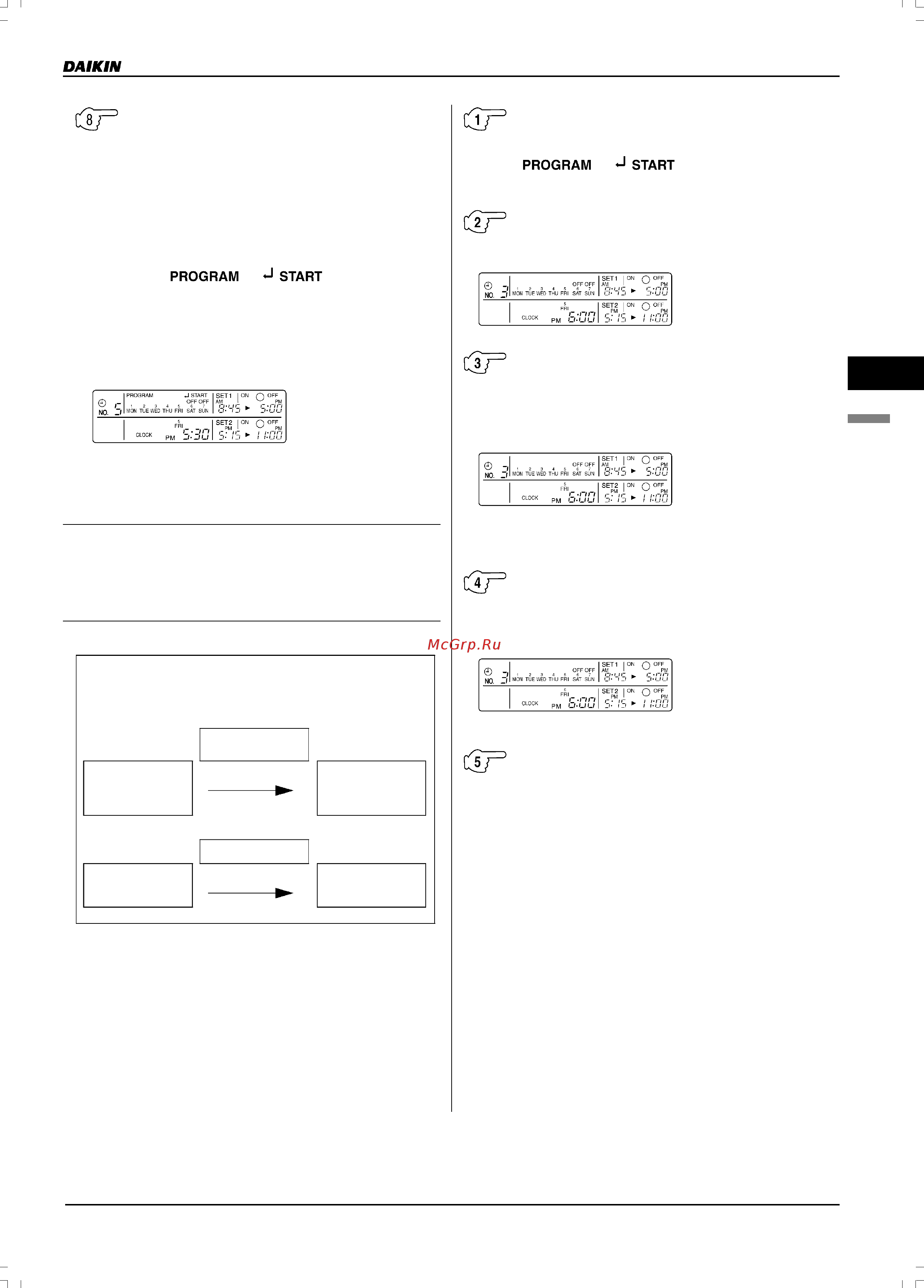

ИЗМЕНЕНИЕ И ОТМЕНА
ПРОГРАММЫ ТАЙМЕРА
(рис. 5)
(Пример)
Программа № 3 (может быть задана только при
использовании совместно с центральным пультом
управления)
Работа с 8:45 утра
до 5:00 вечера
А: изменение и
частичная отмена
(Среда)
После работы с 8:45
утра до 7:00 вечера
происходит
выключение.
Работа с
5:15 вечера до
11:00 вечера
В: отмена всей
программы
(Четверг)
Система выключена
в течение всего дня.
Нажмите на КНОПКУ РЕЖИМА
ПРОГРАММИРОВАНИЯ. Произойдет переход в
режим программирования. Появится индикатор
«
» и замигает индикатор
дней недели.
Нажмите на КНОПКУ НОМЕРА ПРОГРАММЫ
ТАЙМЕРА и выберите требуемый номер.
Выберите программу
№3.
Нажмите на КНОПКУ ВЫБОРА ДНЕЙ НЕДЕЛИ и
установите день недели, для которого
требуется внести изменения. Будет выведен
номер программы, заданной для данного дня
недели.
Установка значка дня
недели на среду.
А. Изменение и частичная отмена
Если изменение программы не требуется, то
нажмите на кнопку ОК. Начнет мигать
индикатор следующей программы. При каждом
нажатии на эту кнопку начнет мигать
следующее поле.
Переход к индикатору
«ЗАПРОГРАММИРОВАННОЕ
ВРЕМЯ ВЫКЛЮЧЕНИЯ
СИСТЕМЫ».
Нажмите на КНОПКУ ЧАСЫ/МИНУТЫ и измените
запрограммированное время. Нажмите на
КНОПКУ ОК, чтобы завершить процедуру
внесения изменений.
(HC0186)
