2. Система управления
25
2
2. Подключение пульта управления к блоку HRV
Часть 1. Режим взаимной блокировки с одной группой
Назначение и функции
При взаимной блокировке блока HRV с системой
управления одной группы для изменения настроек блока
пульт управления должен подключаться на стороне
блока HRV.
Предупреждение
1. С пульта управления для блока HRV невозможно
установить настройки «Вкл/Выкл» и «таймер». Также
невозможно вывести сигнал загрязненности фильтра
и код неисправности ни на пульт управления
внутреннего блока, ни на пульт блока HRV.
2. Поскольку эта система предусматривает управление
с двух пультов (для внутреннего блока и блока HRV),
необходимо провести настройки
главный/подчиненный (master/slave)
Длина линии связи
не должна превышать
500 м

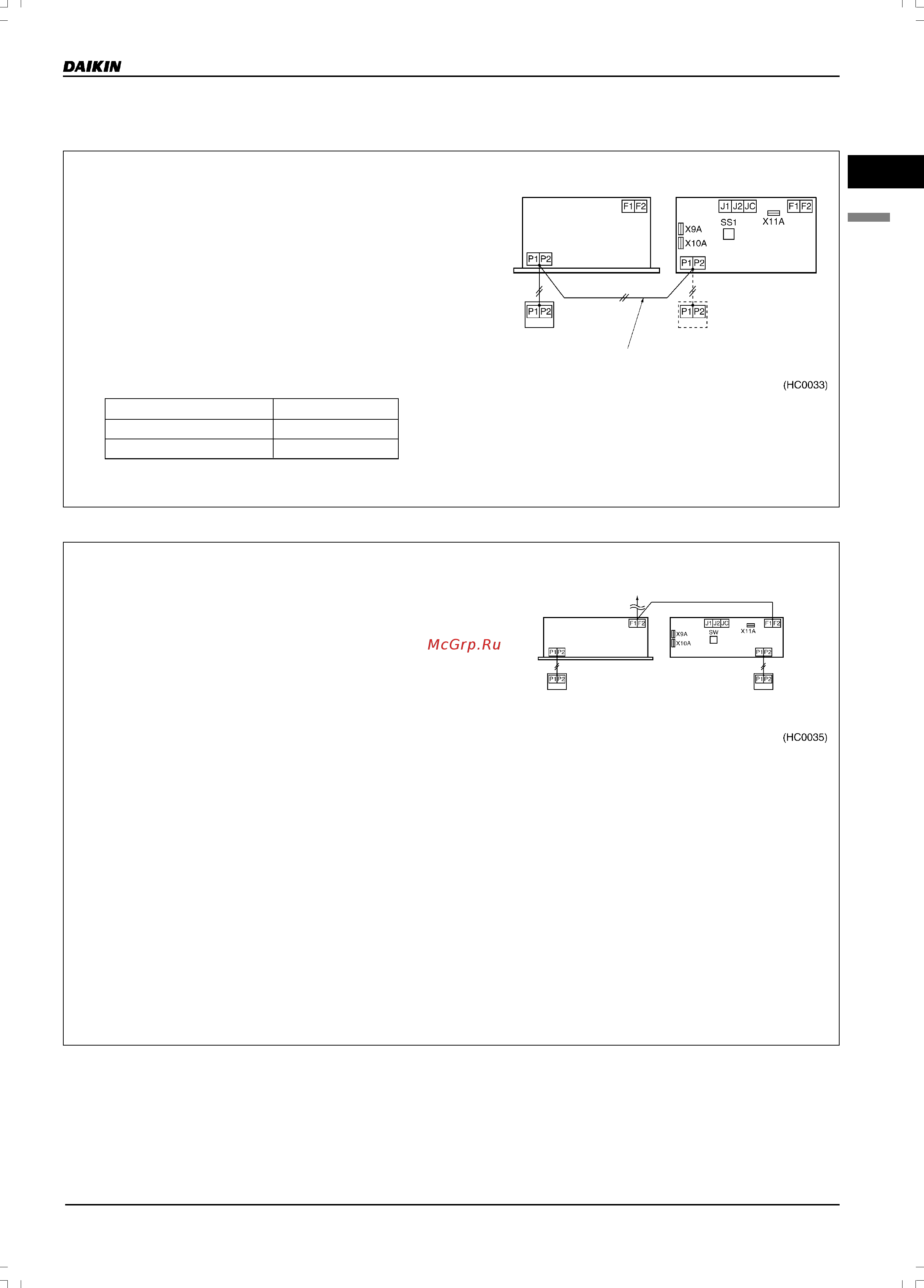

Пример подключения проводки управления
Блок HRV
Внутренний блок
Пульт управления
блока HRV
Пульт управления
внутреннего блока
2.3RПрименимые конфигурации
3
Пульт управления Установка
Внутренний блок Подчиненный
Блок HRV Главный
Установка переключателей блока HRV
• Изменение заводских установок не требуется.
Необходимое дополнительное оборудование
• Пульт управления BRC301B61
Назначение и функции
• В дополнение к операциям, выполняемым с
центрального пульта управления, с пульта управления
блока HRV можно менять установки режима
вентиляции, расхода воздуха и т. п.
Предупреждение
1. В случае зонального управления с пульта управления
блока HRV нельзя включить/выключить оборудование
и изменить настройки таймера. (Индикаторная лампа
работы дважды мигает, что указывает на
невозможность данной операции.)
2. С пульта управления блока HRV нельзя установить
номер группы для централизованного управления.
Для проведения данной настройки надо временно
подключить пульт управления внутреннего блока.
3. Невозможно использовать функцию настройки
времени предварительного охлаждения/нагрева.
Пример подключения проводки управления
Пульт управления
внутреннего блока
К центральному пульту
Часть 2. Режим централизованного управления
Пульт управления блока HRV
Внутренний блок
Установка переключателей блока HRV
Необходимо настроить номер группы для центрального
управления.
Необходимо установить номер группы для каждого блока,
подключенного к центральной линии управления
(клеммы (F1) и (F2)).
Начальная настройка должна проводиться с пульта
управления внутреннего блока.
• В случае группового/индивидуального управления
Настройка групповой зональной блокировки
................................. «ВЫКЛ» (заводская установка)
• В случае зонального управления
Настройка групповой зональной блокировки
................................. «ВКЛ» [17(27)•8•02]
Необходимое дополнительное оборудование
• Пульт управления BRC301B61
Блок HRV
