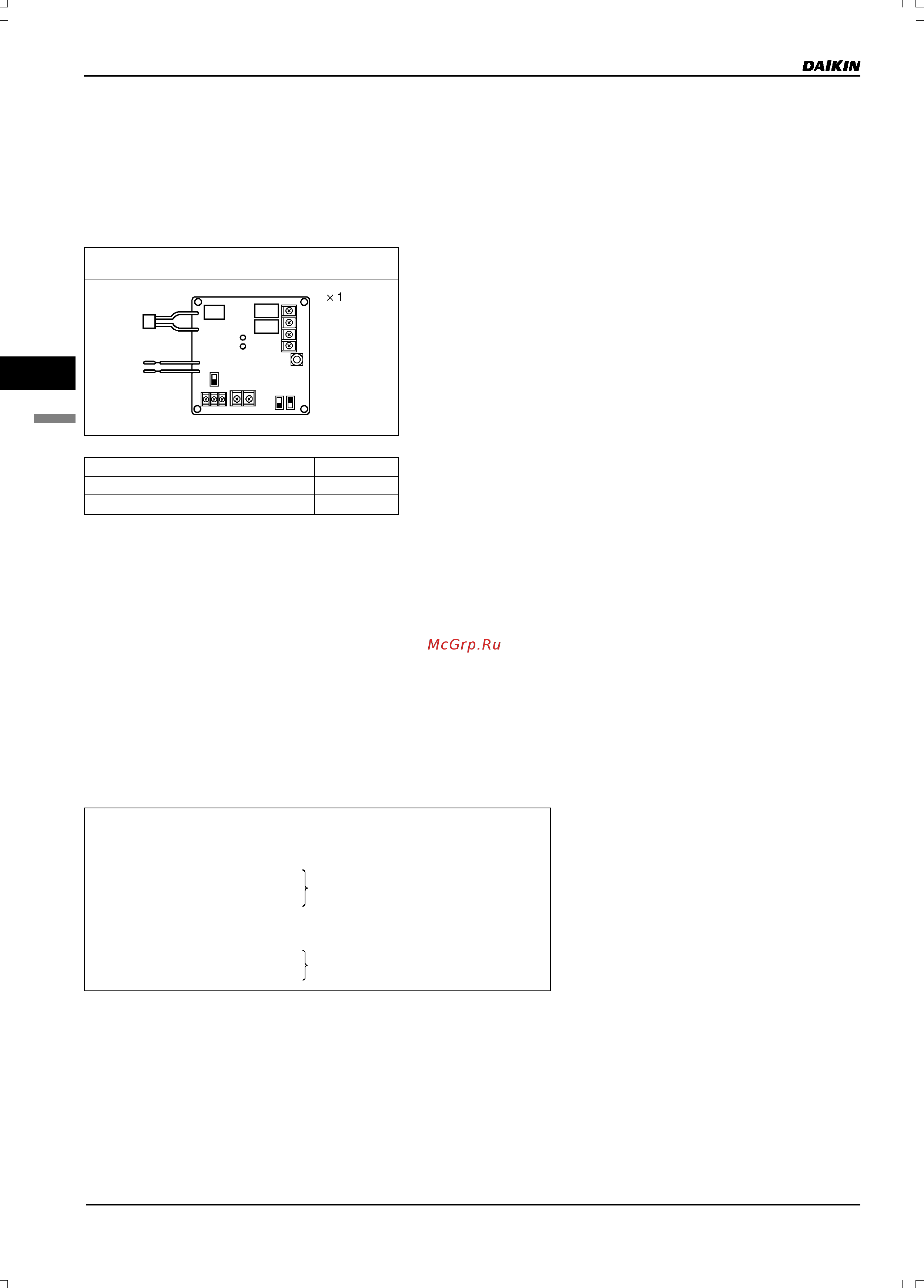

6. Дополнительное оборудование
94
6
6.3RKRP2A51, KRP2A61: адаптер для подключения дополнительного электрооборудования
3
6.3 KRP2A51, KRP2A61: адаптер для подключения дополнительного
электрооборудования
KRP2A51 (Для использования в Европе)
KRP2A61 (Для повсеместного использования)
Дополнительные принадлежности
Перед установкой убедитесь, что в комплект включены следующие дополнительные принадлежности.
Адаптер для подключения дополнительного
электрооборудования (1)
Стойка печатной платы × 4
Фиксатор × 3
Инструкция по установке × 1
Примечания
• Тип комплектов (тип KRP2A61 • 51, тип KRP2A62 • 52) зависит от модели кондиционера.
• Для перечисленных ниже моделей кондиционеров требуются монтажная панель и коробка для печатной платы
адаптера.
FXYF ............ KRP1A90 или KRP1B94
FXYFP .......... KRP1C98
FXYH ........... KRP1B93
FXYC ........... KRP1B96
1. Общее описание системы
Адаптер KRP2A61 • 62 • 51 • 52 обеспечивает управление системой с помощью пульта управления (включение и
выключение, задание температуры, индикация режимов работы, индикация ошибок). С использованием этого адаптера
может быть построена система, описанная ниже. Следует, однако, заметить, что этот адаптер не может быть использован
совместно с другими дополнительными пультами для централизованного управления.
1.Управление зонами
(Общее управление не более 64 групп, в каждой из которых — не более 16 внутренних блоков. При этом общее количество
внутренних блоков не должно превышать 128.)
Для данной системы требуются следующие компоненты.
• Адаптер для подключения дополнительного электрооборудования (1)
… KRP2A61 (62) или KRP2A51 (52)
• Переключатели пульта управления (для управления)
…BRC1C517
BRC2A51 для каждой группы
BRC3A61
(Пример) Управление зонами с 8 блоками FXYC63KVE (управление
группами из 4, 3 и 1 блоков)
KRP2A51 × 1 комплект
BRC1C517 × 3 комплекта
(для каждой группы требуется
один комплект)
(HC0116)
