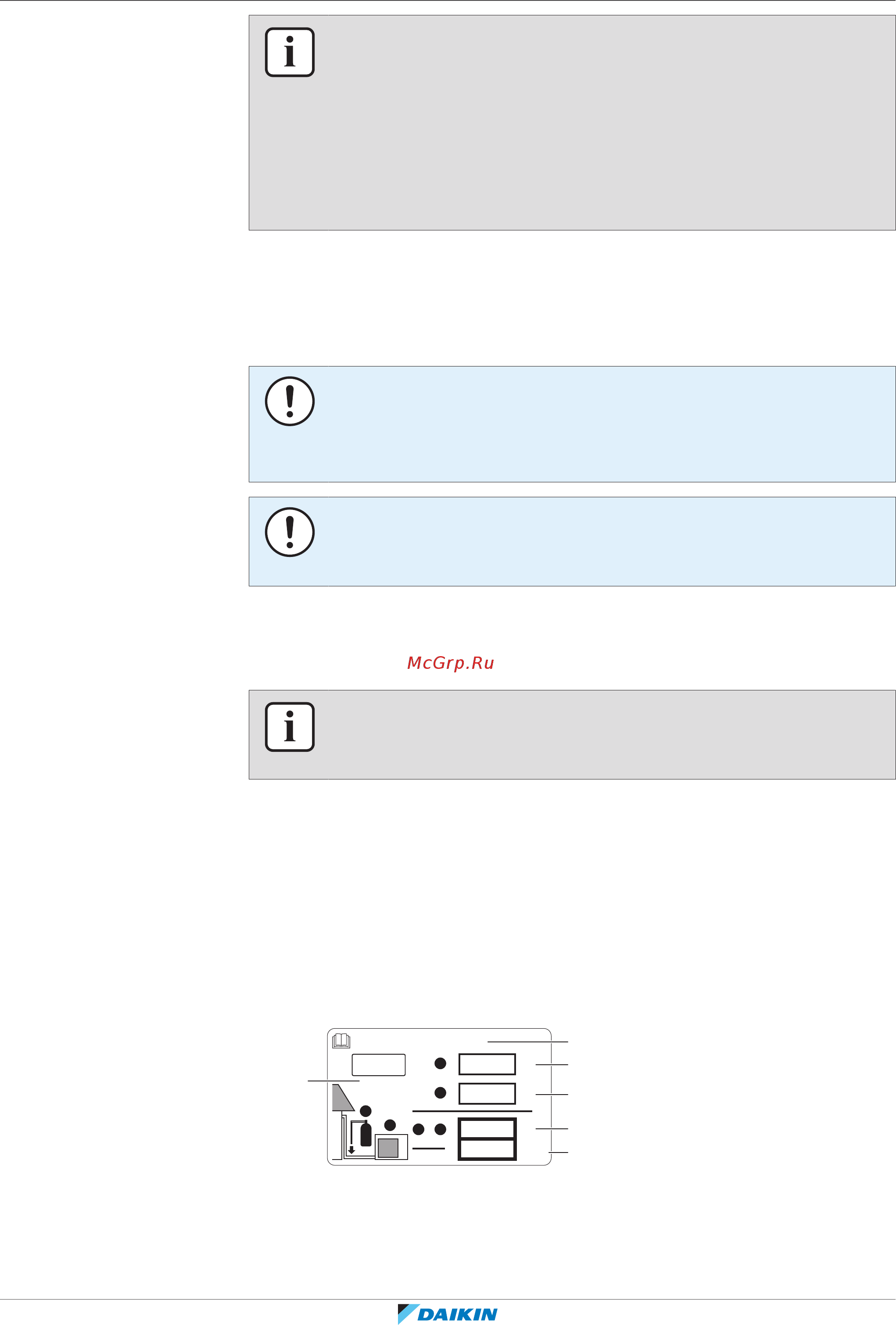

19 | Заправка хладагентом
Справочное руководство для монтажника и пользователя
110
RXYSA4~6A7V/Y1B
Система кондиционирования VRV 5-S
4P600330-1A – 2020.07
ИНФОРМАЦИЯ
▪ Когда в ходе выполнения этой процедуры регистрируется код неисправности
(например, из-за закрытого запорного клапана), отображается код
неисправности. В этом случае устраните неисправность в порядке,
изложенном в параграфе «19.6 Коды неисправности при заправке
хладагента» [4 110]. Сбросить состояние неисправности можно нажатием
кнопки BS3. Можно приступить к выполнению указаний по заправке.
▪ Прервать заправку хладагента вручную можно нажатием кнопки BS3. Блок
остановится и вернется в состояние работы вхолостую.
10 Откройте клапан A.
11 Заправив рассчитанное дополнительное количество хладагента,
перекройте клапанA.
12 Нажмите BS3, чтобы выйти из режима дозаправки хладагента вручную.
ПРИМЕЧАНИЕ
Не забудьте открыть все запорные клапаны после (предварительной) заправки
хладагента.
Работа системы при закрытых клапанах приведет к поломке компрессора.
ПРИМЕЧАНИЕ
После добавления хладагента не забывайте закрывать крышку отверстия для
заправки хладагента. Момент затяжки крышки составляет 11,5-13,9 Н•м.
19.6 Коды неисправности при заправке хладагента
ИНФОРМАЦИЯ
В случае сбоя код неисправности выводится как на 7-сегментный дисплей
наружного блока, так и на пользовательский интерфейс внутреннего блока.
При сбое сразу же перекройте клапан A. Выяснив значение кода
неисправности, примите соответствующие меры (см. «26.3 Устранение
неполадок по кодам сбоя» [4159]).
19.7 Наклейка этикетки с информацией о фторированных газах,
способствующих созданию парникового эффекта
1 Заполните этикетку следующим образом:
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO
2
eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
a Если этикетки с многоязычной информацией о фторированных парниковых газах входят в
комплектацию (см. комплект принадлежностей), отклейте этикетку на нужном языке и нанесите ее в
месте, помеченном буквой a.
b Количество хладагента, заправленного на заводе (см. паспортную табличку блока)
c Заправленное дополнительное количество хладагента
d Общее количество заправленного хладагента
