Прокладывая трубопроводы по занятому помещению, примите меры к их
защите от повреждения. Проверка трубопроводов производится в порядке,
изложенном в разделе «18.3Проверка трубопровода хладагента» [499].
Требования к ПДУ
b
a
c
d
f
h
e
d
c
b b
c
d
g
h h

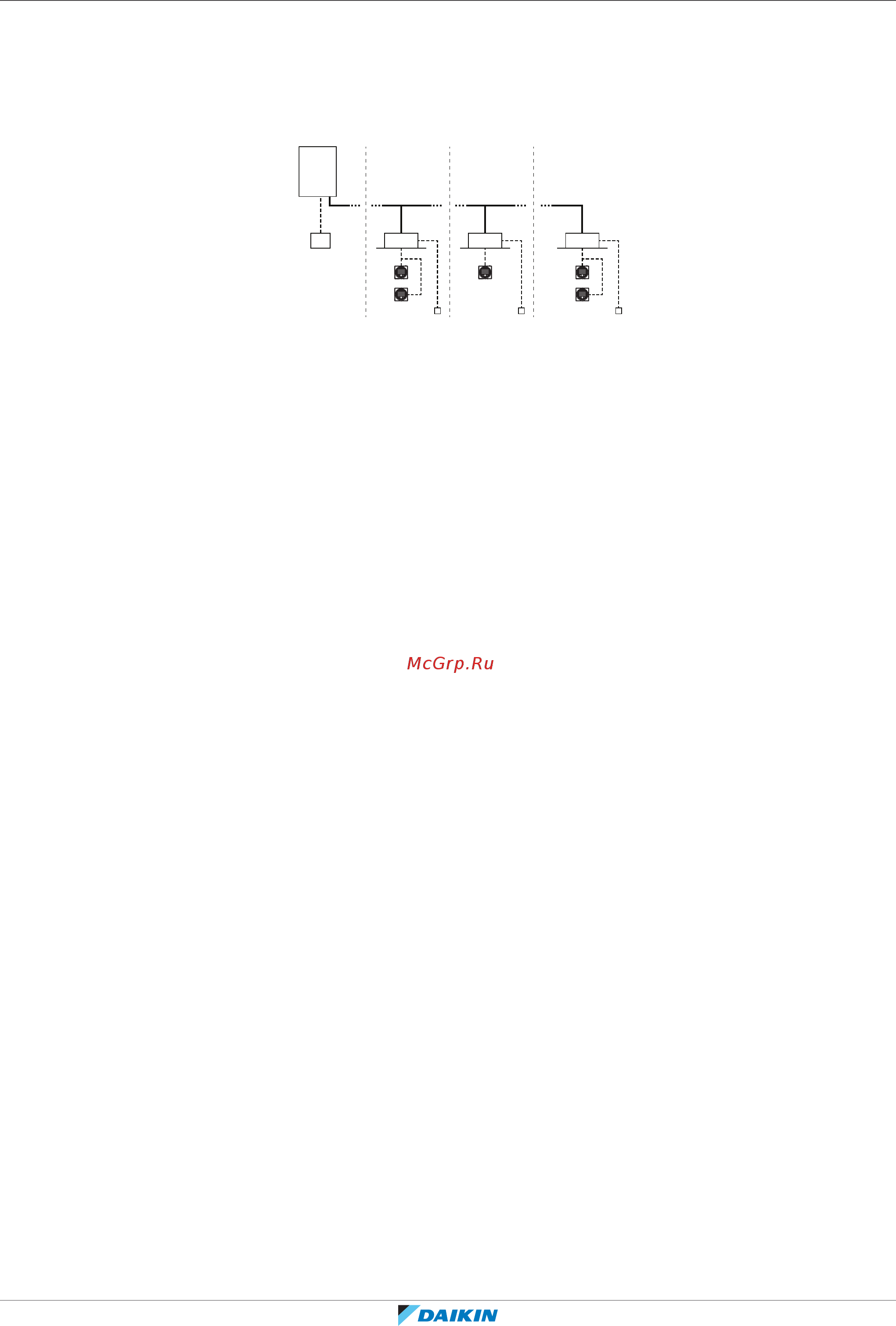

a Наружный блок на основе теплового насоса
b Трубопровод хладагента
c Внутренний блок системы VRV с непосредственным расширением (DX)
d ПДУ в обычном режиме
e ПДУ в режиме аварийной сигнализации
f ПДУ в режиме контроля (обязательном в определенных ситуациях)
g iTM (опция)
h Дополнительная плата (опция)
Порядок установки пульта дистанционного управления изложен в
прилагаемом к нему руководстве по монтажу. Каждый отдельно взятый
внутренний блок в обязательном порядке подключается к пульту
дистанционного управления, совместимому с системой обеспечения
безопасного обращения с хладагентом R32 (напр., BRC1H52/82* или
последующих моделей). В такие ПДУ встроены световые и звуковые средства
оповещения пользователя о утечке.
Установка пульта дистанционного управления выполняется с обязательным
соблюдением изложенных здесь требований.
1 Допускаются к применению только пульты, совместимые с системой
обеспечения безопасного обращения с хладагентом. Информацию о
совместимости пульта (напр., BRC1H52/82*) см. в справочнике с его
техническими данными.
2 Каждый внутренний блок подключается к отдельному ПДУ.
3 Это правило распространяется даже на те внутренние блоки, которые
находятся в одном и том же помещении.
4 ПДУ, находящийся в том же помещении, что и внутренний блок, должен
работать в полнофункциональном режиме или только на аварийную
сигнализацию. О режимах работы и о настройке ПДУ подробно
рассказывается в примечаниях ниже, а также в руководстве по установке
и эксплуатации пульта дистанционного управления.
5 Групповое управление не допускается.
6 В зданиях, где есть помещения для сна (напр., гостиницы), находятся
люди с ограниченными возможностями передвижения (напр., больницы),
количество находящихся людей не поддается учету и контролю или же
присутствующие не осведомлены о мерах предосторожности, в
обязательном порядке устанавливается одно из нижеперечисленных
устройств с круглосуточным за ним наблюдением:
▪ пульт дистанционного управления в режиме контроля;
▪ iTM с аварийной сигнализацией, подключенной через модуль WAGO.
Внимание! ПДУ оснащается световой и звуковой сигнализацией. Так,
например, ПДУ BRC1H52/82* подают звуковой сигнал силой 65 дБ (звуковое
давление, замеренное на расстоянии 1м от пульта). Характеристики звуковой
