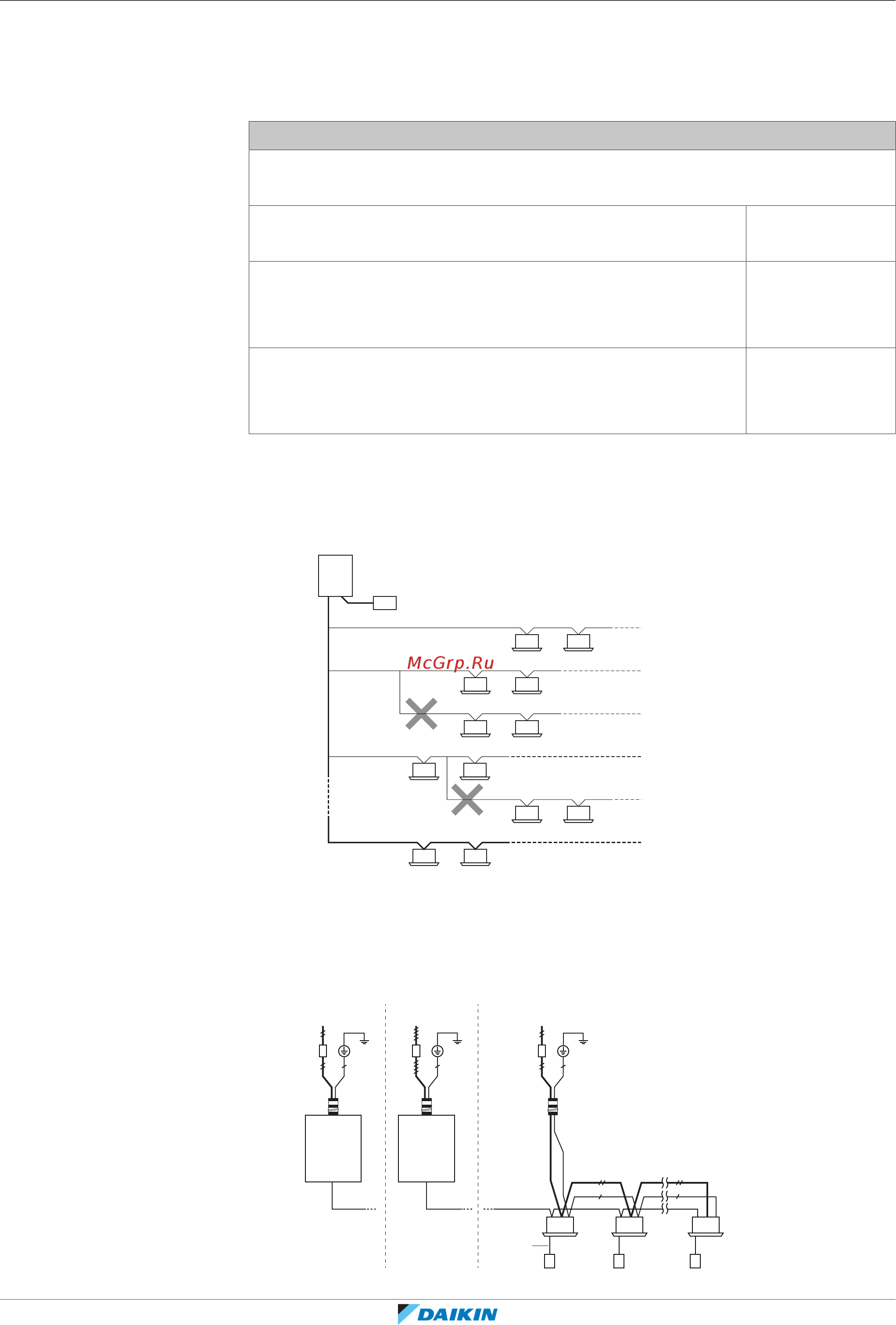

20 | Подключение электрооборудования
Справочное руководство для монтажника и пользователя
114
RXYSA4~6A7V/Y1B
Система кондиционирования VRV 5-S
4P600330-1A – 2020.07
Электропроводка управления
Электропроводка управления за пределами блока должна быть проложена
вместе с трубопроводами, прокладываемыми по месту установки. См.
параграф «21Завершение монтажа наружного агрегата» [4123].
Характеристики и ограничения проводки управления
(a)
Экранированные виниловые шнуры с сечением от 0,75 до 1,25мм² или
кабели (2-жильные)
Предельно допустимое количество ответвлений кабелей,
соединяющих блоки
9
Максимальная длина электропроводки
(расстояние от наружного блока до наиболее удаленного
внутреннего блока)
300м
Общая длина электропроводки
(суммарное расстояние от наружного блока до всех
внутренних блоков)
600м
(a)
Если общая длина электропроводки управления превысит эти пределы, возможны
сбои передачи данных.
Повторные ответвления после любого ответвления проводки управления не
допускаются.
A
B
C
b2
b3
c1
c2
b1
a
A Наружный блок
B Внутренний блок
C Центральный интерфейс пользователя (и т.п.)
a Главная линия
b1, b2, b3 Ответвления
c1, c2 Повторное ответвление после другого ответвления не допускается
Пример:
e
d
F1/F2
(16 V)
F1/F2
(16 V)
220-240 V
1~ 50 Hz
c
a
Y
V
b
220-240 V
1~ 50 Hz
380-415 V
3N~ 50 Hz
